Présentation
9 Statut
État du système d'exploitation :
La figure suivante montre les voyants du panneau arrière du modèle Secure Firewall CSF-1220CX et décrit
leurs états.

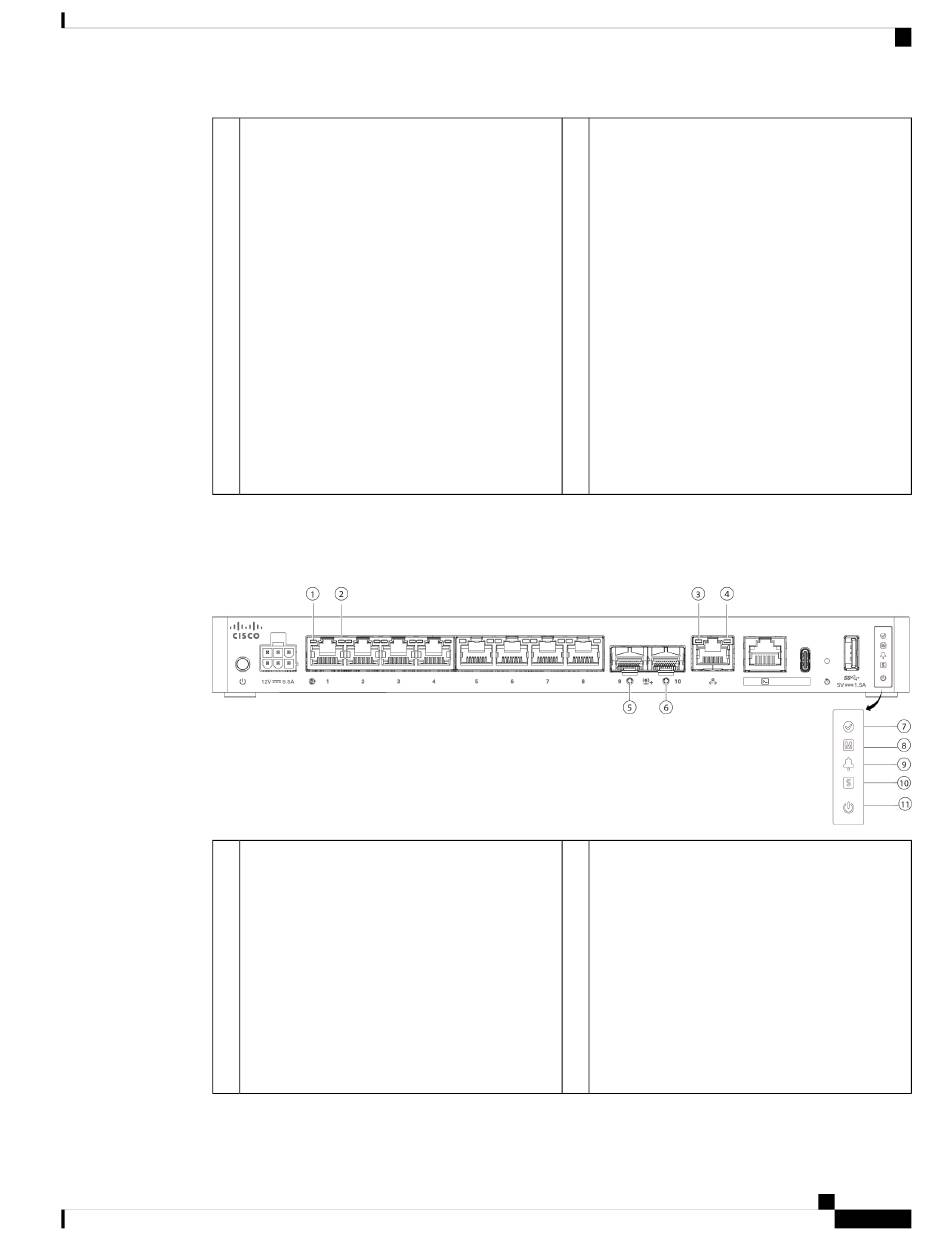

Illustration 11 : Voyants du panneau arrière du modèle Secure Firewall CSF-1220CX
1 Réseau
État des ports réseau :
État de la liaison (L) :
• Éteint : le système n'a pas encore démarré.
• Vert, clignotant rapidement : le système
démarre.
• Vert : fonctionnement normal du système.
• Orange : alarme critique indiquant un ou
plusieurs des éléments suivants :
• Défaillance majeure d'un composant
matériel ou logiciel.
• Conditions de surchauffe.
• Tension d'alimentation en dehors de la
plage de tolérance.
• Éteint : aucune liaison, ou aucun port n'est
utilisé.
• Vert : liaison établie
• Vert clignotant : activité de la liaison.
Guide d'installation matérielle pour Cisco Secure Firewall CSF-1210CE, CSF-1210CP et CSF-1220CX
Voyants du panneau arrière
10 Puissance
État de l'alimentation :
• Éteint : module d'alimentation éteint.
• Vert : module d'alimentation allumé.
• Vert clignotant : le système est en cours
d'arrêt normal.
• Orange : le système est sous tension,
ctrl-FPGA est en cours de mise à jour (ce
qui prend jusqu'à 3 minutes) ou
l'alimentation est défaillante.
2 Réseau
État des ports réseau :
État de la vitesse de connexion (S) :
• Vert clignotant : un clignotement toutes les
trois secondes = 10 Mbit/s.
• Vert clignotant : deux clignotements rapides
= 100 Mbit/s.
• Vert clignotant : trois clignotements rapides
= 1 000 Mbit/s.
