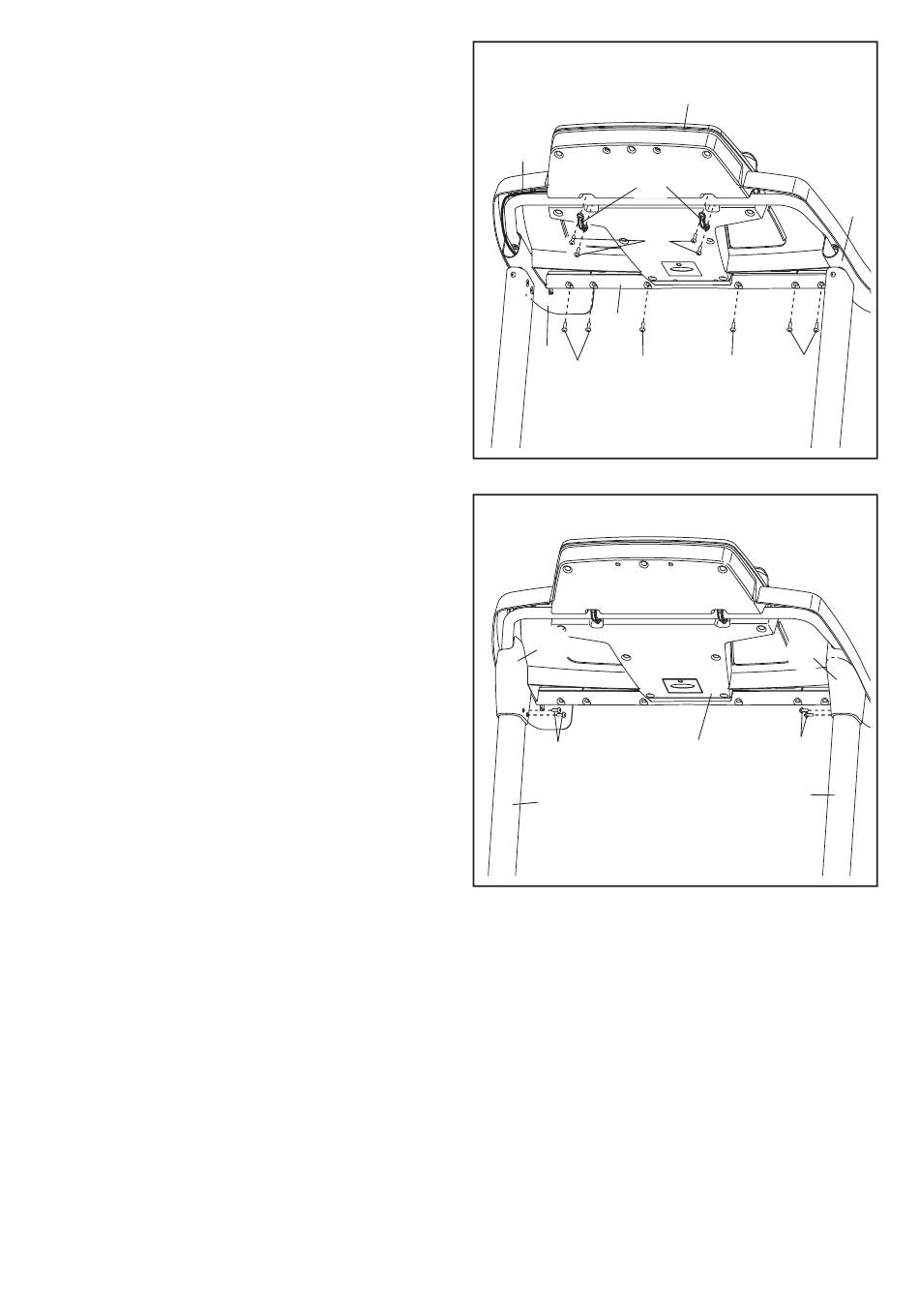

14. Installez l'assemblage de la console sur les
Rampes Gauche et Droite (82, 83). Veillez à ne
coincer aucun des fils. Insérez lʼexcédent du
Fil du Montant (87) à l'intérieur de la Rampe
Droite.
Fixez l'assemblage de la console à la Barre
Transversale (107) à l'aide de six Vis de #8 x
3/4" (1). Engagez chacune des six Vis, puis
serrez chacune d'elles.
Fixez les deux Brides de la Console (105) à
l'assemblage de la console à l'aide de quatre
Vis de #8 x 1" (53).
15. Tenez le Couvercle du Montant Droit (86) contre
l'assemblage de la console. Alignez les orifices
du Couvercle du Montant Droit sur les orifices
du Montant Droit (85). Fixez le Couvercle du
Montant Droit à l'aide de deux Vis de #8 x 3/4"
(1).
Fixez le Couvercle du Montant Gauche (80) au
Montant Gauche (84) de la même manière.
Voir les étapes 5 et 7. Serrez les Boulons
Métal/Nylon de 3/8" x 4" (7) et les Boulons
Métal/Nylon de 3/8" x 1 1/2" (3).
All manuals and user guides at all-guides.com
13
14
Assemblage
de la Console
87
105
53
107
83
1
1
15
86
Assemblage
1
de la Console
85
82
1
1
80
1
84
