Dimensions et poids
KITE CR
Dimension ØA
125 125
160 160
200 200
250 250
315 315
Dimensions d'encastrement = 520 x 520
KITE CR avec ALS – Une étape
Dimension A B
125-600 595 282
160-600 595 342
200-600 595 404
250-600 595 504
315-600 595 622
KITE CR avec ALS – Deux étapes
Taille A B
160-600 595 342
200-600 595 404
250-600 595 504
315-600 595 622
CL = ligne centrale

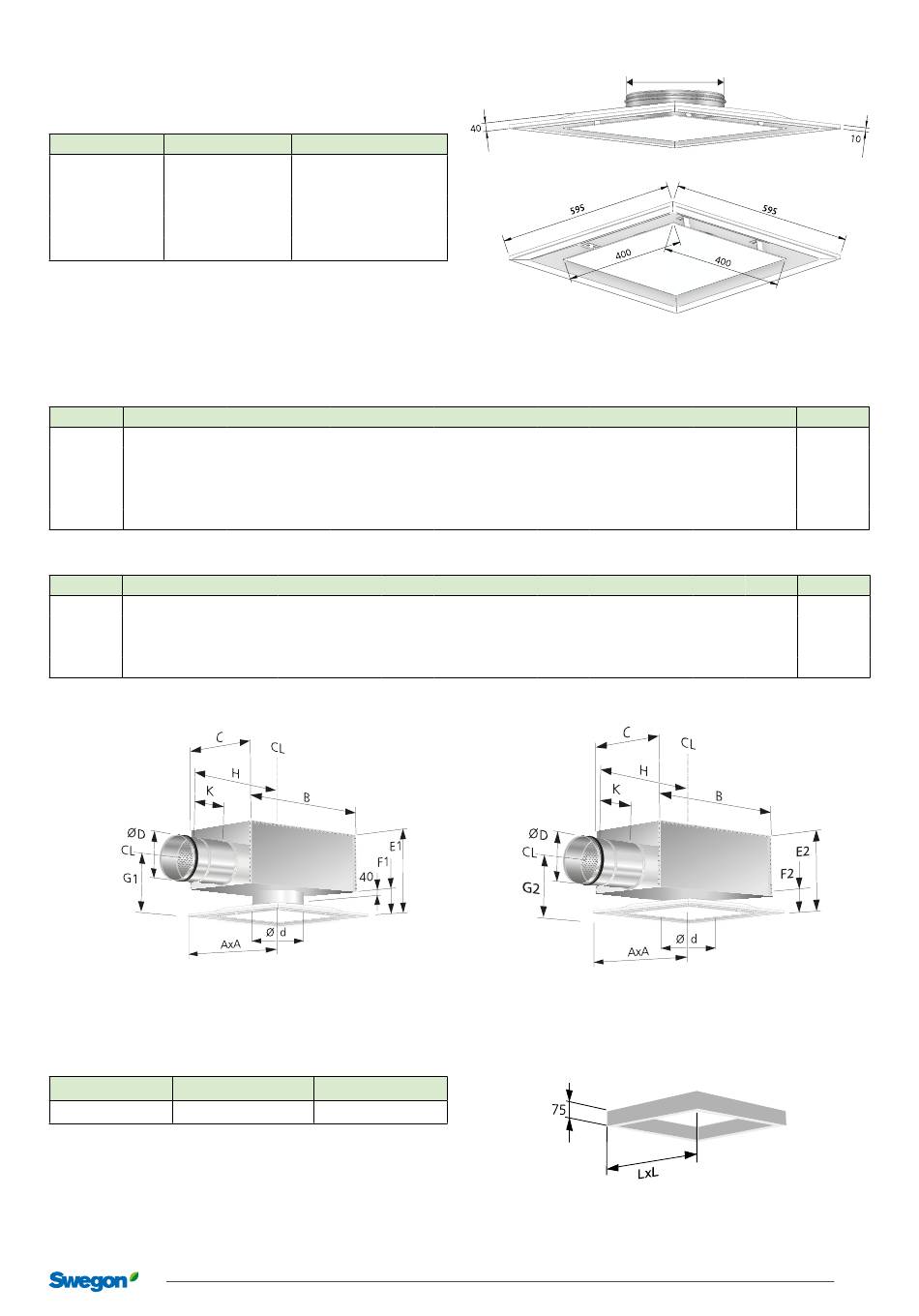

Figure 6. KITE Ceiling avec ALS.
Cadre SAR K
Dimension
600
Poids, kg
3,3
3,3
3,2
3,2
3.1
C ØD ØD E1
217 99 125 225
252 124 160 249
288 159 200 284
332 199 250 324
388 249 315 385
C ØD ØD E1
252 99 160 225
288 124 200 249
332 159 250 284
388 199 315 324
L Poids, kg
595 1
10/08/2020 Swegon se réserve le droit de modifier les caractéristiques de ses produits.
Figure 5. KITE Ceiling.
E2 F1 F2 G1
182 83 40 145
206 83 40 158
241 83 40 175
281 83 40 195
342 83 40 220
E2 F1 F2 G1
182 83 40 145
206 83 40 158
241 83 40 175
281 83 40 195
Figure 7. KITE Ceiling avec ALS. Modèle compact.
Figure 8. Cadre SAR K.
KITE Ceiling
ØA
G2 H K Poids, kg
102 270 80 5,2
115 315 80 5,9
132 375 100 6,8
152 465 115 8,2
177 575 140 10,9
G2 H K Poids, kg
102 315 80 5,5
115 355 80 6.2
132 450 100 7.4
152 550 115 9,7
3
