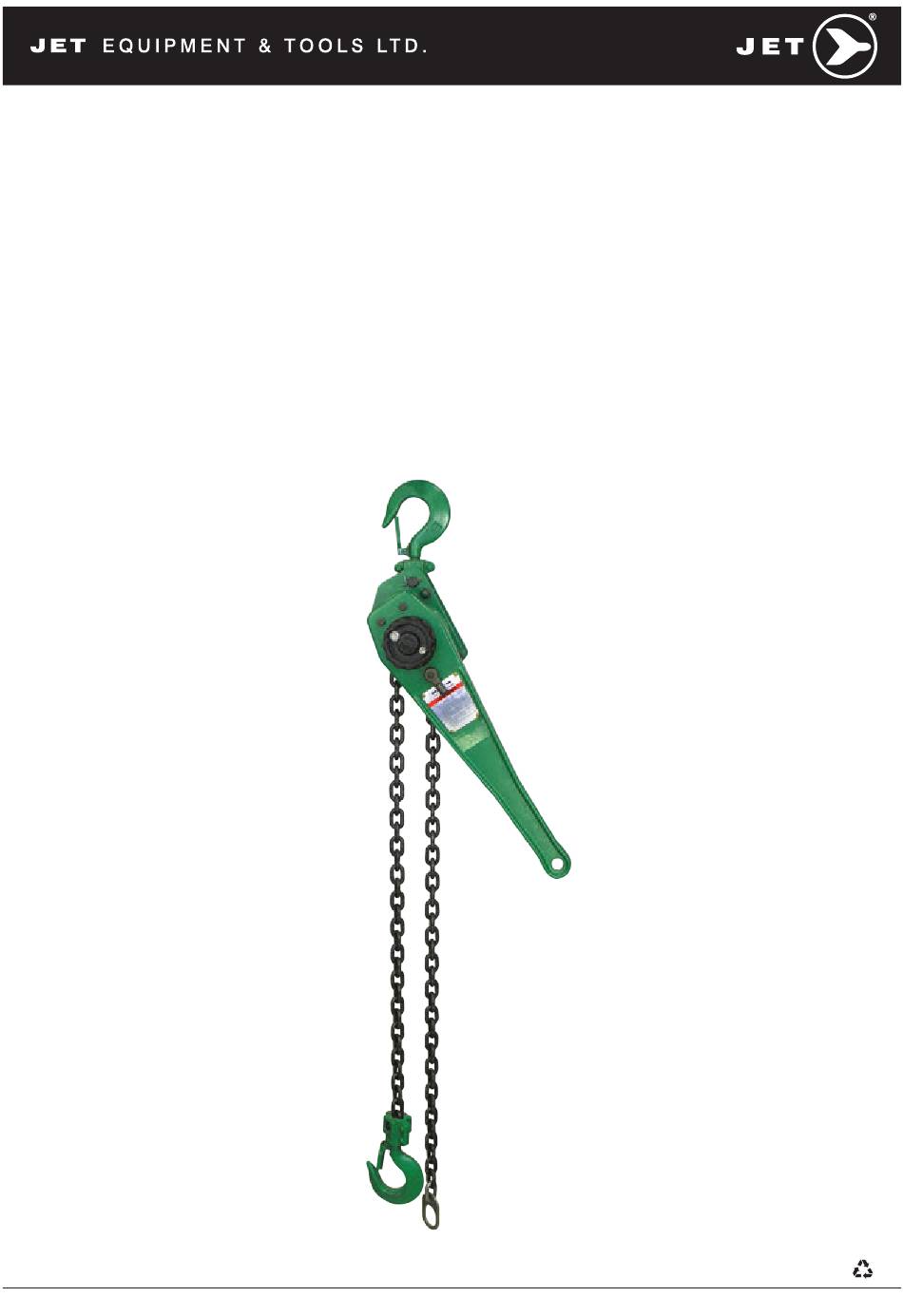

- Page 1 MANUEL Série #10, palans à levier en fonte d’acier ductile - Usage três intensif N˚ du prod. 110241, 110242, 110243, 110244 N˚ du mod. #10-2 M13-MH110241-4 ®Registered trademark of JET Equipment & Tools Ltd. M13-XX123456 www.jetgroupbrands.com...
- Page 2 15. Confiez toutes les tâches de maintenance à un Centre de service JET agréé. N’utilisez pas le palan pour soulever des personnes ou suspendre des charges au-dessus 16. Remplacez la chaîne avec une pièce de des gens.
- Page 3 Caractéristiques Palans à levier - Séries #10-2 Numéro du produit ..........................110241 Numéro du modèle ............................#10-2 Type de bâti ..............................Acier Diamètre de la chaîne de chargement ......................5.6 mm Nombre de chutes ..............................1 Charge nominale ............................3/4 tonne Distance par coup de levier ........................1-1/16 po...
- Page 4 Butoir du maillon de La chaîne de chargement fournie avec votre palan calibrage JET a été conçue, fabriquée et soumise à des essais pour garantir sa durabilité et un ajustage parfait. Schéma 2 Après un certain temps, il peut s’avérer nécessaire de remplacer la chaîne.
- Page 5 Avant utilisation Si l’angle vertical au collet du crochet inférieur ou supérieur est de 10° ou plus, remplacez le crochet. Voir Schéma 3 Schéma 3 Utilisation Arrimez bien le crochet supérieur. Corriger Centrez bien la charge sur le crochet inférieur. Voir schéma 4.
- Page 6 Précautions Durant l’utilisation du palan, l’utilisateur doit se tenir à proximité du crochet supérieur, du côté opposé au levier. Au cas où il lâcherait le levier, le levier reviendra à sa position initiale, à distance de l’utilisateur. Voir schéma 7 Corriger Ne restez pas en dessous de la charge lorsque le palan est utilisé.
- Page 7 Liste de pièces pour le palan à levier de 3/4 de tonne - série #10-2 Numéro du produit 110241 Veuillez passer commande en utilisant uniquement les numéros de pièces. N° N° pièce Description Dimensions Qté 1 ....JP75-1 ......Ensemble crochet supérieur..............1 5J ....JP75-5J ......Carter extérieur ........
- Page 8 www.jetgroupbrands.com...
- Page 9 Liste de pièces le palan à levier de 1-½ tonne – Série #10-2 Numéro du produit 110242 Veuillez passer commande en utilisant uniquement les numéros de pièces. N° N° pièce Description Dimensions Qté 2 JP150-2 ..Ensemble crochet supérieur ......................1 6J ....JP150-6J ......Carter extérieur ........
- Page 10 www.jetgroupbrands.com...
- Page 11 Liste de pièces pour le palan à levier de 3 tonnes - série #10-2 Numéro du produit 110243 Veuillez passer commande en utilisant uniquement les numéros de pièces. N° N° pièce Description Dimensions Qté 3 JP300-3 ..Ensemble crochet supérieur ......................1 7JC .....JP300-7JC......Carter extérieur ........
- Page 12 www.jetgroupbrands.com...
- Page 13 Liste de pièces pour le palan à levier de 6 tonnes - série #10-2 Numéro du produit 110244 Veuillez passer commande en utilisant uniquement les numéros de pièces. N° N° pièce Description Dimensions Qté 4 ....JP600-4 ......Ensemble crochet supérieur..............1 7JC .....JP300-7JC......Carter extérieur ........
- Page 14 www.jetgroupbrands.com...
- Page 15 CERTIFICAT DE CONTRȎLE Type N° de série Freinage Charge de service Inspecté par Date www.jetgroupbrands.com...
