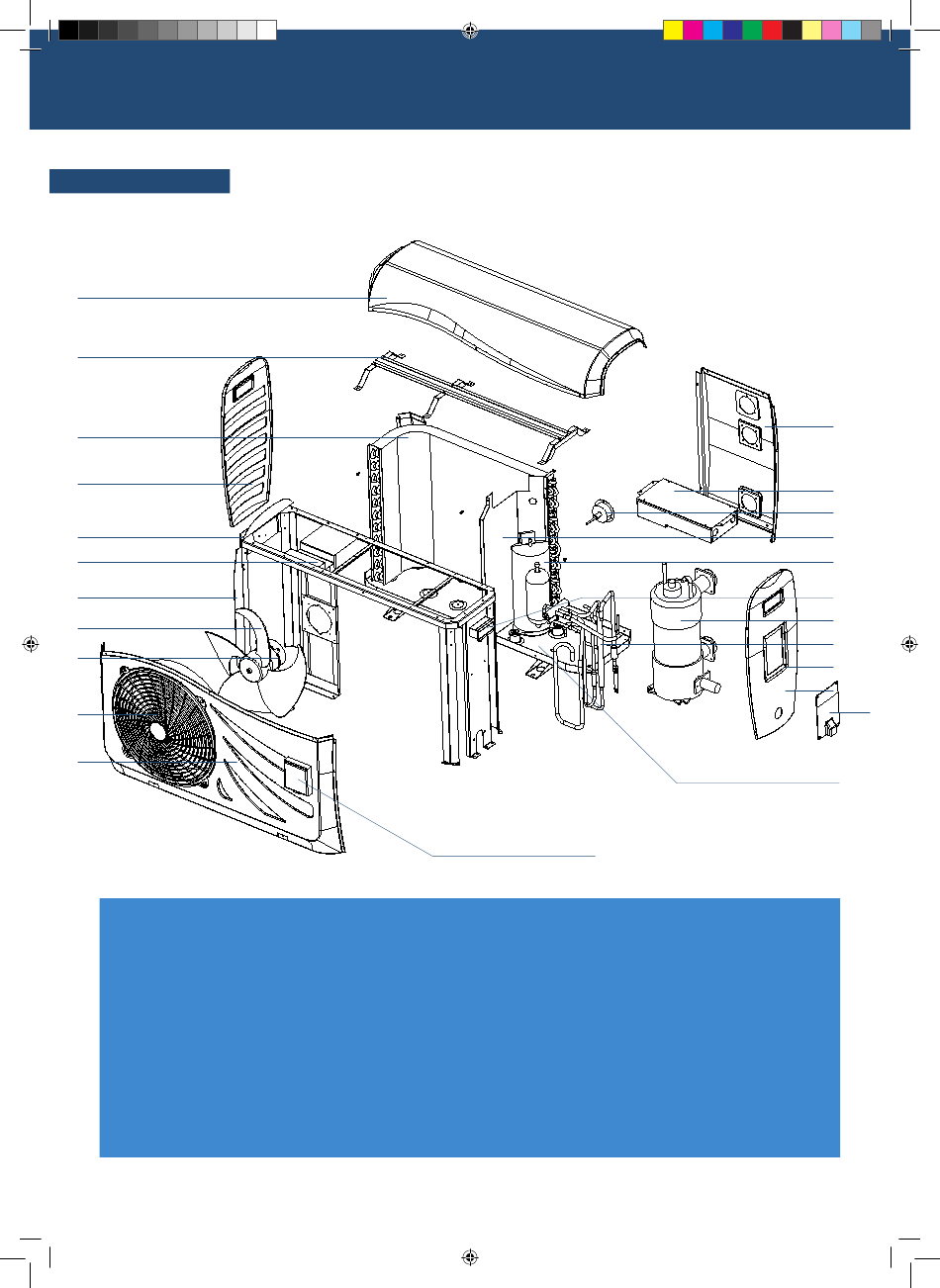

2.5 Vue éclatée
11
10
9
8
7
6
5
4
3
2
1
1. Panneau avant
2. Grille de protection ventilateur
3. Moteur du ventilateur
4. Hélice du ventilateur
5. Cadre de montage / Châssis
6. Support du ventilateur
7. Poignée gauche
8. Panneau gauche
9. Evaporateur
10. Barre de maintien
11. Panneau supérieur
12. Panneau arrière
Manuel_Altech_2018.indd 9
2. Description
13. Boîtier de commande électrique
14. Manomètre
15. Plaque de cloisonnement
16. Compresseur
17. Poignée droite
18. Échangeur de chaleur
19. Vanne à quatre voies
20. Bornier électrique
21. Panneau droit
22. Couvercle du boîtier électrique
23. Panneau inférieur
24. Emplacement étanche pour télécommande
9
24
12
13
14
15
16
17
18
19
20
21
22
23
