MK33-11Ex0-Li.../MK33-11Ex0-PLi.../MK33-11Ex0-LU...
Montage und Installation (Fig. 3)
Das Gerät ist aufschnappbar auf Hut-
schiene (EN 50022) oder aufschraubbar
auf Montageplatte. Geräte gleichen Typs
können direkt aneinander gesetzt werden.
Für eine ausreichende Wärmeabfuhr ist zu
sorgen. Montage und Installation sind den
gültigen Vorschriften entsprechend
durchzuführen, für deren Einhaltung ist der
Betreiber verantwortlich.
Das Gerät ist ausreichend zu schützen
gegen Staub, Schmutz, Feuchtigkeit und
andere Umwelteinflüsse sowie gegen
energiereiche Strahlung, Risiken durch
mechanische Beschädigung, unbefugte
Veränderung und zufällige Berührung.
Sämtliche Installationen sind EMV-gerecht
durchzuführen.

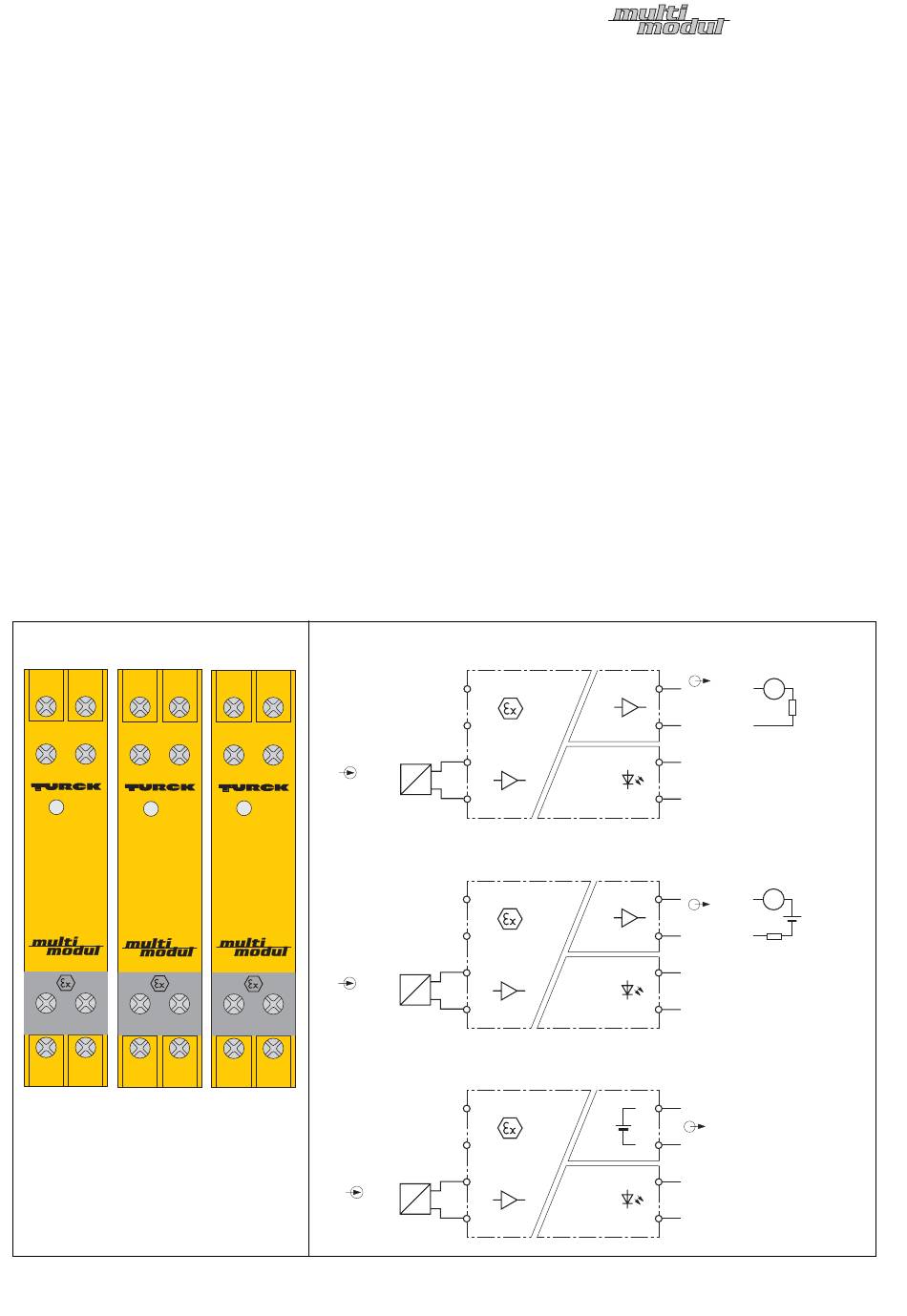

Fig. 1
7
8
7
8
5
6
5
6
Pwr
Pwr
MK33-11Ex0-Li
MK33-11Ex0-PLi
24VDC
24VDC
[EEx ia] IIC
[EEx ia] IIC
3
4
3
4
1
2
1
2
Mounting and Installation (Fig. 3)
The device is suited for snap-on clamps for
hat rail mounting (EN 50022) or for screw
panel mounting. Devices of the same
type may be mounted directly next to
each other. It must be ensured that heat is
conducted away from the device.
Mounting and installation must be carried
out in accordance with the applicable
regulations.
The operator is responsible for compliance
with the regulations. The device must be
protected against dust, dirt, moisture and
other environmental influences as well as
against strong electro-magnetic
emissions. It should also be protected
against the risks of mechanical damaging,
unauthorised access and incidental
contact.
All installations must be carried out
observing the regulations of EMC
protection.
Fig. 2
7
8
5
6
0/4...20 mA
Pwr
MK33-11Ex0-LU
24VDC
[EEx ia] IIC
3
4
0/4...20 mA
1
2
0...20 mA
MK33-11Ex0-Li/24VDC
4
3
– 2
?
I
+ 1
MK33-11Ex0-PLi/24VDC/...
4
3
– 2
?
I
+ 1
MK33-11Ex0-LU/24VDC
4
3
– 2
?
I
+ 1
Montage et Installation (Fig. 3)
L'appareil est encliquetable sur rail symé-
trique (EN 50022) ou peut être monté sur
panneaux. Les appareils du même type
peuvent être montés directement Une éva-
cuation suffisante de la chaleur est néces-
saire. Le montage et l'installation doivent
être effectués conformément aux pre-
scriptions locales valables, dont le respect
est la responsabilité de l'exploitant.
L'appareil doit être suffisamment protégé
contre les poussières, la pollution, l'humi-
dité et les autres influences d'environne-
ment, ainsi que contre le rayonnement à
grande énergie, les risques de dommages
mécaniques, la modification non-autorisée
et les contacts accidentels.
Toutes les installations doivent être
effectuées conformément à la CEM.
5 +
mA
0/4...20 mA
(source)
R L £ 500 W
6 –
7 +
GN
Power
8 –
5 +
mA
0/4...20 mA
6 –
(sink)
7 +
GN
Power
8 –
5 +
2...10 V
6 –
7 +
GN
Power
8 –
U £ 30 V
