l'avance : retirez le bouchon du presse-étoupe et fermez l'autre orifice.
2. À l'aide du gabarit de montage, marquez les emplacements des
points de perçage sur la surface où vous prévoyez d'installer la
JunctionBox. Faîtes correspondre le gabarit avec le point d'entrée du
câble si nécessaire. Collez le gabarit à l'endroit choisi pour
l'installation avec du ruban adhésif et percez trois trous comme
indiqué sur le gabarit.
3. Insérez le tuyau ou le tuyau ondulé (jusqu'à Ø 16 mm) dans le trou de
la boîte de jonction si nécessaire.
4. Si nécessaire, faites passer un ou deux câbles dans la boîte de
jonction par l'orifice situé dans la partie inférieure.

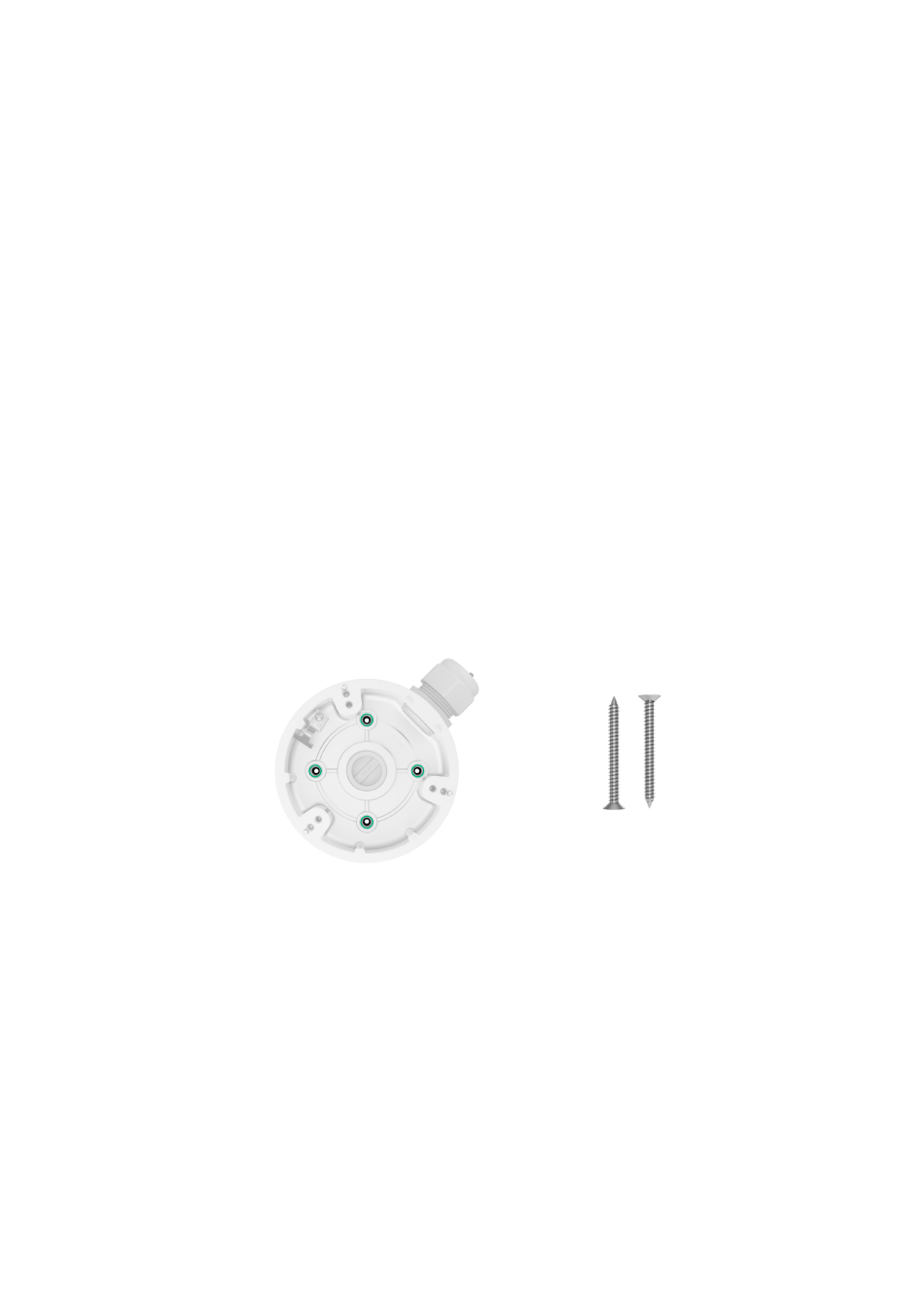

5. Sécurisez la JunctionBox sur la surface verticale ou horizontale du
lieu d'installation choisi à l'aide des vis fournies et en utilisant tous les
points de fixation.
6. Vissez le presse-étoupe dans l'orifice prévu à cet effet sur le côté de la
boîte de jonction, si nécessaire.
7. Faites passer les câbles de la caméra par le bouchon du
presse-étoupe situé sur le couvercle de la JunctionBox.
8. Connectez le câble Ethernet à la caméra. Si elle est alimentée par PoE,
aucune alimentation externe n'est nécessaire ; dans le cas contraire, il
faut connecter à la fois l'alimentation externe et le câble Ethernet.
9. Acheminez les câbles à l'intérieur de la boîte de jonction de la caméra.
