Manuel utilisateur JunctionBox (118×59)
Mis à jour May 15, 2024

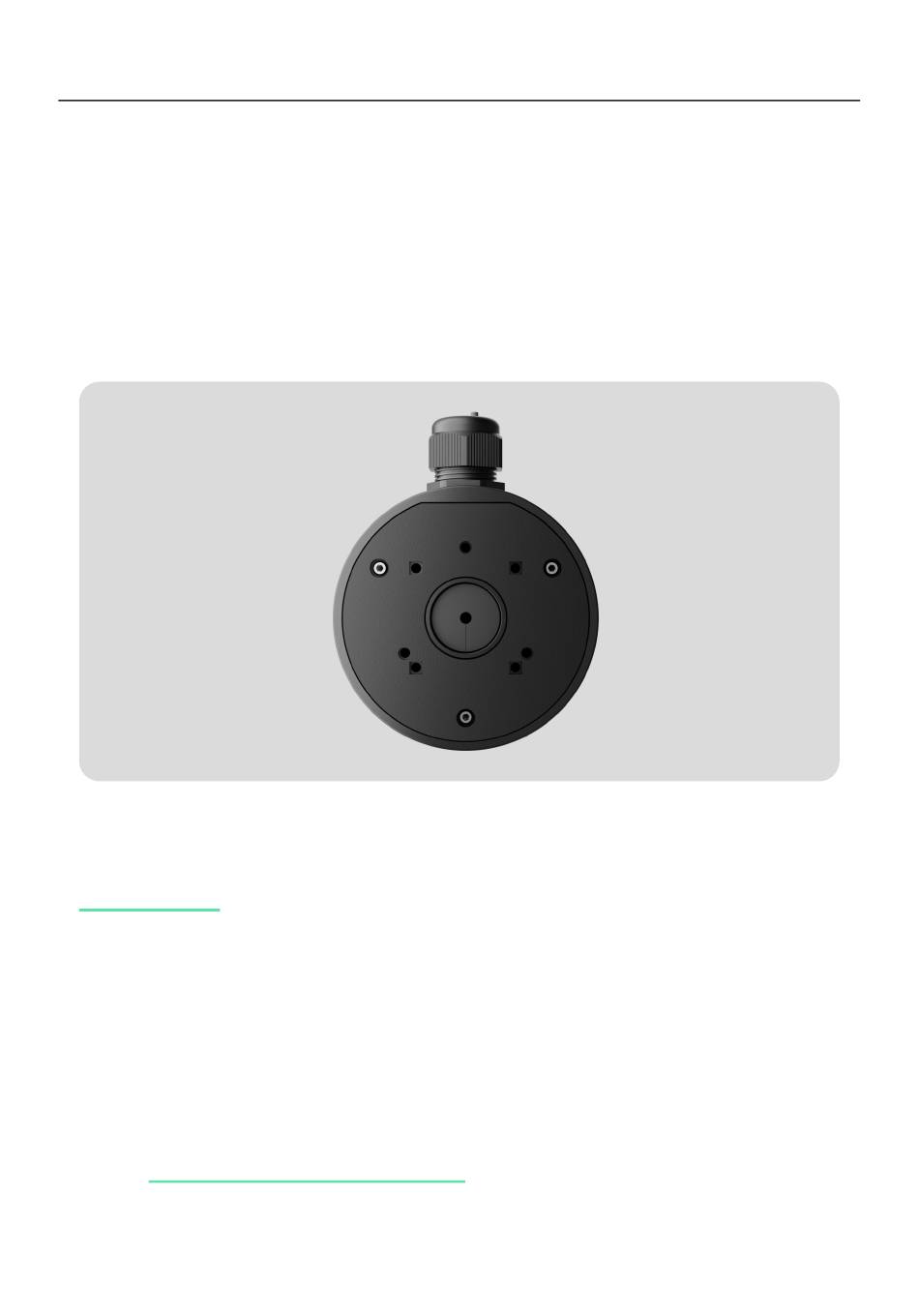

JunctionBox (118×59) est une boîte de jonction conçue pour installer les
caméras Ajax
.
Le kit complet comprend toutes les fixations nécessaires pour
l'installation. La boîte de montage est imperméable à l'eau et possède une
presse-étoupe de câble, permettant une installation intérieure et
extérieure.
Acheter JunctionBox (118×59)
Éléments fonctionnels
Publicité
Sommaire des Matières pour AJAX Systems JunctionBox
- Page 1 Partner Portal Manuel utilisateur JunctionBox (118×59) Mis à jour May 15, 2024 JunctionBox (118×59) est une boîte de jonction conçue pour installer les caméras Ajax Le kit complet comprend toutes les fixations nécessaires pour l’installation. La boîte de montage est imperméable à l’eau et possède une presse-étoupe de câble, permettant une installation intérieure et...
- Page 2 4. Orifices pour fixer la caméra au couvercle de la boîte de jonction. 5. Borne de mise à la terre. 6. Orifices pour fixer la JunctionBox à la surface. 7. Orifice pour faire passer les fils. Fermez-le avec un bouchon si vous acheminez les fils différemment.
- Page 3 Dispositifs compatibles L’une des caméras ci-dessus peut être installée sur la JunctionBox (118×59) : BulletCam DomeCam Mini TurretCam JunctionBox (118×59) est vendue séparément des caméras Ajax. Caractéristiques clés JunctionBox (118×59) est une boîte de jonction imperméable en aluminium pour la gestion des câbles des caméras IP Ajax. Elle permet d’installer facilement les caméras Ajax sur des murs, des plafonds ou des...
- Page 4 JunctionBox est équipée d’un fil de montage pour fixer le couvercle lors de l’installation. Le fil de montage empêche le couvercle de tomber de la boîte de montage de la caméra jusqu’à ce qu’il soit fixé à l’aide de vis. Le fil de montage est connecté...
- Page 5 Le non-respect des règles d’installation de base et des recommandations de ce manuel peut entraîner un mauvais fonctionnement et une perte de connexion avec les dispositifs installés avec la JunctionBox. En savoir plus Préparation à la connexion Si vous devez faire passer des câbles par le presse-étoupe, vissez-le dans...
- Page 6 Avant l’installation, assurez-vous que vous avez choisi l’emplacement optimal pour le boîtier et qu’il est conforme aux exigences de ce manuel. Comment installer JunctionBox 1. Préparez l’orifice dans le fond ou sur le côté de la boîte de montage à...
- Page 7 4. Si nécessaire, faites passer un ou deux câbles dans la boîte de jonction par l’orifice situé dans la partie inférieure. 5. Sécurisez la JunctionBox sur la surface verticale ou horizontale du lieu d’installation choisi à l’aide des vis fournies et en utilisant tous les points de fixation.
- Page 8 (Ø 3 mm). La méthode d’installation dépend de la configuration de la caméra. 11. Installez la caméra sur le couvercle de la JunctionBox. 12. Vérifiez l’étanchéité de votre JunctionBox. Comment installer la caméra dans JunctionBox BulletCam Pour installer BulletCam dans JunctionBox : 1.
- Page 9 2. Acheminez le câble à travers le bouchon du presse-étoupe situé sur le couvercle de la JunctionBox et fixez le support de montage pivotant à la surface à l’aide des vis М4×12 fournies. En savoir plus sur l’installation de BulletCam...
- Page 10 Installez la couverture protectrice et serrez les vis. 4. Acheminez le câble dans la JunctionBox et fixez la caméra à la boîte de jonction à l’aide des vis М4×20 fournies. DomeCam Mini est...
- Page 11 5. Fixez la lentille à facettes. En savoir plus sur l’installation de DomeCam Mini TurretCam...
- Page 12 2. Faites passer le câble dans le support de la caméra et fixez le support au couvercle de la JunctionBox à l’aide des vis М4×12 fournies. 3. Placez le boîtier de la caméra dans le support, en veillant à ce que la lentille de la caméra soit orientée vers la zone protégée.
- Page 13 Toutes les caractéristiques techniques Conformité aux normes Garantie La garantie des produits de la Limited Liability Company « Ajax Systems Manufacturing » est valable pendant 2 ans à compter de la date d’achat. Si l’appareil ne fonctionne pas correctement, veuillez d’abord contacter le service d’assistance technique Ajax.
