Assemblage de la machine
Exigences
■ Équipement de levage (grue ou palan) capable de supporter le poids de la
machine
■ Dispositifs de levage (crochets, chaînes et maillons d'attache) capables de
supporter le poids de la machine
Contexte
L'essieu, les roues, la poignée et le stand sont expédiés non installés avec la
machine et doivent être montés avant l'utilisation. Il existe des orifices pré-filetés
pour tous les composants à assembler. Des boulons, des rondelles et des écrous
sont fournis.
AVERTISSEMENT
Risque d'écrasement. Risque d'écrasement si l'appareil de levage est défaillant.
► Voir la rubrique Levage de la machine pour des instructions sur les techniques
de levage appropriées.
Procédure
Procéder comme suit pour assembler la machine.
1. Lever la machine de 20 à 30 cm au dessus du sol et la fixer dans cette position.

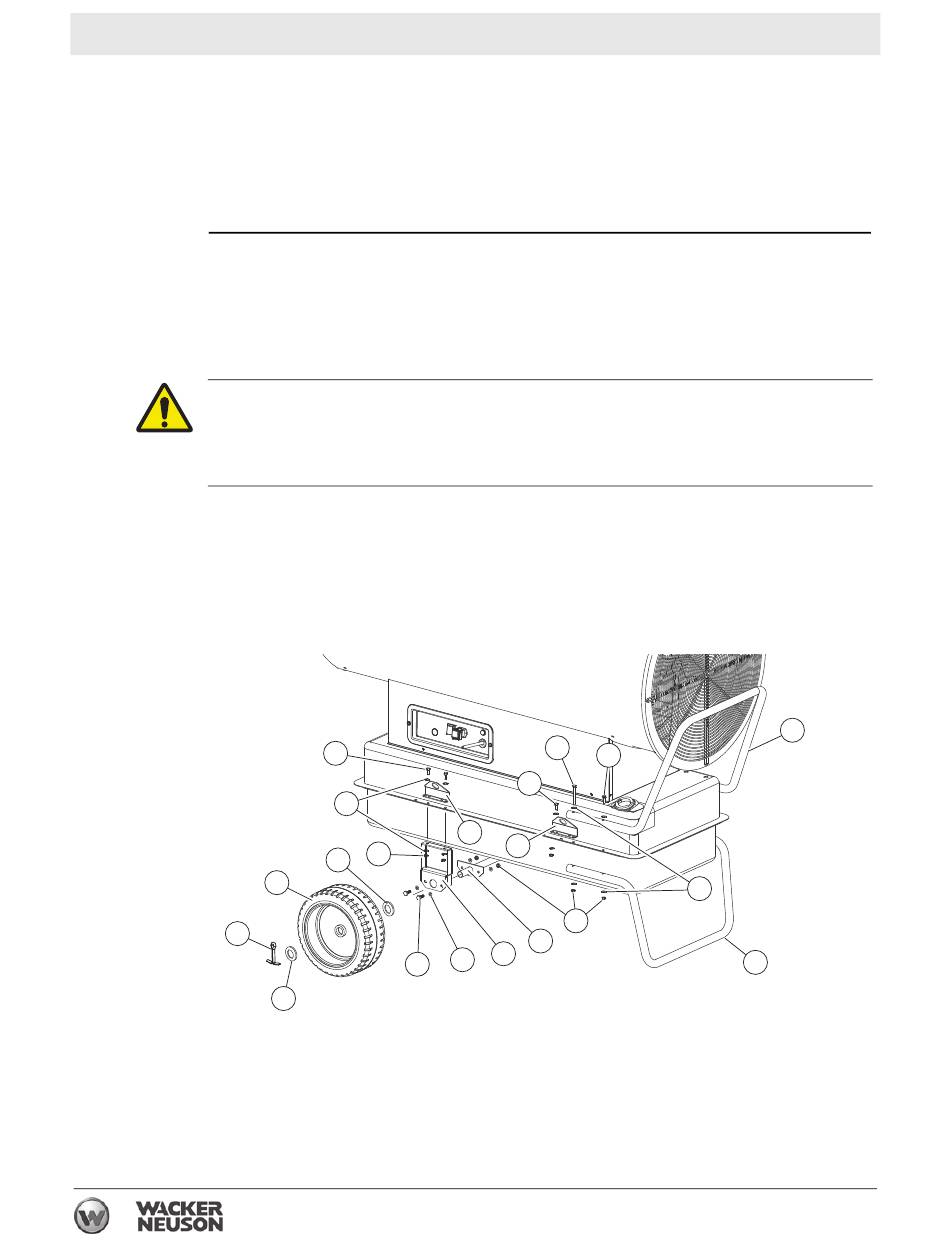

2. Installer les supports d'essieu (P) sur l'essieu (O) en utilisant les boulons (H), les
rondelles (D) et les écrous (G).
E
Cette procédure continue sur la page suivante.
A
D
G
F
M
H
F
C
B
B
I
1
I
2
G
O
P
D
26
HI35 – HI90
L
D
N
