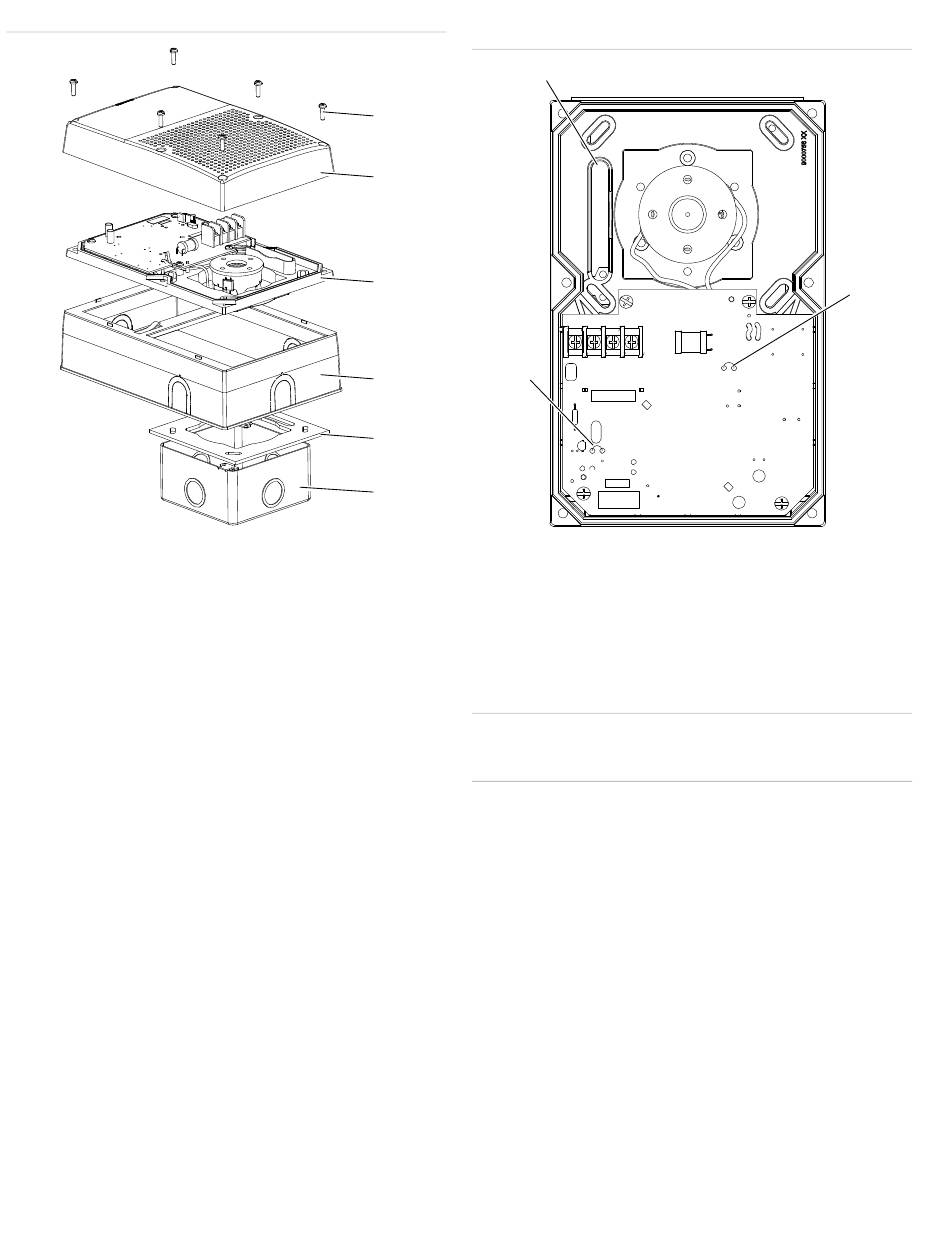

Figure 2 : Vue éclatée de l'assemblage
(1) Vis du couvercle (6X)
(2) Couvercle avant
(3) Platine arrière
6 / 8
(1)
(2)
(3)
(4)
(5)
(6)
(4) Embase d'encastrement en
option
(5) Joint de l'unité WG4
(6) Boîtier électrique
Figure 3 : Emplacements de la fente de guidage des câbles et des
cavaliers
(1)
(3)
JP1
(1) Fente de guidage des câbles
(2) Cavalier du volume de
l'avertisseur sonore JP3
Câblage
Voir Figure 4. Raccorder tous les fils conformément aux codes
de l'électricité locaux et aux exigences locales pertinentes.
risque pour le dispositif. Pour éviter d'endommager
Attention :
le dispositif, vérifier que la tension de signal ne dépasse pas sa
tension nominale.
P/N 3101999-ML • REV 1.0 • ISS 11APR12
(2)
JP3
(3) Cavalier du motif de
l'avertisseur sonore JP1
