SECTION 2 (CONTINUED) /
TOOLS & HARDWARE REQUIRED /
Hardware is shown to scale, unless noted otherwise (*) /
2.12

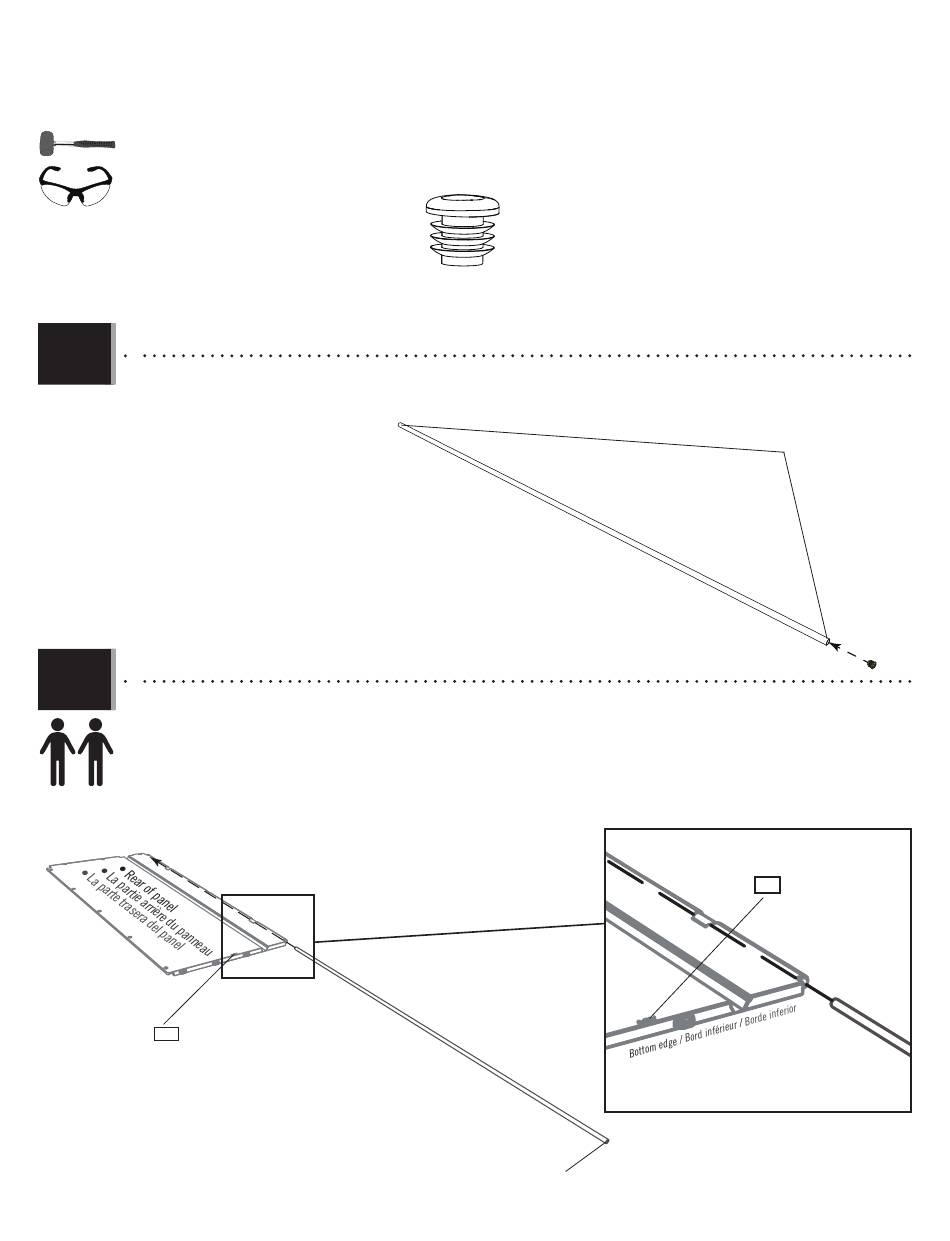

• Insert an end cap (FAB) into one of the ends of the wall hinge tube (GCU). This tube has no notch at either end. Repeat this step for the
second wall hinge tube (GLZ).
• Insérer un capuchon (FAB) dans une
extrémité du tube de charnière mural (GCU).
Ce tube n'a pas d'encoche aux extrémités.
Répéter cette étape pour le deuxième tube de
charnière mural.
• Insertar un tapón (FAB) en un extremo
del tubo de bisagra mural (GCU). Este tubo no
tiene muescas a los extremos. Repetir este paso
para el segundo tubo de bisagra mural.
2.13
• Lay the right, front corner wall panel (AGY) face down on level ground. While another adult holds the panel in place, insert a wall
hinge tube (GCU) into the hole at the bottom of the panel. (The ID, AGY, is located on the bottom of the back side of the panel.)
• Mettre le panneau mural angulaire avant droit (AGY) face contre terre. Pendant qu'un autre adulte maintent le panneau en
place, insérer un tube de charnière mural (GCU) dans le trou à la partie inférieure du panneau. (L'identifi ant, AGY, est localisé au fond
de la face arrière du panneau.)
• Colocar el panel mural angular delantero derecho (AGY)
insertar un tubo de bisagra mural (GCU) en el agujero en la parte inferior del panel. (El identifi cador, AGY, está ubicado cerca del borde
inferior de la cara trasera del panel.)
AGY
AGY
SECTION 2 (SUITE)
/
SECCIÓN 2 (CONTINUACIÓN)
OUTILS ET QUINCAILLERIE REQUIS
La quincaillerie est illustrée à l'échelle, sauf indication contraire (*)
FAB (x2)
GCU
/
INSTRUMENTAL Y HERRAJE REQUERIDOS
/
Se muestra el herraje a escala, a menos que se indique lo contrario (*)
GCU
boca abajo. Mientras que otro adulto mantiene el panel en su lugar,
• End cap
• Capuchon
• Tapón
33
• No notch at either end
• Sans encoche à chaque extrémité
• Sin muesca a cada extremo
AGY
FAB
