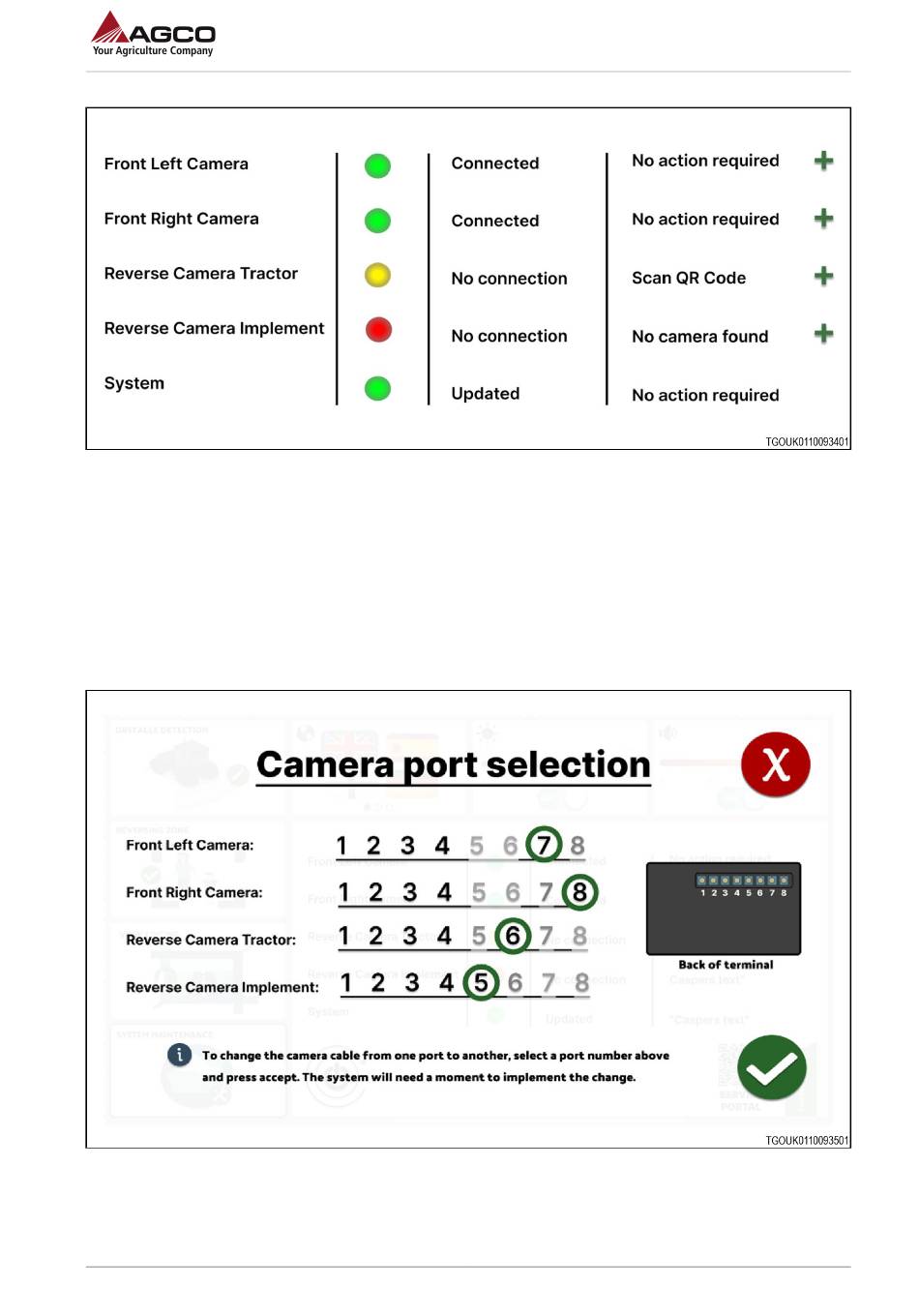

Fig. 32 Tableau des informations d'état
La partie principale du widget est l'emplacement où se trouve le tableau des informations d'état. Dans la
première colonne, vous voyez une liste complète de toutes les caméras, chacune dans sa propre ligne.
Cette liste inclut la caméra de remorque (outil de caméra de recul), ce qui importe uniquement si la machine
dispose de deux caméras arrière, l'une à l'arrière du tracteur et l'autre derrière un outil situé à l'arrière,
comme une remorque. Si vous n'avez installé que trois caméras, vous pouvez ignorer cette ligne. La
deuxième colonne affiche un témoin lumineux à l'écran indiquant l'état de chaque caméra : vert signifie
l'absence de problème, jaune signale un problème et rouge indique un dysfonctionnement. Pour vous aider
à comprendre, la troisième colonne fournit une description de la combinaison de couleurs. Si le système
détecte une erreur, la quatrième colonne fournit des informations de dépannage. Enfin, dans la cinquième
colonne, les icônes « + » vous permettent d'accéder à la page du portail de caméra, décrite ci-dessous.
B) Sélection du port de caméra
Fig. 33 Page contextuelle de configuration de la sélection du port de caméra
Vous pouvez basculer entre différents ports de caméra. Pour ce faire, accédez à la page de sélection du port
de caméra. Appuyez sur l'icône plus en regard du nouveau port que vous souhaitez utiliser, comme expliqué
dans la section A) ci-dessus. Sur cette page, vous verrez une liste des ports de caméra connectés aux
Avertissements électroniques intelligents basés sur la
vision
ACX5607020
1 Introduction et instructions
