Sommaire des Matières pour Francaise d'Instrumentation FI 390

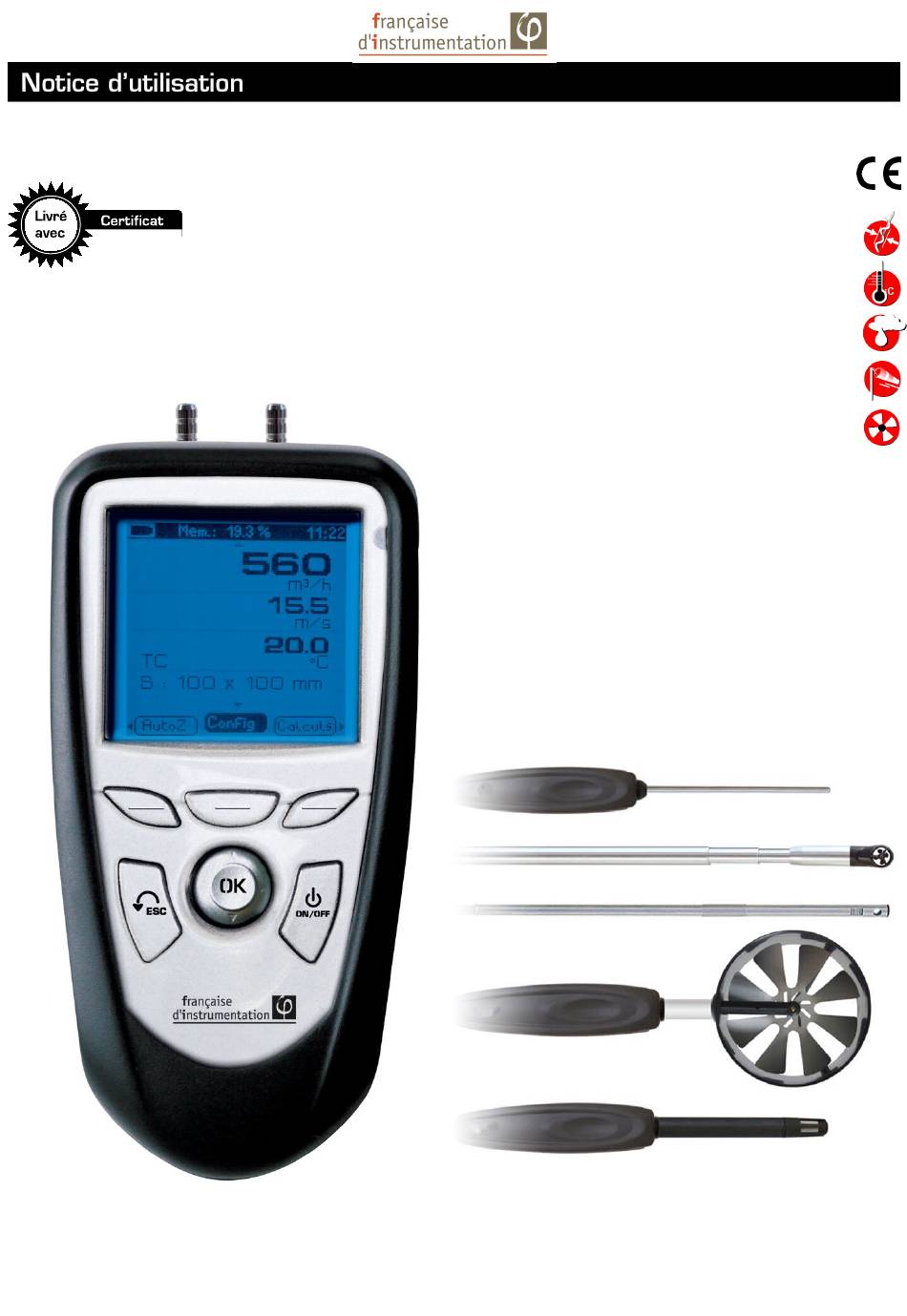

- Page 1 Multifonction d'ajustage FI 390...
- Page 3 Table de matières I – Données techniques....................4 Caractéristiques techniques......................4 Spécifications............................5 II – Présentation.........................6 Descriptif..............................6 Connectiques............................7 III – Navigation........................8 IV – Les Menus........................9 Menu sondes............................9 Fonctions..............................9 Pression................................9 Débit..................................9 Surface................................9 Type..................................9 Dimensions................................9 Unités..................................9 Vitesse...................................10 Moyenne.................................10 Moyenne point / point.............................10 Moyenne automatique.............................10 Configuration..............................10 Type de thermocouple.............................10 Affichage................................10 Unités..................................10...
- Page 4 I – Données techniques Caractéristiques techniques Eléments sensibles Clavier Clavier métallisé Module pression Capteur piezorésistif 5 touches Surpression admissible ±1000 mmH2O : 1200 mbar Fil chaud : CTN régulée en température 1 joystick Température ambiante : Pt100 classe 1/3 Din. Hélice Ø...
- Page 5 I – Données techniques Spécifications Unités de mesure Plages de mesure Exactitudes* Résolution PRESSION Pa, mmH O, In WG, De 0 à ±1000 mmH2O ±0.2% de la lecture ±1mmH2O 0,1 mmH2O mbar, hPa, mmHg, DaPa THERMOCOUPLE De -200 à +1300°C °C, °F ±1,1°C ou ±0,4% Valeur lue** 0,1 °C...

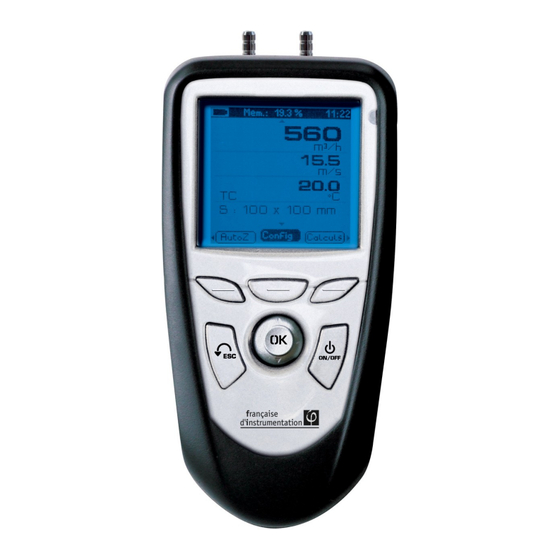

- Page 6 II – Présentation Descriptif Vue de dessus Connexion modules Affichage graphique Affichage graphique Niveau de la batterie Mémoire utilisée Connexion Connexion Heure mini-Din C2 mini-Din C1 Valeur Vue de coté Unité Connexion secteur Menu Connexion câble pour circulaire communication USB Grip élastomère Clavier Touches d'accès rapide au menu circulaire...
- Page 7 II – Présentation Connectiques Modules interchangeables Les modules interchangeables possèdent le System Smart plus et sont automatiquement reconnus dès la connexion à l'appareil. 1. Module thermocouple 2. Module pression Permet de mesurer de la température thermocouple sur les Permet de mesurer la pression sur la ΔP et la vitesse au Pitot. voies Tc1, Tc2, Tc3 et Tc4 à...
- Page 8 III – Navigation Allumer Entrer le code à l'aide des flèches (si vérouillage activé) Ecran accueil Sélectionner le sous menu à l'aide des flèches Sonde Infos Params ou à l'aide des touches d'accès rapide. Brancher la sonde Ecran sondes Sélectionner la connexion à l'aide des flèches Avec il est possible d'activer ou de désactiver une connexion.
- Page 9 IV – Les menus Menu sondes Le menu sonde n'est accessible que si les sondes ou le module sont branchés. Il permet de Ecran sondes visualiser les informations des sondes reliées aux connexions C2, Module, C1 (Voir chapitre ''connectiques'' p 6 pour plus de détails sur les connexions). Les informations disponibles sont : •...
- Page 10 IV – Les menus Vitesse Ecran VITESSE Le menu vitesse est accessible en sélectionnant . A partir de la fonction Vitesse, il est possible Vitesse d'accéder aux sous-fonctions : - Hold, - Moyenne - Configuration - Paramètres Sonde Hold Config - Enregistrer Enreg Params Débit...
- Page 11 IV – Les menus Paramètre • Langue Utiliser la flèche ou appuyer sur OK pour faire apparaître la liste des langues disponibles. Sélectionner la langue en utilisant les flèches puis valider en appuyant sur OK. • Date / heure Utiliser la flèche ou appuyer sur OK pour entrer dans le sous-fonction.
- Page 12 IV – Les menus Enregistrement Le menu enregistrement permet d'enregistrer des points de mesure. 1. Création ou lancement d'une campagne temporelle Une campagne temporelle peut être réalisée à l'aide de l'appareil portable. La campagne temporelle est constituée d'une série de points de mesure datés.
- Page 13 IV – Les menus Déchargement des données Voir Notice du FI390-Log chapitre III – lecture de l'appareil page 6. Menu informations Le menu informations permet de visualiser le numéro de série de l'appareil ainsi que la version du firmware. Batteries Lorsque l'icône batterie clignote, il est conseillé...
