Sommaire des Matières pour Kuppersbusch IKD 1157.1

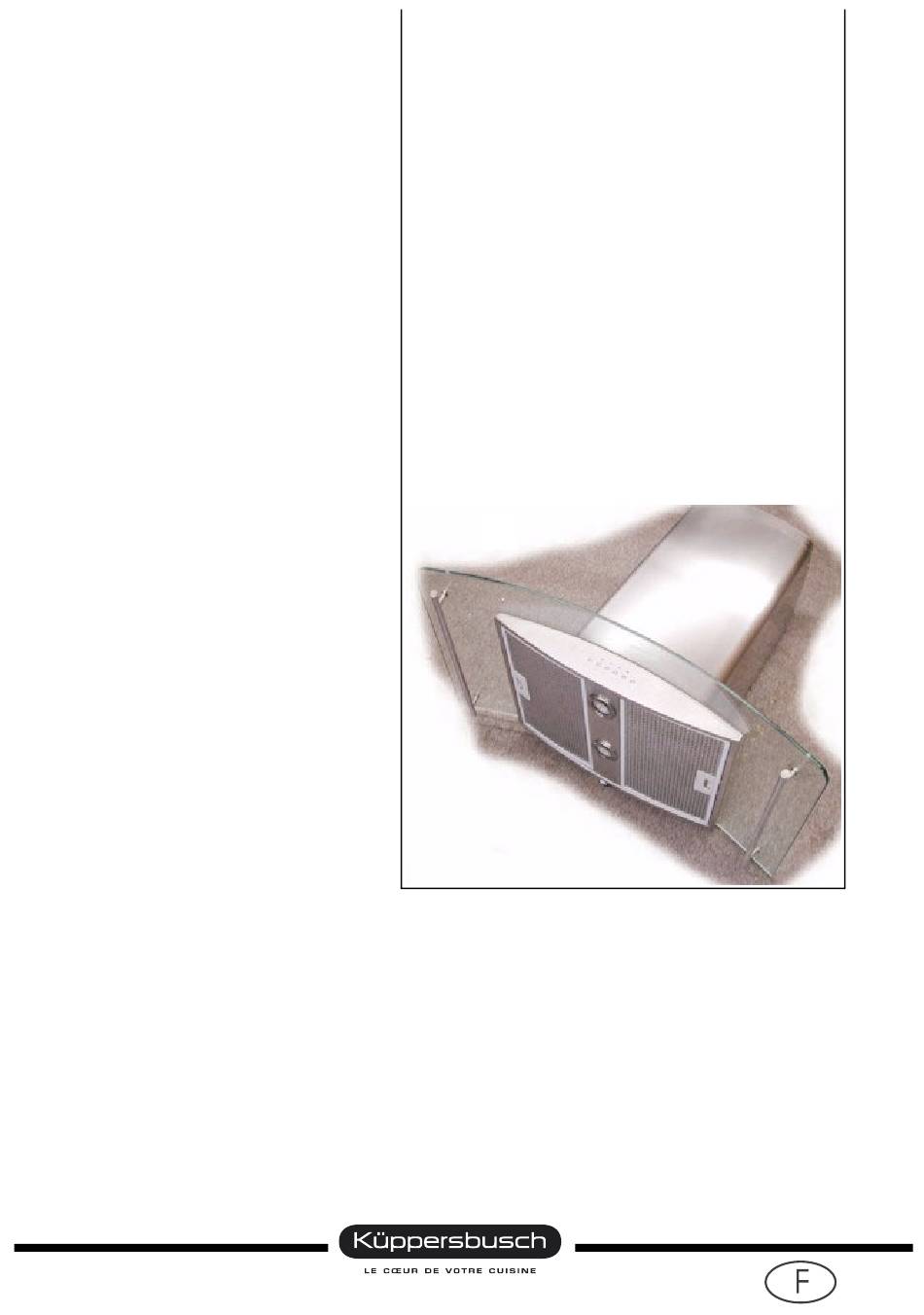

- Page 1 `‡ŒŒ} |}‹† „‡Œ ac\ IIMOFI `‡ŒŒ} {€}…†} |}‹† c\ QMOFI...
- Page 2 Manuel de Service: H5-60-77-01 Responsable: U. Laarmann KÜPPERSBUSCH HAUSGERÄTE AG E-mail: uwe.laarmann@kueppersbusch.de Tél: (0209) 401-732 Kundendienst Fax: (0209) 401-743 Postfach 100 132 Date: 23.05.2003 45801 Gelsenkirchen...
- Page 3 Accès au branchement secteur, au transformateur et à l’électronique ....10 Demontage du moteur et de la turbine du modèle KD 957.1 ......11 Démontage du moteur et de la turbine du modèle IKD 1157.1 ......12 10. Données techniques ....................13 11.
- Page 4 La distance minimum entre la partie inférieure de la hotte (IKD 1157.1 / KD 957.1) et la table de cuisson doit être de 650 mm minimum pour les tables à gaz et de 500 mm minimum pour les tables électriques.
- Page 5 H5-60-53-01 Eclairage L’éclairage peut être allumé à tout moment, même si la turbine est arrêté. Filtre à graisse Les deux filtres à graisse peuvent être retirés vers le bas en ouvrant les verrous prévus à cet effet. Filtre à charbon actif En version «recyclage interne», vous avez besoin de deux filtres à...
- Page 6 H5-60-53-01 Mise en place et enlèvement des filtres à charbon actif Une fois les filtres à graisse retirés, fixez les filtres à charbon actif sur l’embout d’aspiration du moteur. Pour ce faire, ajustez le verrou à baïonnette situé sur le boîtier du moteur et fixez les filtres en les tournant suivant l’illustration.
- Page 7 Pièces électriques Electronique Boîtier de branchement Support système électrique Bornier raccordement secteur Transformateur 230V /12V...
- Page 8 Entrée conducteur blanc (vide) noir orange bleu (vide) brun rouge Prise...
- Page 9 H5-60-53-01 Accès aux composants Remplacement de l’éclairage halogène et du corps de la lampe Enlevez la pièce (A) en la tournant suivant l’illustration. Retirez la lampe (B) de son support. Mettez une nouvelle lampe halogène en place; veillez à ne pas toucher le corps en verre avec les doigts.
- Page 10 H5-60-53-01 Démontage de l’unité de commande Une fois les deux vis métalliques à l'avant de la traverse (C) sont dévissées, vous pouvez retirer l'unité de commande latéralement, au-dessus de la traverse . Accès au branchement secteur, au transformateur et à l’électronique Une fois la partie inférieure de la cheminée enlevée, ces trois composants sont accessibles.
- Page 11 H5-60-53-01 Demontage du moteur et de la turbine du modèle KD 957.1 Pour le démontage du moteur (KD 957.1), la hotte aspirante doit être démontée du mur. Pour cela, retirez la cheminée supérieure et inférieure, le filtre à graisse, les deux vis de sécurité situées sur la paroi arrière du corps de la hotte, à...
- Page 12 H5-60-53-01 Démontage du moteur et de la turbine du modèle IKD 1157.1 Pour démonter le moteur, poussez la partie inférieure de la cheminée vers le haut et sécurisez-la contre le glissement vers le bas (risque de blessure). Libérez les 8 vis de la plaque avant, puis sortez le filtre à...
- Page 13 H5-60-53-01 Données techniques Tension/Fréquence V/Hz 240 / 50 Débit d’air – évacuation externe m³/h - Ø mm 850 +/-5% - 150 Puissance théorique Plein ralenti - puissance intensive Courant à vide - puissance intensive Puissance absorbée - puissance intensive 255 ± 10% Puissance absorbée - puissances 3 / 2 / 1 (min.) 177 / 140 / 112 ±10% Courant de service - puissance intensive...
- Page 14 H5-60-53-01 Tableaux des performances Température ambiante 27°C Pression atmosphérique 758 mmHg Sortie Ø 150 mm Pression totale 439 Pa Débit d’air (Q) 785 m³/h Q max. mesuré 795 m³/h Rendement Puissance (W) 260 W Nombre de tours 1720 VALEURS Nombre de tours [m³/heure] (m/sec.) [Pa]...
- Page 15 H5-60-53-01 Légende Prensa cables Boîtier câblage Entrada de tensión de red Raccordement secteur Tierra/Ground Mise à la terre Control electrónico Commande électronique Común Ensemble Luces Lampes Motor Moteur 4 Velocidades 4 vitesses Transformador Transformateur Cable plano Câble plat Mando botonera de funciones Tableau de commande blanco/white Blanc...
- Page 16 Plans de câblage KD 957.1...
- Page 17 H5-60-53-01 ROUGE NOIR GRIS BLANC BLEU BRUN ORANGE/JAUNE ROUGE -- NOIR 1 = ROUGE ORANGE - BLEU Vitesse minimum 2 = BRUN ORANGE - BLANC Vitesse 2 3 = BLEU ORANGE - GRIS Vitesse 3 4 = BLANC ORANGE - NOIR Vitesse maximum 5 = GRIS 6 = NOIR...
