Matériel d'étalonnage
Les instruments et l'équipement utilisés pour l'étalonnage doivent être étalonnés par l'institution techni-
que de mesure pour répondre aux exigences d'étalonnage et être dans la période de validité.
L'équipement d'étalonnage comprend principalement un compteur haute tension à courant continu, une
alimentation haute tension à courant continu, une électrode plate standard, un régulateur de distance, etc.

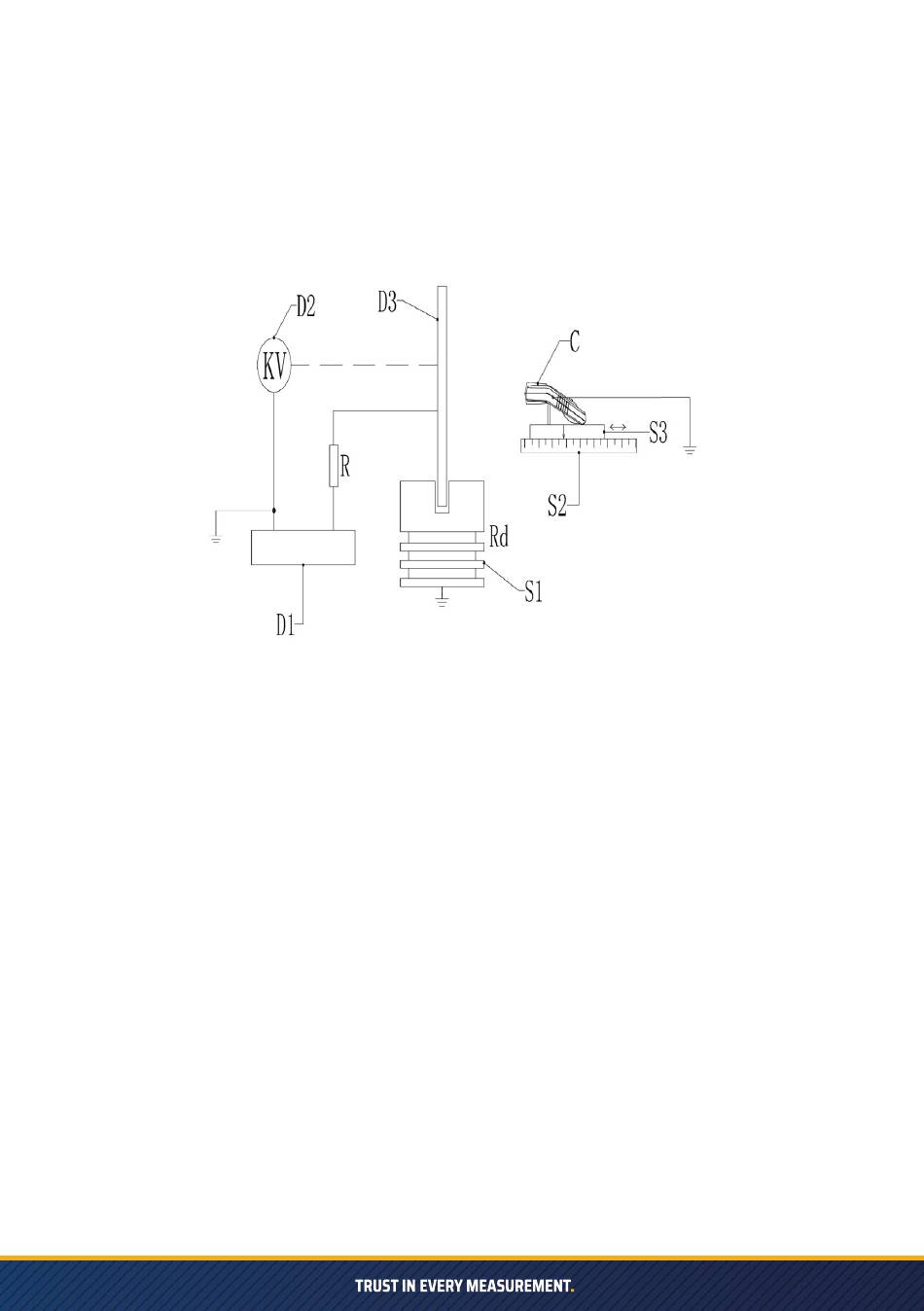

Le testeur est situé sur la ligne centrale de la plaque d'étalonnage. Le schéma fonctionnel du dispositif
d'étalonnage du voltmètre électrostatique sans contact est le suivant :
Compteur de haute tension DC
Résistance à la protection
Alimentation haute tension DC
Exigences applicables à l'équipement ou aux dispositifs comme suit :
C
Produit calibré : PCE-PSM 10
D1
Alimentation haute tension DC : plage de sortie -30KV ... +30KV, réglable en continu,
ou incertitude de mesure au pas minimum de 1V inférieure à 1/4 de la limite d'erreur admissible
de la table d'étalonnage ;
D2
Compteur de haute tension en courant continu : plage de mesure -40KV ... +40KV,
incertitude de mesure inférieure à 1/4 de la limite d'erreur admissible de la table d'étalonnage ;
D3
Électrode à plaque standard : L'électrode à plaque doit être ronde ou carrée avec un coin
arrondi. Le rayon de courbure du bord de l'électrode ne doit pas provoquer d'effet couronne. Il
est recommandé d'envelopper le bord de l'électrode avec un matériau isolant ; la surface de la
plaque doit être suffisamment grande. Le diamètre ou la longueur du côté ne doit pas être
inférieur à 0.4 m.
Notre plaque d'étalonnage est en acier inoxydable et a une taille carrée de 600 mm*600 mm.
Résistance de protection : La résistance de la résistance doit être >20KV, le courant de protection et le cou-
rant du corps humain sont <5mA, et la valeur de la résistance répond aux exigences de la formule suivante:
R/(R+Rd) < 0,1 %.
Où : pour la protection de la résistance, l'unité est l'ohm (Ω) ;
La résistance du support isolant est en ohms (Ω), la résistance est >1013Ω, et la résistance à la compression
est >25KV. Les deux résistances susmentionnées, dont les valeurs de résistance sont différentes, peuvent
entraîner des différences dans les valeurs de tension statique détectées pour une même tension standard.
S1
Support isolé
S2
Échelle, plage de mesure : 5mm ... 700mm, incertitude de mesure inférieure à 0.5mm
S3
Ajusteur de distance : Placer l'appareil de mesure sur le dispositif d'étalonnage. L'extrémité
avant de la mire doit être étendue. La géométrie et le matériau du support doivent être réduits
au minimum afin de ne pas affecter la distribution du champ électrique autour de l'extrémité
avant de la mire.
Électrode plate standard
Compteur statique
Échelle
Support d'isolation
Ajusteur de distance
3
