Leviton 73A00-3ZB Directives D'installation Et Mode D'emploi

AVERTISSEMENTS ET MISES EN GARDE :
• POUR ÉVITER LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE
OU D'ÉLECTROCUTION, COUPER LE COURANT AU FUSIBLE OU AU
DISJONCTEUR ET S'ASSURER QUE LE CIRCUIT EST BIEN COUPÉ AVANT
DE PROCÉDER À L'INSTALLATION.
• À défaut de bien comprendre les présentes directives, en tout ou en partie, on doit
faire appel à un électricien.
EXEMPLE
POUR UN RENDEMENT OPTIMAL, NE PAS INSTALLER LE
DISPOSITIF SUR UNE SURFACE MÉTALLIQUE, OU L'EN
ÉLOIGNER D'AU MOINS 1,5 po (3,8 cm).
1,5 po (3,8 cm) MIN.
UTILISER LES VIS APPROPRIÉES
(NON COMPRISES) POUR FIXER LE
DISPOSITIF; NE PAS TROP SERRER.
Le dispositif décrit aux présentes est conçu pour les systèmes conformes aux codes et règlements nationaux
et locaux en la matière. On recommande qu'il soit installé par un électricien qualifié. Conserver les présentes
directives à titre de référence.
DESCRIPTION

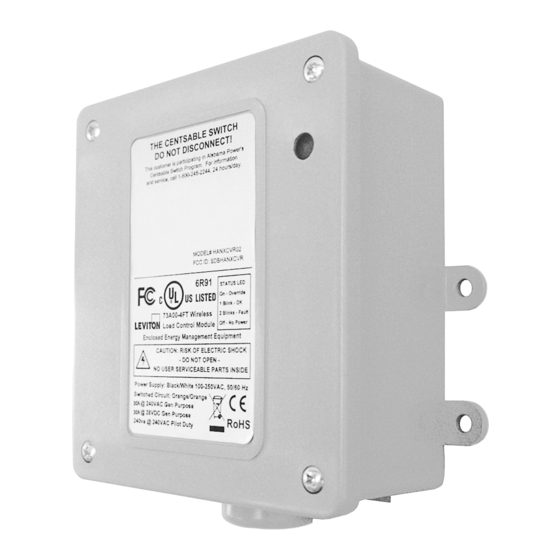

Le module de commande sans fil de 30 A 73A00-3ZB peut servir à actionner des
chauffe-eau, des pompes de piscine, des fontaines extérieures, de l'éclairage et bien
plus encore.
ENREGISTREMENT DU MODULE SUR UN RÉSEAU ZIGBEE
Confirmer que le module n'est pas enregistré sur le réseau (un clignotement par
seconde à 50 %). Le cas échéant, il faut l'en dissocier.
1) Mettre l'aimant fourni sur le module, près du détecteur magnétique (MAGNET
SENSOR), jusqu'à ce que le témoin se mette à clignoter sept fois par seconde (ce
qui devrait prendre cinq secondes ou plus).
2) Enregistrer le dispositif au moyen d'un module d'interface ZigBee.
3) Déterminer si le dispositif a été correctement enregistré en vérifiant si le témoin
clignote une fois par seconde à 10 % (fonctionnement normal).
DISSOCIATION DU MODULE D'UN RÉSEAU ZIGBEE
1) Confirmer que le module est enregistré sur le réseau (n'importe quel
comportement du témoin, sauf un clignotement par seconde à 50 %).
2) Mettre l'aimant près du détecteur magnétique (MAGNET SENSOR) du module
pendant six à huit secondes.
3) Éloigner l'aimant du détecteur pendant six à huit secondes.
4) Remettre l'aimant près du détecteur pendant six à huit secondes, jusqu'à ce que le
témoin se mette à clignoter une fois par seconde à 50 %.
5) Le dispositif a été dissocié.
Leviton garantit au consommateur-acheteur (Acheteur), et uniquement au crédit dudit Acheteur, que les produits fabriqués par Leviton et portant sa marque (Produits) ne présenteront aucun défaut
de matériaux ou de fabrication durant les laps de temps indiqués ci-dessous, le plus court l'emportant dans tous les cas. • Produits OmniPro II et Lumina Pro : trois (3) ans suivant l'installation, ou
quarante-deux (42) mois suivant la date de fabrication. • Produits OmniLT, Omni IIe et Lumina : deux (2) ans suivant l'installation, ou trente (30) mois suivant la date de fabrication. • Thermostats
et accessoires : deux (2) ans suivant l'installation, ou trente (30) mois suivant la date de fabrication. • Piles rechargeables installées : quatre-vingt-dix (90) jours suivant la date d'achat.
Remarque : les piles primaires (non rechargeables) livrées dans les Produits ne sont pas garanties. Produits fonctionnant sous un système d'exploitation Windows
Leviton rétablira sans frais les valeurs par défaut de systèmes d'exploitation corrompus, à condition que les Produits visés aient été utilisés de la manière initialement prévue. L'installation de logiciels
autres que ceux de Leviton ou la modification des systèmes d'exploitation fournis aurait pour effet d'annuler la présente garantie. Les obligations de Leviton en vertu de la présente garantie se limitent
à la réparation ou au remplacement, à sa discrétion, des Produits présentant des défaillances sur le plan des matériaux ou de la fabrication. Leviton se réserve le droit de remplacer ces Produits par
des équivalents neufs ou réusinés. L'entreprise ne saurait être tenue responsable des coûts de main-d'oeuvre liés au retrait et à la réinstallation des Produits. Les Produits réparés ou de remplacement
seront couverts par la présente garantie pour la durée restante de cette dernière ou pour quatre-vingt-dix (90) jours, la période la plus longue l'emportant. La présente garantie ne couvre pas les
produits logiciels sur PC. Leviton se dégage de toute obligation en ce qui a trait aux conditions et usages hors de son contrôle. L'entreprise ne saurait être tenue responsable de problèmes
résultant d'installations incorrectes, du défaut de lire les directives écrites relativement à la pose et à l'utilisation des Produits, de l'usure normale, de catastrophes, d'omissions ou de
négligences de la part des utilisateurs, ou encore d'autres causes externes. Pour lire les garanties intégrales et savoir comment retourner des Produits, il faut se rendre au www.leviton.com.
© 2013 Leviton Mfg. Co., Inc.
MODULE DE COMMANDE SANS FIL DE 30 A
No de cat. 73A00-3ZB
Directives d'installation et mode d'emploi
DIRECTIVES
Selon la société SIPCO LLC, ce produit peut être utilisé dans un système et emploie
certains éléments couverts par un ou plusieurs des brevets américains suivants : IP CO,
LLC (7,089,125; 7,054,271; 6,249,516; 6,044,062); SIPCO LLC (7,103,511; 6,914,893;
6,891,838; 5,714,931; 6,233,327; 7,397,907; 6,618,578; 7,079,810; 7,295,128; 7,263,073;
7,480,501; 6,437,692; 7,468,661; 7,053,767; 7,650,425; 7,739,378).
GARANTIE LIMITÉE DE LEVITON
Ligne d'Assistance Technique : 1 800 824-3005 (en anglais seulement) www.leviton.com
AVERTISSEMENTS ET MISES EN GARDE :
• Installer ou utiliser conformément aux codes de l'électricité en vigueur.
• N'utiliser ce dispositif qu'avec du FIL DE CUIVRE OU PLAQUÉ CUIVRE.
• Dispositif conçu pour l'intérieur seulement.
• CONSERVER LES PRÉSENTES DIRECTIVES.
CE CÔTÉ VERS
LE HAUT
NOIR/BLANC
ALIMENTATION DE
100-250 V c.a., 50/60 Hz :
RACCORDEMENT À UN CIRCUIT
SANS COUPURE
(0,35 W EN ATTENTE; 0,95 W EN ACTIVITÉ)
NOIR
BLANC
DI-021-ZI733-50A
(73I00-3ZB)
Français
TÉMOIN
CIRCUIT COMMANDÉ
30 A à 240 V c.a. (GÉNÉRAL)
30 A à 28 V c.c. (GÉNÉRAL)
2 ch à 240 V c.a.
1 ch à 120 V c.a.
ORANGE
: durant la période de garantie,
MD
DI-021-ZI733-50A
