Unitecnic 200 Notice De Pose

4

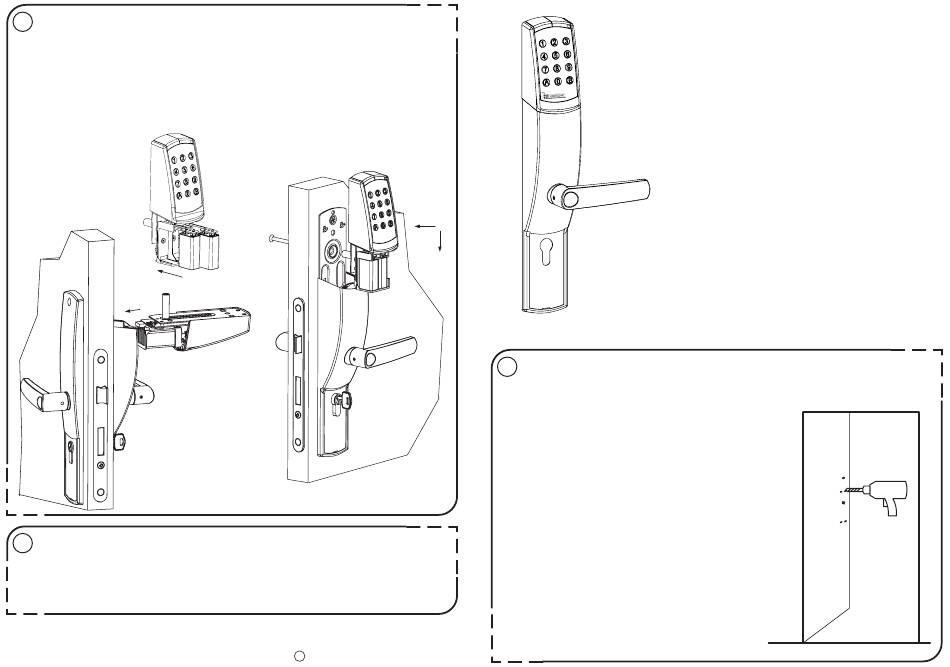

Mise en place de la tête de commande
Connecter les piles et les disposer dans leur emplacement.
Enficher à fond le connecteur de la nappe souple sur les picots en bas de la tête de commande.
Placer le pilier coulissant de la tête dans le trou prévu à cet effet sur le haut de la garniture.
Descendre la tête dans son logement et l'immobiliser en vissant la vis à six pans au travers de la
garniture intérieure.
5
Mise en Service
Programmer la tête de commande (voir Notice de programmation).
Composer un code ou présenter un badge valide: Au bout de 6 secondes, le moteur débraye
la béquille extérieure. La garniture est alors en service.
Ne pas refermer la porte avant d'avoir effectué plusieurs essais.
SAV: 0892 70 14 80 www.unitecnic.fr
(0.337€ TTC/min.)
1
2
NOM DE FICHIER
C NOTICE POSE UNITECNIC 2XX3XX IND_B.VSD
Copyright Unitecnic 2003, reproduction interdite.
Les serrures avec axe à 40 mm doivent être remplacées
par des serrures avec axe à 50 mm, dans la plupart des
cas la garniture masquera les anciens perçages.
Contenu de l'emballage :
1 Tête de commande
1 Garniture extérieure
1 Garniture intérieure
1 Béquille extérieure
1 Béquille intérieure
1
Préparation de la porte
Si la porte n'en est pas équipée, poser le coffre encastré.
Si la porte est déjà équipée, déposer le cylindre à clefs, les
poignées, béquilles, rosaces ou toutes garnitures existantes.
Laisser provisoirement en place l'ancien carré de béquille
dans le fouillot.
Présenter le gabarit sur la porte. Vérifier que le gabarit et le
chant de la porte soient parallèles, et marquer les perçages.
Percer les cinq trous :
- 4 trous de diamètre 13 mm
- 1 trou de diamètre 16 mm
CONSEILS :
Percer les trous des deux cotés de la porte pour éviter des
problèmes de symétrie lors du montage et les éclatements
du bois.
Unitecnic 200
Notice de pose
2 Plaques de cylindre
1 Sachet de visserie
2 Piles 9 volts
1 Notice de pose
1 Notice de programmation
