Notice de pose
4 0
5
B
A
C
- La main (sens de la béquille)
est déterminée en usine et ne
peut pas être changée.
- Seules les vis rouges peuvent
être dévissées (changement de
combinaison).
Tout autre démontage interne
est interdit.
(annulation de la garantie)
3

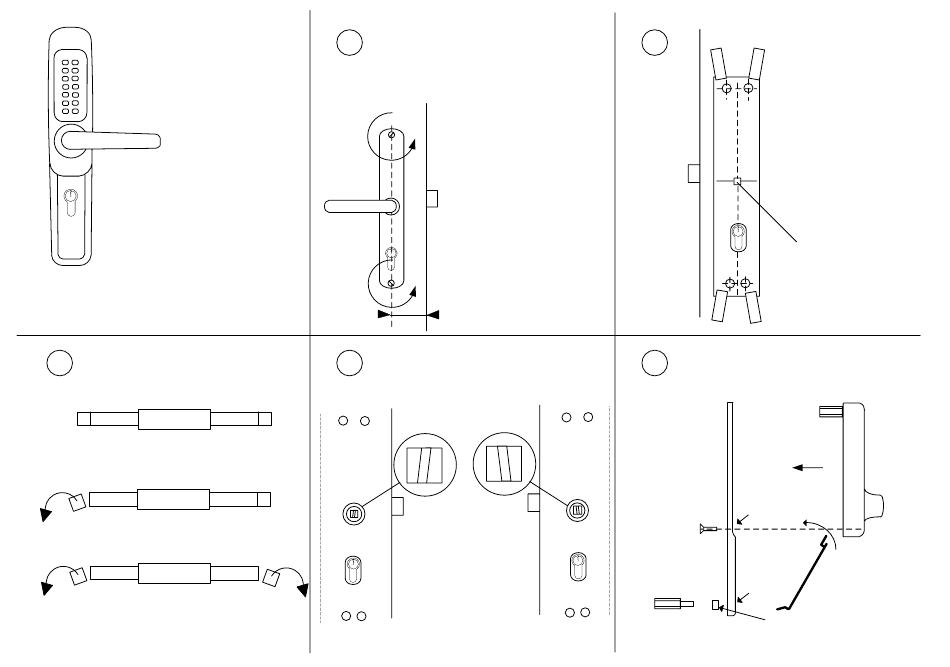

Préparer le carré spécial,
suivant l'épaisseur de la porte:
entre 50 mm et 55 mm (laisser tel quel)
entre 43 mm et 50 mm (casser un coté)
entre 35 mm et 43 mm (casser les 2 cotés)
1
Déposer les béquilles, rosaces, etc.
Laisser le coffre encastré et le cylindre en
place.
Si la porte n'en est pas déja équipée,
poser le coffre encastré.
4 5 m m m i n i m u m , s i n o n
remplacer le coffre par un
modèle axe à 50 mm.
4
Mettre en place le carré dans le fouillot.
Attention:
Sens différent suivant la main de la porte!
OU
Main "A"
Portes vues
côté code
2
5
Assembler la face avant
(si nécessaire : changer la combinaison et/ou
modifier l'option libre-passage auparavant)
(voir autre notice)
Main "B"
Vis de 16mm
tête plate
Entretoise
mâle/femelle
A l'aide de ruban
adhésif, placer le
gabarit papier sur la
porte, bien parallèle
au chant. Le carré
sert de repère.
Pointer les 4 trous et
percer.
(foret de12 mm)
Laisser si possible
le carré dans le
fouillot
Trou
lisse
Enjoliveur
de cylindre
Trou
taraudé
Bague
