H-3797

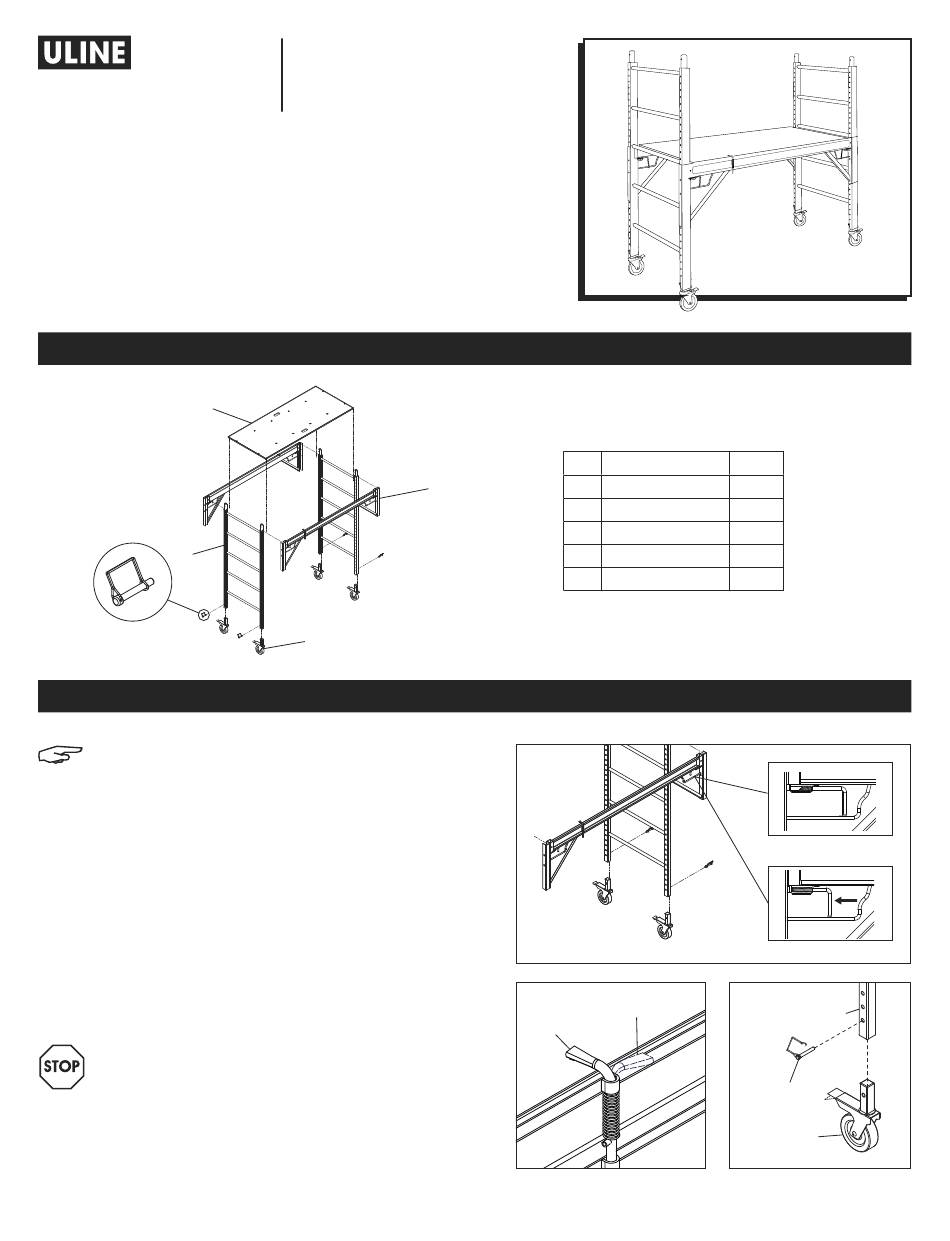

6' STEEL ROLLING
SCAFFOLD
B
A
D
NOTE: Identify all components according to
chart above. If any components are missing or
damaged, contact Uline Customer Service at
1-800-295-5510.
1. Attach each side brace (C) to end frames (A) at the
desired platform height. Ensure locking pins on each
side brace are fully locked in the end frame at all
four locations. (See Figure 1)
2. Install platform (B). Ensure it is fully seated and level
in both side braces (C). Ensure the deck pins are in
the engaged position. (See Figure 2)
3. Install four casters (E) into both end frames (A)
and secure with snap pins (D). (See Figure 3)
WARNING! Side braces must be level and
locked before using. All four casters must be
locked before use. Follow all applicable ANSI
and OSHA guidelines along with state and
local codes for use of the product.
PAGE 1 OF 9
1-800-295-5510
uline.com
BASE UNIT PARTS
C
E
BASE UNIT ASSEMBLY
Pour le français, consulter les pages 7-9.
#
DESCRIPTION
A
End Frame
B
Platform
C
Side Brace
D
Snap Pin
E
5" Caster
Figure 1
Figure 2
Disengaged
Engaged
Para Español, vea páginas 4-6.
QTY.
2
1
2
4
4
Unlocked
Locked
Figure 3
A
D
E
0824 IH-3797
