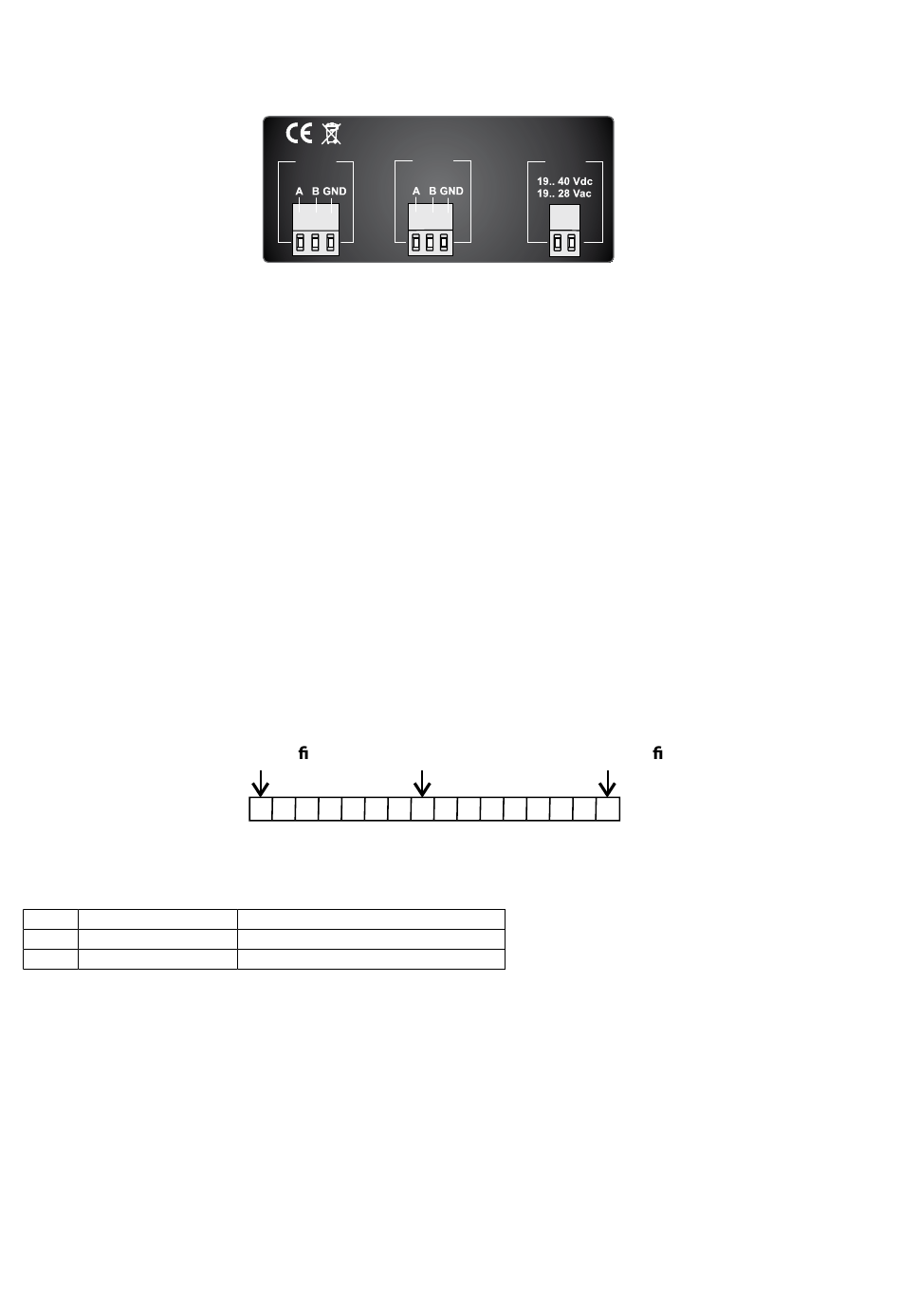

7.0 Branchements électriques
Les branchements des ports en série et de l'alimentation sont représentés de la manière suivante. Nous vous recommandons d'utiliser des
câbles blindés pour le branchement des ports RS485.

8.0 Affichage des erreurs

Les erreurs éventuelles s'affichent directement sur l'écran.
Vous trouverez ci-dessous les erreurs possibles accompagnées de leur signification respective. Elles clignotent en lieu et place de la valeur
numérique de taille que vous souhaitez afficher. Si le module ne présente aucune valeur dans la liste d'affichage, LISTE VIDE apparaît.
8.1Affichage des rapports d'erreurs
NOANSWER : le module I/O branché sur le RS485 Master ne répond pas.
SLAVE ERROR : message d'erreur reçu par le module I/O branché sur le RS485 Master
RX ERROR: valeur non disponible en raison d'une erreur dans la réponse du module I/O branché sur le RS485 Master
SINGLE ERROR: existence d'une erreur non définie.
8.2 Affichage des fonctions d'erreurs
BAD INPUT:valeur d'un ou de plusieurs opérateurs non disponibles.
DIVISION_BY_ZERO : L'opération prévoit une taille à valeur nulle comme dénominateur.
8.3 Affichage alarme
TOO HIGH : la valeur de la fonction dépasse le seuil supérieur
TOO LOW : la valeur de la fonction est inférieure au seuil

9.0 Registres MODBUS accessibles via le port RS485 Slave

Le module S401-L rend accessibles les tailles lues et traitées via les emplacements de registre 16 octets par le port en série RS485. Dans
les tableaux suivants, la notation octets [x:y] est utilisée, elle affiche tous les octets de x à y.
Par exemple, octet [2:1] indique l'octet 2 et l'octet 1 et sert à illustrer la signification des différentes combinaisons de valeurs des deux octets.
Les registres présentent la structure suivante :
bit le plus signi catif
9.1 Commandes MODBUS prises en charge
Code Fonction
03 Read Holding Registers
04 Read Input Registers
R 485 S
SLAVE MASTER
1 2 3 1
bit d'index
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
Word (16 bits) : registre Modbus
Description
Lecture de registres Word jusqu'à 2 fois
Lecture de registres Word jusqu'à 2 fois
RS485 POWER
SUPPLY
3 4 5 7 8
bit le moins signi catif
9
