Vous pouvez effectuer les réglages suivants :
Langue
Permet de sélectionner la langue de l'instrument : italien, anglais, français.
Affichage des données
Permet de sélectionner le nombre de données affichées sur le même écran : 3 lignes, 2 lignes, 1 ligne (valeur) par affichage.
Contraste
Règle le contraste de l'écran un. Valeurs comprises entre 1 et 15.
Paramètres système
Permet de saisir les paramètres de communication des deux ports RS485.
Module Master
Réception du temps mort
Indique le temps mort du délai de réception pour le module Master : durée max. attendue par le Master avant la réponse du module Slave
raccordé, avant que l'opération ne soit considérée comme défaillante.
Valeurs comprises entre 10 ms et 2,55 s (100 ms par défaut) :
Parité
Type de contrôle de la parité du port : aucun, droit, impair. Par défaut : aucun.
Vitesse Tx/Rx
Règle la vitesse de communication du port. Valeurs de bauds admissibles : 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600 et
115200. Par défaut : 38 400 .
Délai d'émission
Délai pris par le Master avant d'émettre une demande à un Slave.
Valeurs comprises entre 10 ms et 2,55 s (100 ms par défaut).
Module Slave
Adresse de l'instrument
Adresse attribuée à l'instrument si il est utilisé en tant que Modbus-Slave.
Par défaut : 1.
Parité
Type de contrôle de la parité du port : aucun, droit, impair. Par défaut : aucun.
Vitesse Tx/Rx
Règle la vitesse de communication du port. Valeurs de bauds admissibles : 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600 et
115200. Par défaut : 38 400 .
Délai de réponse
Délai de réponse en caractères. Indique le nombre de pauses tous les 6 caractères, insérées entre la fin du message Rx et le début du
message Tx. Valeurs comprises entre 0 et 20 (par défaut : 0).
Pour plus d'informations sur le menu des paramètres, veuillez consulter les schémas à la fin de ce mode d'emploi.
Activation de la fonction de défilement automatique
Activé/désactivé
Active ou désactive le défilement automatique des valeurs affichées. Par défaut : désactivé

5.0 Affichage modes de fonctionnement

Lors de l'affichage, l'instrument indique sur l'écran la valeur des tailles définies dans la liste d'affichage ; il peut y avoir 1, 2 ou 3 données par
affichage. Appuyez sur les boutons UP et DOWN pour déplacer des données d'une position à une autre, dans le cas où toutes les données
ne peuvent être indiquées sur un seul affichage. Voici un exemple pour 3 données par affichage : VAR (variable)

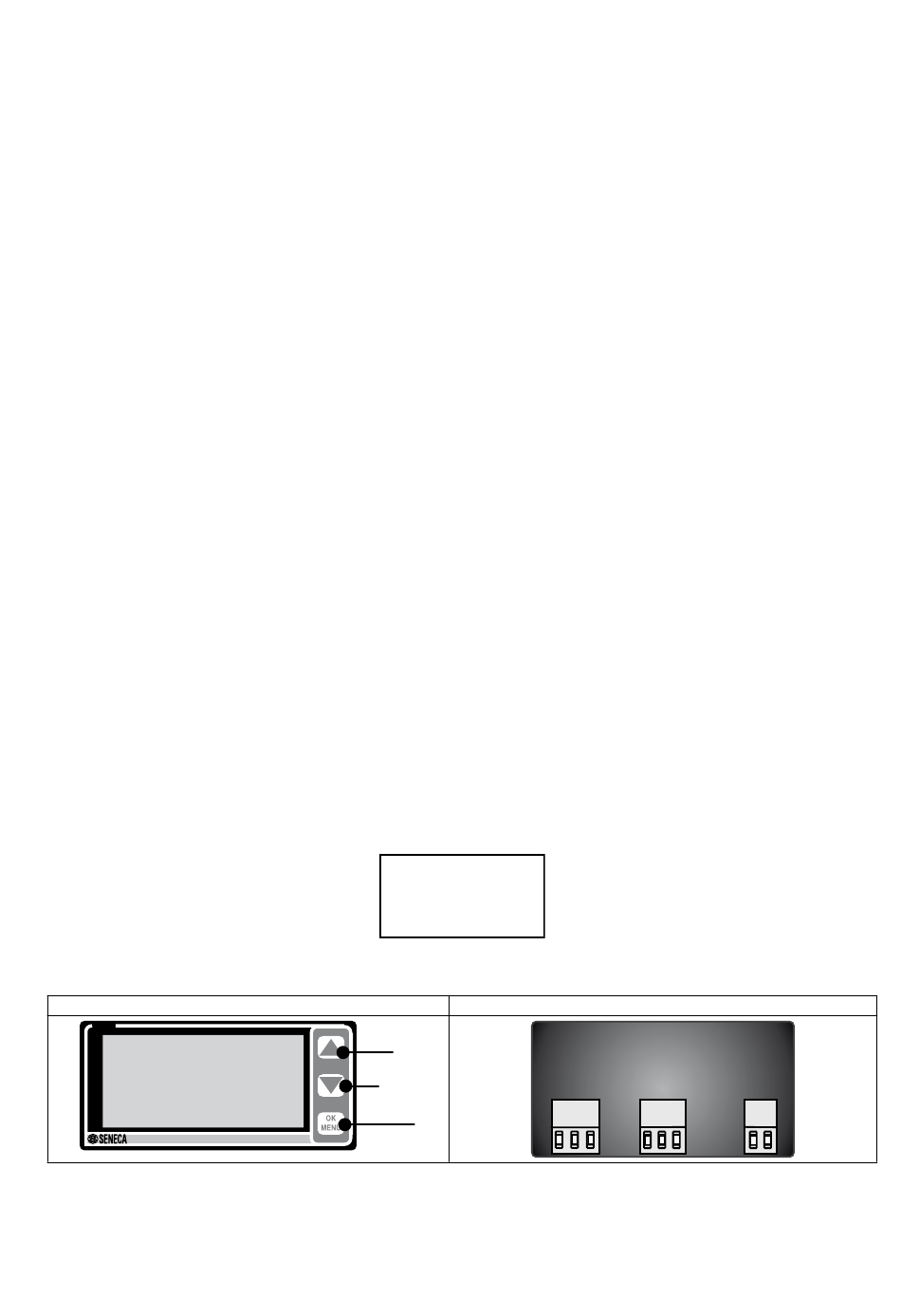

6.0 Position des touches et des bornes

Sur la face avant : écran et touches
S401
VAR1 10 W
VAR2 10 W
VAR3 10 W
Sur la face arrière : bornes
HAUT
BAS
OK/MENU
8
RS485 RS485
SLAVE MASTER
1
1 2 3 3 4 5
Power
Supply
7 8
