4.1

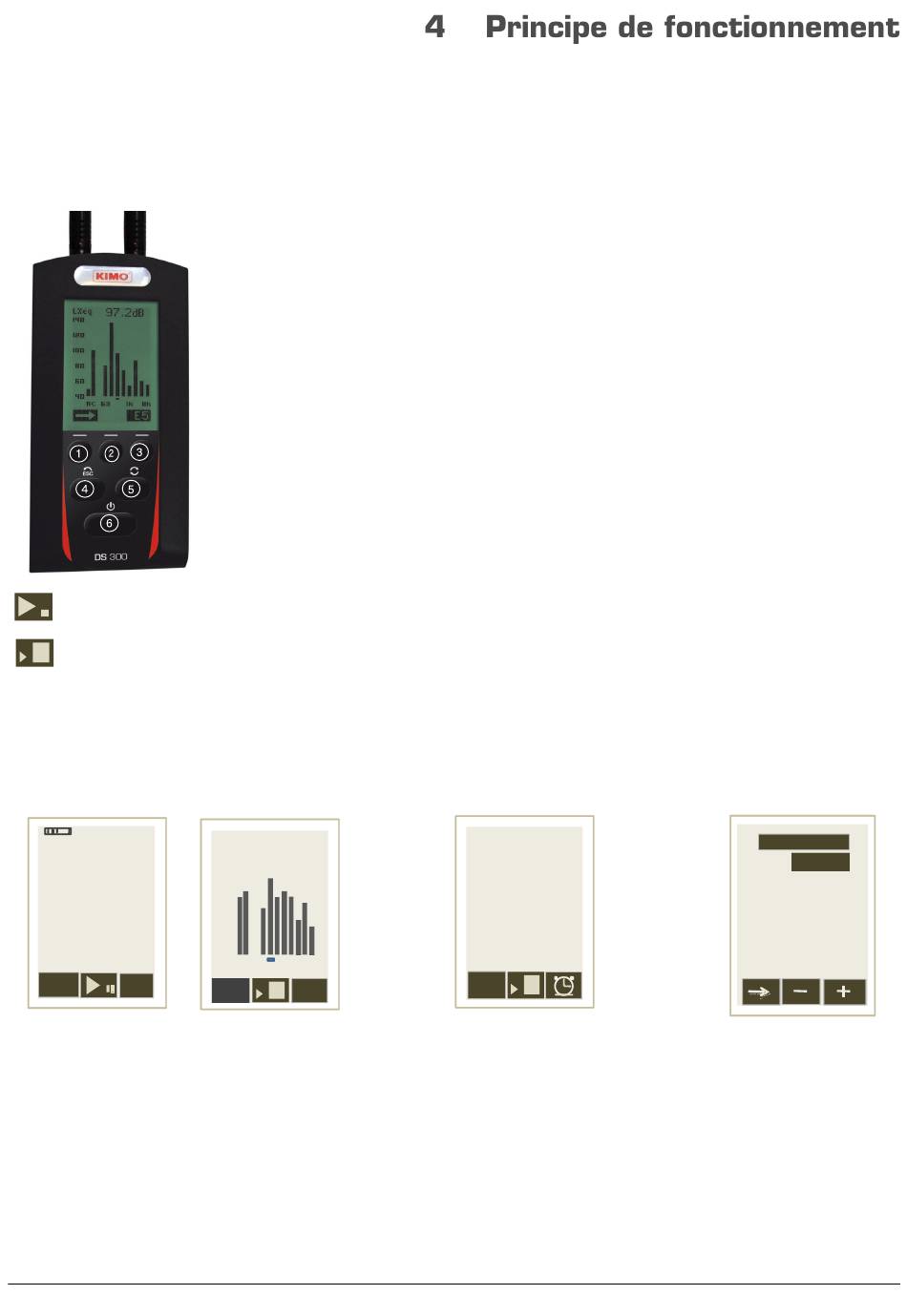

Présentation du clavier
A la mise en marche de l'appareil, l'écran propose trois modes de fonctionnement. Ces modes sont accessibles à partir des
touches 1, 2 et 3. La touche 5 permet d'accéder aux écrans de paramétrage de lecture ou de transfert des données. Le
retour à l'écran de démarrage dans les différents modes est obtenu en activant la touche 4.
Pendant la mesure, la touche 4 permet également de quitter l'écran en cours.
: la mesure est en cours
: la mesure est achevée ou va être lancée
4.2
Présentation des écrans
Trois écrans représentent les différents modes de mesure et calibration accessibles à partir des touche 1, 2 et 3.
: 115.7
LCpk
dB
85,
2
dBA
.
115.7
max
73.4
min.
LAF
Raz
Sonomètre classique et
analyseur fréquentiel
L'appui sur la touche 5 fait apparaître l'écran pour le choix des différents paramétrages accessibles. Déplacer le curseur
avec les touches « flèches » puis valider avec la touche 3.
8
① ② ③
Touches de fonction : elles sont directement associées aux textes de l'écran
LCD situés au dessus et permettent le choix du mode et le paramétrage de la mesure.
④
Touche Quitter : permet de quitter l'écran en cours
⑤
Touche Ecran : permet d'accéder à partir des écrans de mesure aux différents autres
écrans
⑥
Bouton Marche/Arrêt
Remarque importante : Les touches de fonction 1 -2 -3 sont représentatives du texte au logo
situés au dessus dans l'écran , ce qui signifie :
LXeq :103.8dB
140
120
100
080
060
040
A C
63
250
1k
4k
0,5s
125
V1 dB V2
LCpk
100.6
115.8
LAeq, DI
90.6
95.8
LCeq,DI
96.8
102.5
00 / 00 : 00 : 00
40
Dosimètre-exposimètre
analyseur à stockage
Calibration
Ref :
94.0dB
Cr.Cl : 0.0
V1
V2
-0.3
0.0
Calibration
Principe de fonctionnement
