NETGEAR XS512EM Installation

Installation
NETGEAR
Commutateur à 12 ports 10 gigabits/Multi-Gigabit géré
intelligent Plus avec 2 ports combinés SFP+ (XS512EM)
Commutateur à 24 ports 10 gigabits/Multi-Gigabit Ethernet
géré intelligent Plus avec 2 ports combinés SFP+ (XS724EM)
XS512EM
Contenu de la boîte
Ouvrez la boîte et vérifiez son contenu :
• Commutateur modèle XS512EM ou XS724EM
• Cordon d'alimentation, localisé en fonction du pays de vente
• Quatre pieds en caoutchouc pour installation sur une table
• Trousse de montage en bâti
• Guide d'installation
Connexion du commutateur à votre réseau
Pour les connexions Gigabit, utilisez des câbles Ethernet de catégorie 5e (Cat 5e)
ou supérieure munis de connecteurs RJ-45. Pour utiliser un port SFP+, vous
devez insérer un émetteur-récepteur SFP+ 10 G ou SFP 1 G, disponible auprès de
NETGEAR.
Étape 1. Branchez l'équipement.
Internet
Liaison 10 G à
connexion NAS
10 G
SFP+
LED
SFP+
LED
XS724EM
Liaison 1 G à
ordinateur
Étape 2. Branchez à la prise murale.

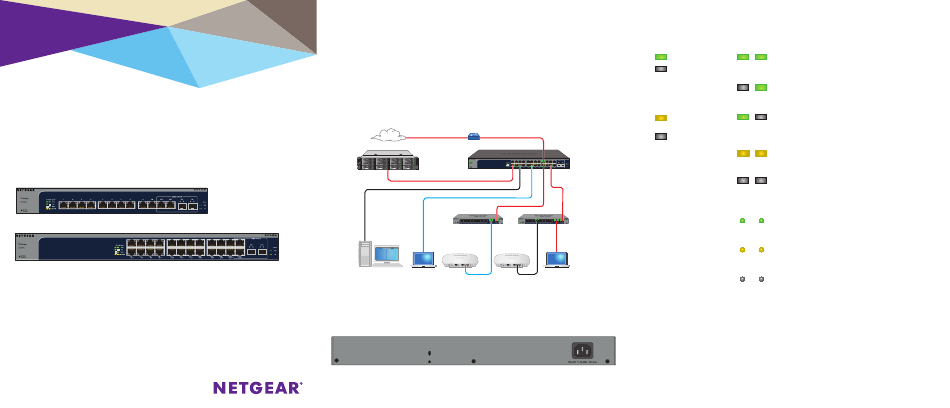

Exemples de branchements
Routeur réseau
Commutateur
XS724EM
Commutateurs
GS110EMX
Liaison Liaison
2,5 G à AP 1 G à AP
Liaison 2,5 G
Liaison 10 G à ordinateur
à ordinateur
avec port Thunderbolt
de jeu 2,5 G
Étape 3. Vérifiez l'état.
Voyant d'alimentation Voyants des ports Ethernet
Allumé Liaison 10 G (voyants des deux ports allumés). Les
deux voyants de ports clignotants indiquent que le
Éteint
trafic est actif.
Liaison 5 G (voyant du port gauche éteint, voyant du
port droit allumé). Le voyant du port droit clignotant
Voyant du ventilateur
indique que le trafic est actif.
Vérifier le Liaison 2,5 G (voyant du port gauche allumé, voyant
ventilateur du port droit éteint). Le voyant du port gauche
clignotant indique que le trafic est actif.
Normal
Liaison 1 G ou 100 M (voyants des deux ports
allumés). Les deux voyants de ports clignotants
indiquent que le trafic est actif.
Aucune liaison (voyants des deux ports éteints).
Voyants des ports SFP (ronds)
Liaison 10 G (voyants des deux ports allumés). Les
deux voyants de ports clignotants indiquent que le
trafic est actif.
Liaison 1 G (voyants des deux ports allumés). Les
deux voyants de ports clignotants indiquent que le
trafic est actif.
Aucune liaison (voyants des deux ports éteints).
Remarque : Les ports combinés vous permettent d'établir une connexion 1 G ou
10 G avec le port Ethernet RJ-45 ou le port SFP+. Vous ne pouvez pas utiliser
simultanément les ports RJ-45 et SFP+.
Câbles et vitesses
Le tableau suivant décrit les câbles réseau que vous pouvez utiliser pour les
branchements du commutateur et les vitesses prises en charge par ces câbles
jusqu'à 100 mètres (328 pieds).
(suite à la page suivante)
