ID100KNX
1 - INSTALLATION

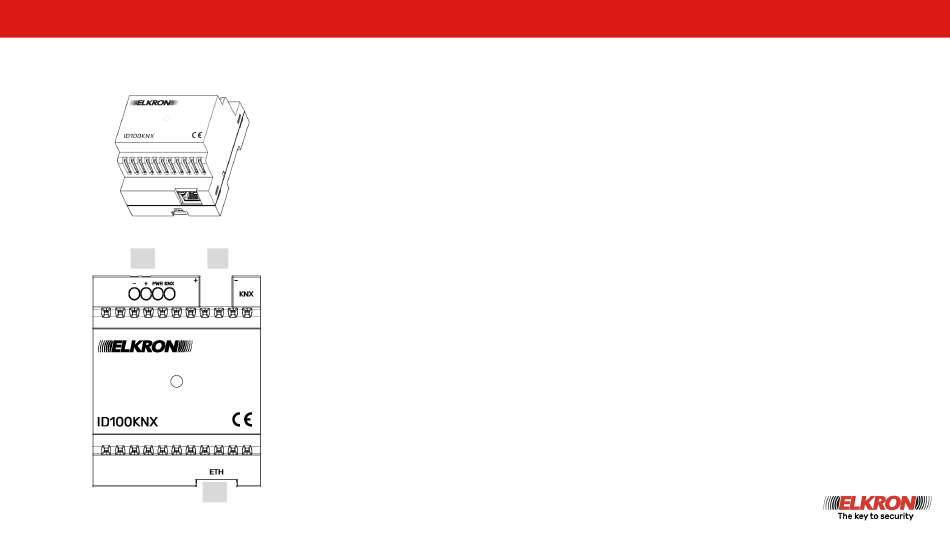

Fixez le dispositif sur une barre DIN, taille 4 modules.
1
2
1. Connecter les bornes + et – à une alimentation de la centrale (+V1, -V1 ou
+V2,-V2) ou à l'alimentation supplémentaire SA700 (+V,-V), ou utiliser une
alimentation externe dans la gamme 10-26 Vdc, d'au moins 8W.
2. Connecter le bus Konnex au connecteur KNX.
3. Connecter un câble réseau (CAT5 UTP ≤ 10m) au port LAN (ETH) sur le
même réseau local que la centrale.
LED PWR : alimentation présente.
LED KNX : bus Konnex connecté.
3
LBT81157_DS80ID01-003
MISE EN SERVICE DE L'INTERFACE DOMOTIQUE ID100KNX
1
Publicité
Manuels Connexes pour Elkron ID100KNX
Sommaire des Matières pour Elkron ID100KNX
- Page 1 3. Connecter un câble réseau (CAT5 UTP ≤ 10m) au port LAN (ETH) sur le même réseau local que la centrale. LED PWR : alimentation présente. LED KNX : bus Konnex connecté. LBT81157_DS80ID01-003 MISE EN SERVICE DE L'INTERFACE DOMOTIQUE ID100KNX...
- Page 2 ID100KNX 2 - CONFIGURATION ID100KNX Le ID100KNX est configuré en usine avec une adresse IP statique de192.168.1.101 . Pour accéder aux pages de configuration ID100KNX, ouvrez un navigateur sur un dispositif connecté au même sous-réseau et configurez : https://192.168.1.101 Saisir le mot de passe. La valeur d’ usine est : password A l'aide du menu déroulant sous Changer de langue, il est possible de changer la langue de l'interface de configuration.
- Page 3 Sur cette page, il est également possible de changer le mot de passe pour accéder à le dispositif. NOTE: Le ID100KNX est configuré en usine avec DHCP désactivé, Adresse IP 192.1.68.1.101, Masque réseau 255.255.255.0, Gateway 192.168.1.1. Les DNS ne sont pas utilisés.
- Page 4 Definir Nom Utilisateur et Mot de passe que l’interface ID100KNX utilise pour communiquer avec la centrale. Définir le numéro de l'interface ID100KNX (Gateway) connectée à la centrale. Plusieurs interfaces ID100KNX peuvent être connectées, en fonction du modèle de la centrale :...
- Page 5 Configuration des données d'entrée L'interface ID100KNX permet d'associer 32 entrées de centrale avec le même nombre d'adresses de groupe dans l'environnement Konnex et 30 sorties de centrale avec le même nombre d'adresses de groupe dans l'environnement Konnex. De cette manière, la centrale peut activer et désactiver les dispositifs Konnex tels que les lumières, les relais, etc.
- Page 6 Cela permet à la centrale de connaître l'état de la sortie en temps réel, même si elle est contrôlée par d'autres dispositifs. Les touches permettent de passer entre les 15 premières entrées et les 15 suivantes. Pour enregistrer les paramètres Konnex, cliquez dans la zone Enregistrer la configuration KNX. LBT81157_DS80ID01-003 MISE EN SERVICE DE L'INTERFACE DOMOTIQUE ID100KNX...
- Page 7 Sauvegarde de la configuration et modification du mot de passe Il est possible de sauvegarder la configuration de l'interface ID100KNX en l'exportant dans un fichier, tout comme il est possible d'importer la configuration de l'interface en sélectionnant un fichier précédemment sauvegardé.
- Page 8 Ajoutez l'interface KNX aux périphériques IP. • Activez les entrées et sorties utilisées dans l’interface. • Configurez les entrées et sorties de la même manière que vous configurez les autres E/S [I/O]. LBT81157_DS80ID01-003 MISE EN SERVICE DE L'INTERFACE DOMOTIQUE ID100KNX...
- Page 9 ID100KNX 9 – CONFIGURATION CENTRALES Accéder au menu : CONFIGURATION – PÉRIPHÉRIQHES IP – EN/SO KONNEX La touche permet d'ajouter une nouvelle interface KNX. LBT81157_DS80ID01-003 MISE EN SERVICE DE L'INTERFACE DOMOTIQUE ID100KNX...
- Page 10 La touche Configuration permet d'ouvrir une nouvelle page du navigateur à l'adresse de l'ID100KNX afin d'accéder à sa page de configuration. La touche Test de Présence permet de vérifier la présence de l'ID100KNX à l'adresse définie. LBT81157_DS80ID01-003...
- Page 11 Les sorties sont caractérisées par : MODE Sortie. Par défaut ils sont tous désactivés. Activer ceux qui sont effectivement utilisés, c'est- à-dire ceux auxquels une adresse de groupe a été associée dans l'interface ID100KNX. LBT81157_DS80ID01-003 MISE EN SERVICE DE L'INTERFACE DOMOTIQUE ID100KNX...
- Page 12 Par exemple, l'image montre la configuration de la première sortie de l'interface KNX (KX01.33) définie comme une impulsion avec d’une durée de 1 seconde. LBT81157_DS80ID01-003 MISE EN SERVICE DE L'INTERFACE DOMOTIQUE ID100KNX...
- Page 13 ID100KNX 13 – CONFIGURATION CENTRALES Accéder au menu : CONFIGURATION – PÉRIPHÉRIQHES IP – EN/SO KONNEX La touche permet d'ajouter une nouvelle interface KNX. LBT81157_DS80ID01-003 MISE EN SERVICE DE L'INTERFACE DOMOTIQUE ID100KNX...
- Page 14 La touche Configuration permet d'ouvrir une nouvelle page du navigateur à l'adresse de l'ID100KNX afin d'accéder à sa page de configuration. La touche Test de Présence permet de vérifier la présence de l'ID100KNX à l'adresse définie. LBT81157_DS80ID01-003...
- Page 15 Les sorties sont caractérisées par : MODE Sortie. Par défaut ils sont tous désactivés. Activer ceux qui sont effectivement utilisés, c'est- à-dire ceux auxquels une adresse de groupe a été associée dans l'interface ID100KNX. LBT81157_DS80ID01-003 MISE EN SERVICE DE L'INTERFACE DOMOTIQUE ID100KNX...
- Page 16 Par exemple, l'image montre la configuration de la première sortie de l'interface KNX (KX01.33) définie comme une impulsion avec d’une durée de 1 seconde. LBT81157_DS80ID01-003 MISE EN SERVICE DE L'INTERFACE DOMOTIQUE ID100KNX...
- Page 17 17 – MISE À JOUR DU SW DE L'INTERFACE ID100KNX Les mises à jour du logiciel des interfaces ID100KNX sont contenues dans le package de mise à jour des les centrales. Par conséquent, une fois que la mise à jour vers une nouvelle version du logiciel de la centrale est lancée, la centrale elle-même mettra à...
