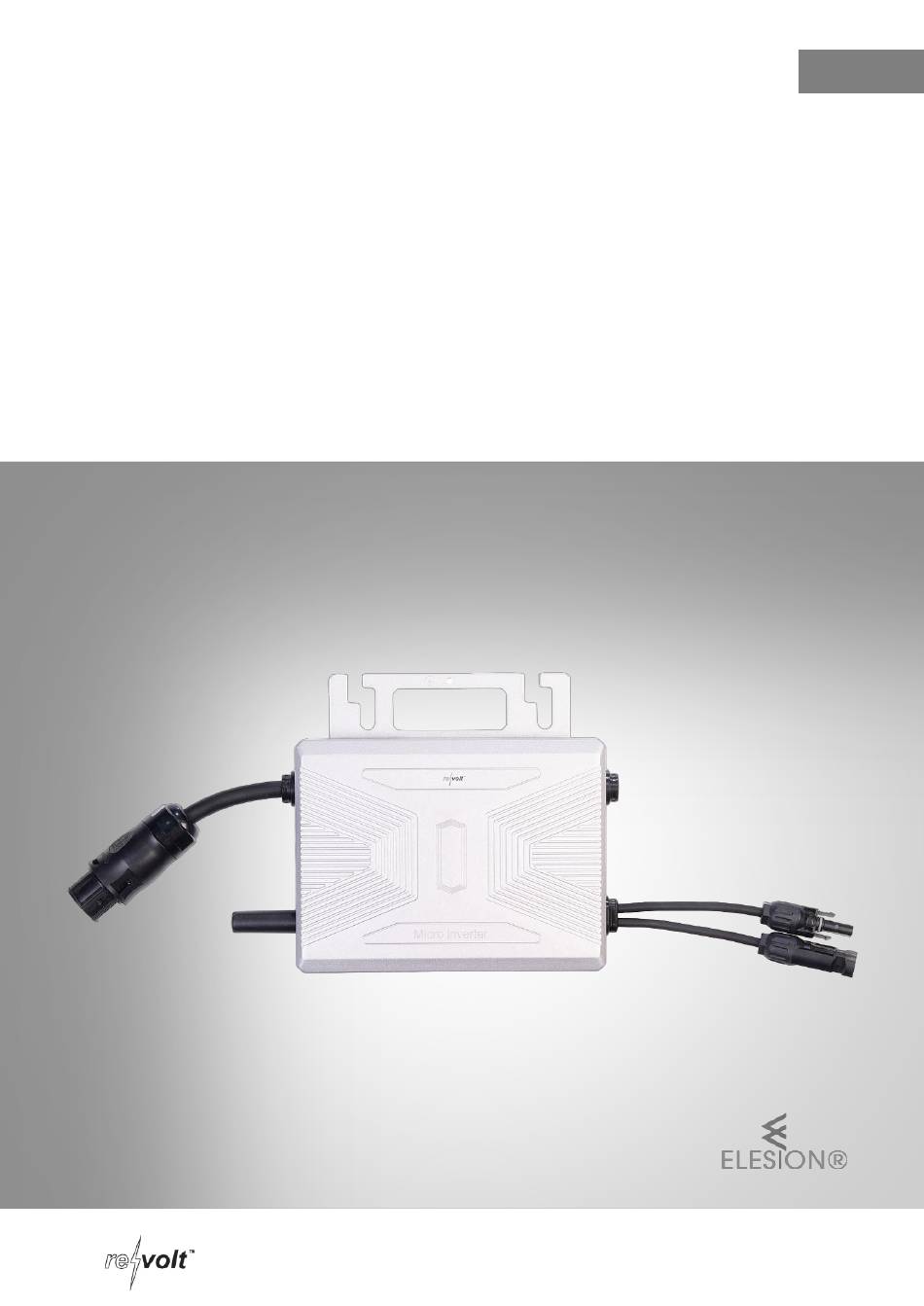

- Page 1 WLAN-Mikroinverter für Solarmodul SMI-400 bis 400 Watt, geprüft nach VDE-Normen, mit WLAN und App Bedienungsanleitung ZX-3718-675...
- Page 2 Microinverter mit App verbinden ..................18 Steuerseite des Microinverters ..................19 Photovoltaik (Eingang) ....................20 Wechselstrom (Ausgang) ....................20 Erzeugter Strom ......................20 Erzeugte Leistung ......................20 Statistiken ........................20 Einstellungen ........................20 Geräte-Einstellungen ...................... 21 Datenschutz ........................21 revolt – www.revolt-power.de...
- Page 3 Gerät zurücksetzen ......................22 Technische Daten ......................22 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. revolt – www.revolt-power.de...
- Page 4 Ihrem Mobilgerät herstellen kann. Ihr Mikroinverter ist kompatibel zu den Apps ELE- SION sowie Tuya Smart und Smart Life. Wir empfehlen für die Steuerung die kostenlose App ELESION. ELESION: Scannen Sie den QR-Code, um eine Übersicht weiterer ELESION-Produkte aufzurufen. revolt – www.revolt-power.de...
- Page 5 Meldung an den Netzbetreiber erfolgen! Wenden Sie sich daher an einen Elektrofachbetrieb, wenn Ihre Installation 600 Watt über- schreitet! Erklärung der verwendeten Bildzeichen Lesen Sie die Bedienungsanleitung. Lesen Sie die Bedienungsanleitung Vorsicht Stromschlaggefahr. Achtung, heiße Oberfläche Warnung revolt – www.revolt-power.de...
- Page 6 • Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus be- reits geringer Höhe beschädigt werden. • Halten Sie das Produkt fern von extremer Hitze. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. revolt – www.revolt-power.de...
- Page 7 Installationsprozess vollständig umgesetzt haben und die Bestätigung / Zulassung des Netzbetreibers erhalten haben. Nehmen Sie unter keinen Umständen Eingriffe oder Manipulationen am Mikroinverter oder anderen Teilen der Anlage vor. Beschädigungsgefahr durch unsachgemäße Veränderungen! Halten Sie alle Kontakte trocken und sauber! revolt – www.revolt-power.de...
- Page 8 • Installieren Sie den Mikrowechselrichter so, dass mindestens 5 cm Abstand zur nächsten Oberfläche eingehalten wird. Andernfalls kann sich der Microinverter überhitzen. • Nicht an Orten installieren, an denen Gase oder brennbare Stoffe vorhanden sein kön- nen. revolt – www.revolt-power.de...
- Page 9 Funkanlagen-Richtlinie 2014/53/EU, der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-3718 ein. revolt – www.revolt-power.de...
- Page 10 Produktdetails Montage-Halterung Reset-Taste (Rückseite) Stromanschluss mit Betteri-Stecker Status-LED (unten) WLAN-Antennenanschluss MC4-kompatibler PV-Anschluss revolt – www.revolt-power.de...
- Page 11 NICHT so an, dass er Sonne, Regen oder Schnee ausgesetzt ist. Lassen Sie einen Mindestabstand von 5 cm zwischen Mikroinverter und Photovoltaik- Modul, um einen ordnungsgemäßen Luftstrom zu ermöglichen. HINWEIS: Bei einer Betriebstemperatur des Microinverters von 65 °C und mehr, wird seine Leistung zur Vermeidung von Überhitzung gedrosselt. revolt – www.revolt-power.de...
- Page 12 • Geeignete Ausrüstung wählen (Werkzeug, Messgeräte, Schutzausrüstung) • Messergebnisse auswerten • Auswahl des Elektro-Installationsmaterials zur Sicherstellung der Abschaltbedingungen • IP-Schutzarten • Einbau des Elektroinstallations-Materials • Art des Versorgungsnetzes (TN, IT, TT) und dessen Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen, etc.) revolt – www.revolt-power.de...
- Page 13 Geräte (5 ~ 30 mA) sind konstruiert für Rückspeisung und werden bei Rück- speisung beschädigt. Ähnliches gilt für Wechselstrom-Störlichtbogen- schutzschalter. Sie sind nicht evaluiert für Rückspeisung und könnten bei Rückspeisung mit dem Output eines Photovoltaik-Inverters beschädigt wer- den. revolt – www.revolt-power.de...
- Page 14 Abschluss (Solarpanel an Microinverter und Microinverter mit Haustromnetz / Stromabnehmer verbunden) zur Verfügung. Während dieser Minute blinkt die Status-LED rot und wechselt dann zu blau blinkend. Das Koppeln mit der App ist auch erst zu diesem Zeitpunkt möglich. Mikroinverter Adapterkabel Mobilgerät WLAN-Router Solarmodul revolt – www.revolt-power.de...
- Page 15 Weile neu verbinden. • Eine Unterbrechung der WLAN-Verbindung hat keinen Einfluss auf die Stromerzeugung des Mikroinverters. • Der PV-Anschluss des Gerätes kann mit nur einem Solarmodul in einer Gruppe verbun- den werden. Die maximale Eingangsspannung beträgt 60 V DC revolt – www.revolt-power.de...
- Page 16 Mikroinverter Strom erzeugt. Schließen Sie die DC-Anschlüsse wieder an und achten Sie auf dreimaliges kurzes Blinken der Status-LED. • Überprüfen Sie die DC-Verbindung zwischen Mikroinverter und Solarmodul. • Überprüfen Sie, ob die Gleichspannung des PV-Moduls innerhalb des zulässigen Be- reichs liegt, der bei „Technische Daten“ angegeben ist. revolt – www.revolt-power.de...
- Page 17 Die Registrierung in der App erfolgt per E-Mail-Adresse. Eine genaue Erklärung des Registrierungs-Vorgangs sowie eine allgemeine Übersicht der App finden Sie online auf der Startseite von www.elesion.com. Die allgemeine Übersicht können Sie durch das Scannen des folgenden QR-Codes auch direkt aufrufen. revolt – www.revolt-power.de...
- Page 18 Sie den gewünschten Gerätenamen ein. So ist Ihr Mikroinverter später eindeutig zuordenbar. Wählen Sie, ob das Gerät zur Startseite hinzugefügt werden soll. Tippen Sie dann im Eingabefenster auf Fertig. 9. Tippen Sie unten auf Fertig. Der Mikroinverter wird Ihrer Geräteliste hinzugefügt. Sie gelangen zur Steuerseite des Geräts. revolt – www.revolt-power.de...
- Page 19 2. Steuern Sie Ihren Mikroinverter, indem Sie auf das entsprechende Symbol tippen. Zurück zum Mein-Zuhause-Tab Gesamtleistung Geräte-Einstellungen Erzeugter Strom (Übersicht) Geräte-Status Erzeugter Strom (grafisch) Informationen zu Wetter u.v.m. Leistungsdaten (grafisch) Photovoltaik-Strom (Eingang) Startseite Wechselstrom (Ausgang) Statistiken Wechselrichter-Temperatur Einstellungen revolt – www.revolt-power.de...
- Page 20 Tippen Sie unten auf Statistiken, um Ihre erzeugte Energie für Tage, Monate oder Jahre grafisch auszuwerten. Einstellungen Tippen Sie auf Einstellungen, um Geräte-Informationen zu erhalten. Außerdem können Sie durch Tippen auf Gebühreneinstellung den kWh-Preis für Ihren Strom eingeben, um die Ersparnis durch selbst erzeugte Energie direkt in Euro zu sehen. revolt – www.revolt-power.de...
- Page 21 Sie bitte folgende Punkte: • Löschen Sie alle Daten. • Entfernen Sie das Gerät aus der App. Eine Erklärung, weshalb bestimmte Personendaten zur Registrierung bzw. bestimmte Freigaben zur Verwendung benötigt werden, erhalten Sie in der App. revolt – www.revolt-power.de...
- Page 22 -20 °C – +65 °C Umgebungstemperatur Betriebstemperaturbereich Schutzklasse IP67 (Schutz gegen zeitweiliges Schutzart Untertauchen) Standard 802.11b/g/n Band 2,4 GHz WLAN 2.412 – 2.472 MHz Funkfrequenz Sendeleistung max. 12,13 dBm Maße 190 x 184 x 34 mm Gewicht 2,25 kg revolt – www.revolt-power.de...
- Page 23 Notizen revolt – www.revolt-power.de...
- Page 24 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)800–55 4000 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 13.09.2024 – AS//RM revolt – www.revolt-power.de...
- Page 25 SMI-400 Micro-onduleur solaire connecté 400 W Mode d'emploi ZX-3718-675...
- Page 26 Page de commande ......................19 Photovoltaïque (entrée) ....................20 Courant alternatif (sortie) ....................20 Électricité produite ......................20 Puissance produite ......................20 Statistiques ........................20 Réglages ........................20 Réglages de l'appareil ....................21 Protection des données ....................21 revolt – www.re-volt.fr...
- Page 27 Réinitialiser l'appareil ...................... 21 Caractéristiques techniques ................... 22 revolt – www.re-volt.fr...
- Page 28 Le produit est compatible avec les applications ELESION, Tuya Smart et Smart Life. Nous recommandons l'application gratuite ELESION. ELESION : Scannez le code QR pour accéder à une vue d'ensemble des autres produits ELESION. revolt – www.re-volt.fr...
- Page 29 Consignes préalables Explication des symboles Lisez le mode d'emploi avant l'utilisation. Lisez le mode d'emploi avant l'utilisation. Attention : risque de choc électrique. ATTENTION : surface brûlante ! Attention revolt – www.re-volt.fr...
- Page 30 N'utilisez pas ce produit à proximité d'appareils médicaux. Le boîtier du micro-onduleur fait office de dissipateur thermique et peut atteindre une température de 80 °C. Ne touchez donc pas le boîtier du micro-onduleur pendant son fonctionnement afin d'éviter tout risque de brûlure. revolt – www.re-volt.fr...
- Page 31 Ne procédez en aucun cas à des interventions ou à des manipulations sur le micro-onduleur ou sur toute autre partie de l'installation. Risque d'endommagement en cas de modifications non conformes ! Gardez tous les contacts secs et propres ! revolt – www.re-volt.fr...
- Page 32 Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. revolt – www.re-volt.fr...
- Page 33 2014/53/UE, concernant la mise à disposition sur le marché d'équipements radioélectriques. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. revolt – www.re-volt.fr...
- Page 34 Si la puissance dépasse 600 VA (600 watts), la mise en service et la notification ne peuvent être effectuées que par une entreprise d'électricité spécialisée et l'exploitant du réseau ! Consultez également les conditions de votre opérateur de réseau et la législation locale. revolt – www.re-volt.fr...
- Page 35 Une installation incorrecte peut entraîner de graves dommages matériels, par exemple un incendie. Vous pouvez être tenu personnellement responsable des dommages corporels et matériels. Si vous n'avez pas de connaissances particulières pour l'installation, n'effectuez pas l'installation vous-même, contactez un électricien ! revolt – www.re-volt.fr...
- Page 36 Vous ne devez pas utiliser un appareil de protection contre les courants de défaut alternatifs pour protéger le circuit correspondant au micro-onduleur, même s'il s'agit d'un circuit extérieur. Aucun des petits dispositifs de protection contre les courants de défaut (5 ~ 30 mA) n'est conçu pour la revolt – www.re-volt.fr...
- Page 37 2. Branchez la fiche à contact de protection dans une prise de courant standard appropriée. ATTENTION ! Assurez-vous que le câble de l'adaptateur à 3 fils est correctement branché au connecteur à 3 fils de votre adaptateur ! revolt – www.re-volt.fr...
- Page 38 électrique domestique / au collecteur de courant). Pendant cette minute, la LED d'état clignote en rouge, puis passe au bleu clignotant. L'appariement avec l'application n'est également possible qu'à ce moment-là. Micro- onduleur Câble adaptateur Appareil mobile Routeur wifi Module solaire revolt – www.re-volt.fr...
- Page 39 Une coupure de connexion wifi n'a aucune influence sur la production de courant du micro-onduleur. Le raccordement photovoltaïque de l'appareil peut être relié à un seul module solaire dans un groupe. La tension d'entrée maximale est de 60 V DC. revolt – www.re-volt.fr...
- Page 40 Nous recommandons l'application gratuite ELESION. Recherchez cette dernière dans Google Play Store (Android) ou dans l'App Store (iOS) ou scannez le code QR correspondant. Installez l'application sur votre appareil mobile. revolt – www.re-volt.fr...
- Page 41 5. Appuyez sur Ajouter. 6. Saisissez le mot de passe wifi du réseau Internet sans fil 2,4 GHz auquel le produit est connecté. Appuyez sur le symbole d'œil pour afficher ou masquer le mot de passe saisi. revolt – www.re-volt.fr...
- Page 42 être ajouté à la page d'accueil. Appuyez sur Terminé dans la fenêtre de saisie. 9. Appuyez en bas sur Terminé. Le produit est ajouté à votre liste d'appareils. Vous accédez à la page de contrôle de l'appareil. revolt – www.re-volt.fr...
- Page 43 Retour à la page d'accueil Puissance totale Réglages de l'appareil Électricité produite (aperçu) Statut de l'appareil Électricité produite (graphique) Informations sur la météo, etc. Données de performance (graphique) Courant photovoltaïque (entrée) Page d'accueil Courant alternatif (sortie) Statistiques Température de l'inverseur Réglages revolt – www.re-volt.fr...
- Page 44 Appuyez sur Paramètres pour obtenir des informations sur l'appareil. En outre, en appuyant sur Réglage des frais, vous pouvez saisir le prix du kWh pour votre électricité afin de voir directement en euros les économies réalisées grâce à l'énergie produite. revolt – www.re-volt.fr...
- Page 45 Réinitialiser l'appareil Maintenez le bouton Réinitialisation enfoncé pendant environ 10 secondes pour réinitialiser l'appareil, par exemple pour le reconnecter. Le bouton Réinitialisation se trouve à l'arrière de l'appareil, sous un autocollant rond qu'il faut d'abord enlever. revolt – www.re-volt.fr...
- Page 46 IP67, protection contre l'immersion Indice de protection temporaire Normal 802.11b/g/n Bande 2,4 GHz Réseau Internet sans fil Fréquence radio 2412 à 2472 MHz Puissance d'émission Max. 12,13 dBm Dimensions 190 x 184 x 34 mm Poids 2,25 kg revolt – www.re-volt.fr...
- Page 47 – www.re-volt.fr...
- Page 48 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV1 – 13.09.2024 – AS//RM revolt – www.re-volt.fr...
