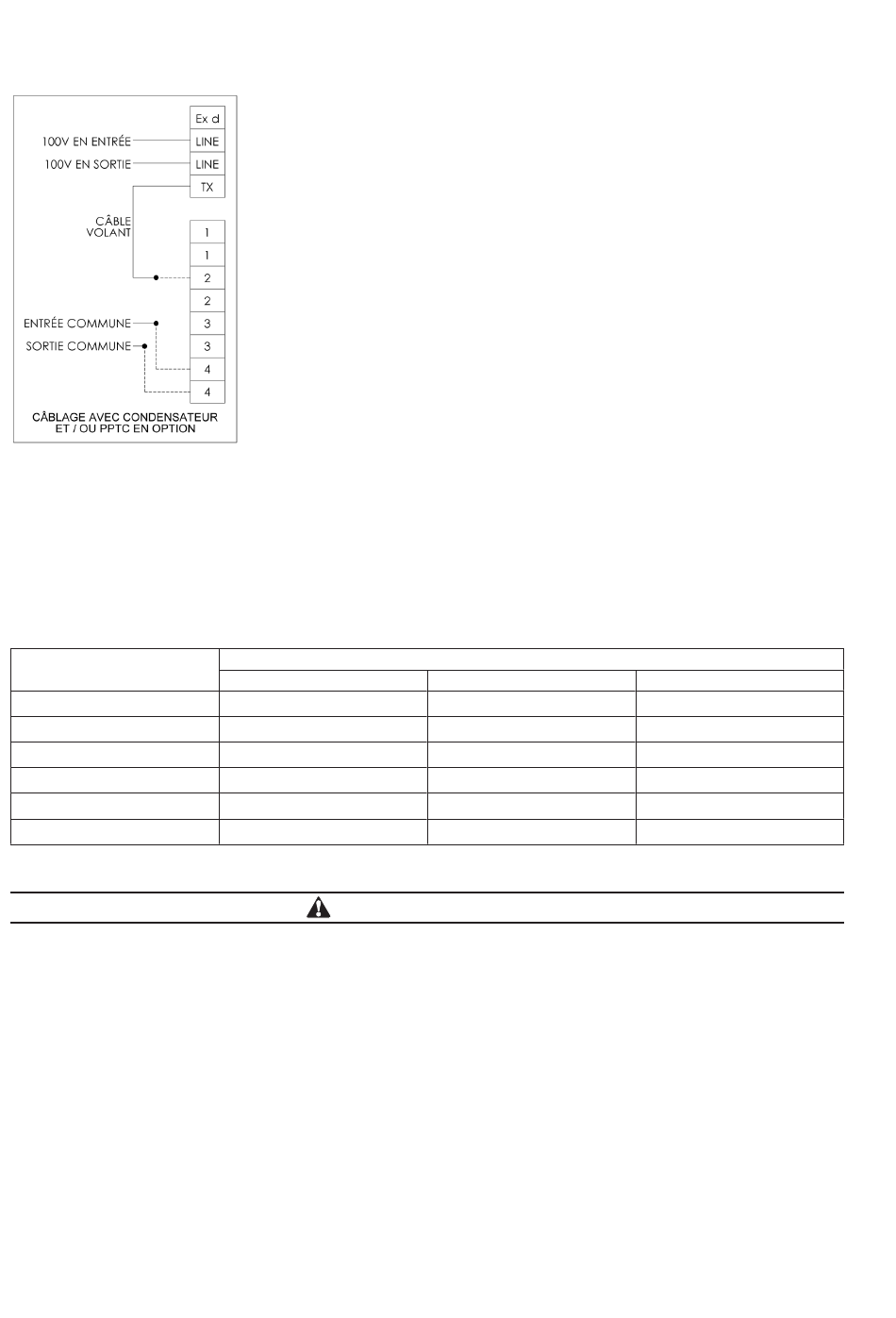

CÂBLAGE DB4BM AVEC CAPUCHON ET/OU PPTC EN OPTION
UTILISATION
La tension de ligne et la puissance de l'appareil sont indiquées sur l'étiquette de ce dernier. Le haut-parleur est
disponible en 3 puissances standard de 8, 15 et 25 watts. Différents niveaux sonores peuvent être obtenus en
sélectionnant les prises du transformateur dans l'appareil. Cf. le tableau ci-dessous pour plus de détails.
Si vous le demandez lors de la commande, vous pouvez également obtenir une connexion de 8 Ohms directe au moteur
pour connecter l'appareil à une source audio adaptée.
Prises du transformateur
1:2
2:3
3:4
1:3
2:4
1:4
L'appareil a une limite de température de fonctionnement supérieure certifiée de 85 °C, mais un service ininter-
rompu des appareils 25 W et 15 W n'est pas recommandé à des températures ambiantes supérieures à 70 °C .
Branchez les connexions de ligne 100 V aux bornes
marquées « line » (ligne) sur la carte de circuit imprimé,
en formant une boucle de sortie selon les besoins.
Utilisez le câble volant fourni ainsi que les connexions de
boucle d'entrée et de sortie courantes pour sélectionner
le niveau de puissance requis (cf. le tableau des prises à
la section 4).
25 W
25,0
12,5
6,0
4,0
2,0
1,0
AVERTISSEMENT
MANUEL TECHNIQUE DU HAUT-PARLEUR DB4BM
MANUEL TECHNIQUE DU HAUT-PARLEUR DB4BM
Manuel technique Eaton MEDC
Manuel technique Eaton MEDC
Puissance (W)
15 W
15,0
7 ,5
5,0
4,0
2,0
0,8
TM277.3
TM277.3
8 W
8,0
4,0
2,0
1,5
0,7
0,4
