ZEPHYRONLINE.COM

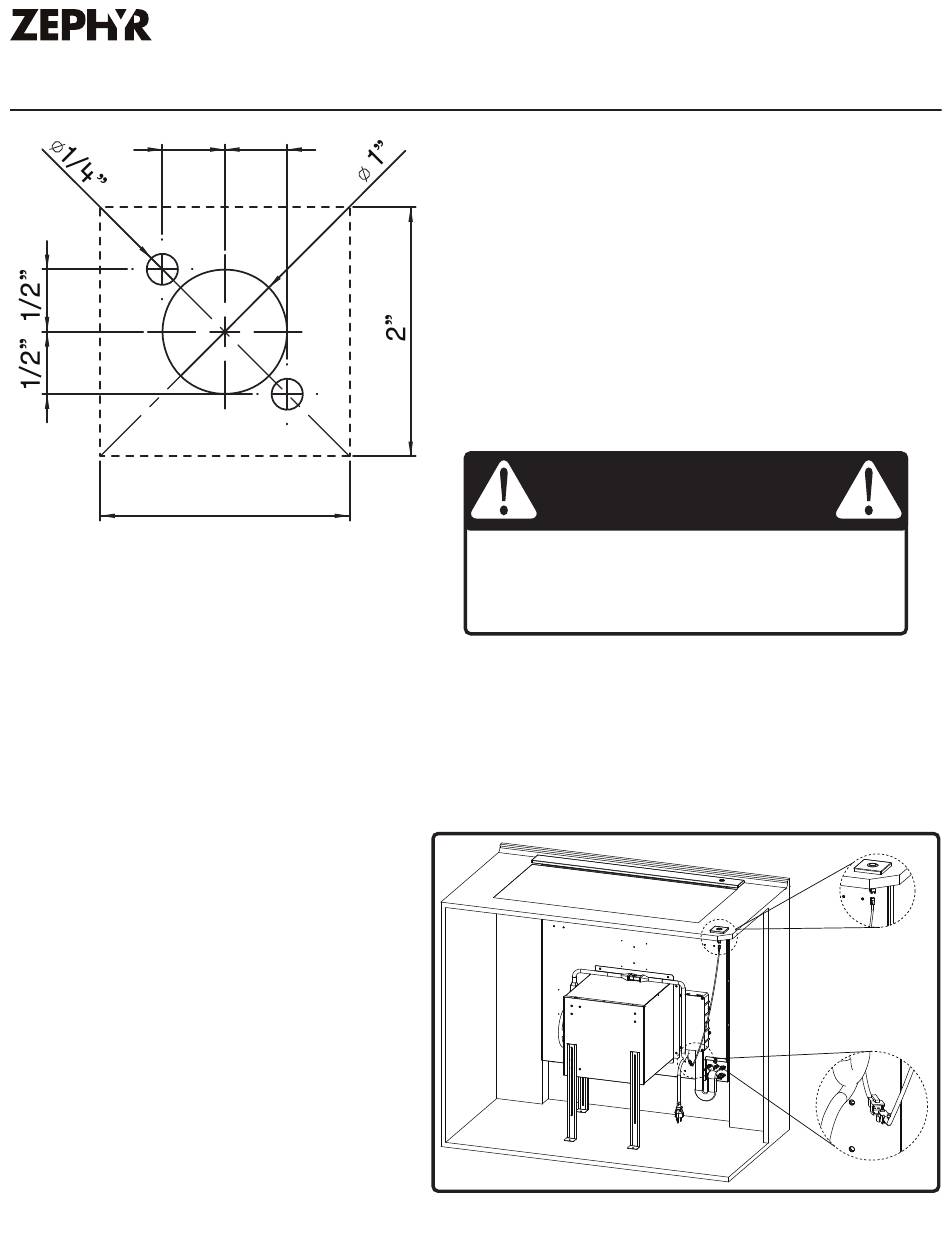

1/2" 1/2"
DÉCOUPÉ SUR LA LIGNE
POINTILLÉE SUR LA PREMIÈRE
PAGE
Instructions d'installation
1.
À l'aide du gabarit de droite, disposez le modèle à 3 trous sur le comptoir. Marquez les centres des trois trous à percer.
2. Percez soigneusement les trois trous à travers le comptoir. Veillez à ne pas endommager ou ébrécher la surface du
comptoir lors du perçage des trous.
3. Retirez la commande haut/bas du sac en plastique. Alignez la commande haut/bas avec les trois trous et positionnez
la commande haut/bas à l'endroit où les deux trous de 1/4 po ont été percés.
4. Fixez la commande haut/bas à l'aide de (2) vis avec rondelles sur les deux tiges filetées des commandes.
REMARQUE: Choisissez les vis appropriées en fonction
de l'épaisseur de la surface.
5. Sur le système de ventilation descendante,
localisez le boîtier électronique et retirez le
couvercle à l'aide de (4) vis. Dans le boîtier
électronique se trouve la carte de commande
avec un câble adaptateur en Y, un fil déjà
connecté au bouton haut/bas sur le dessus de la
cheminée du système de ventilation descendante
et l'autre fil disponible pour la connexion (FIG. A).
6. Connectez le câble d'extension de 70 pouces
au câble adaptateur en Y et connectez le câble
d'extension à la télécommande haut/bas.
7.
Si nécessaire, écartez l'excédent de câble et
fixez-le afin qu'il ne soit pas endommagé par des
objets stockés dans l'armoire.
Télécommande filaire haut/bas pour ZTV-E30AS et ZTV-E36AS
2"
Comment utiliser la télécommande haut/bas
Ne placez pas la télécommande haut/bas à un endroit où elle
pourrait interférer avec la cuisson, à un endroit où des casseroles
chaudes pourraient être placées ou à un endroit où des liquides
chauds pourraient être renversés sur la commande.
L'utilisation de la télécommande haut/bas désactive la
fonctionnalité du bouton haut/bas de la cheminée à tirage
descendant.
Liste des matériaux
1x télécommande haut/bas
1x câble d'extension de 70 pouces
2x (vis M3 x 30)
2x (vis M3 x 15)
2x rondelles
AVERTISSEMENT
Pour réduire le risque de brûlures ou d'inflammation
des vêtements en passant la main au-dessus des
brûleurs, la télécommande doit être montée à au moins
4 pouces de tout brûleur de la table de cuisson.
DDA-0003
FIG. A
