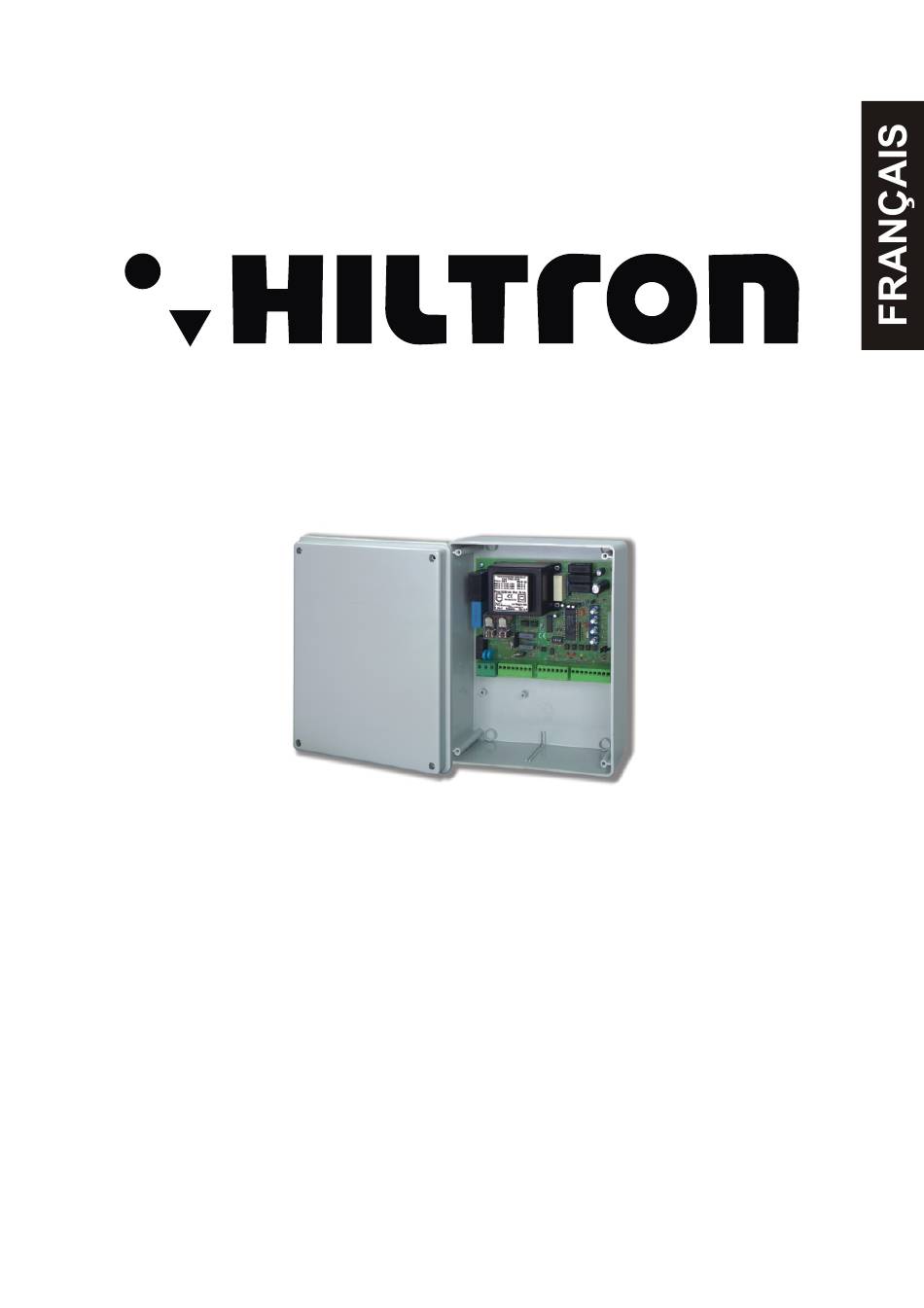

- Page 1 PCM20 Centrale de automatisation à 230V pour portail de vantaux MANUEL DE L'UTILISATEUR...
- Page 2 PCM20 - Manuel de l'utilisateur security Normes générales pour la sécurité Lire attentivement les instructions avant de commencer I'installation du produit et les conserver pour futurs références. Installation,connexions électriques et réglage doivent être effectués dans le respect des règles d'une bonne téchnique et de sécurité...
- Page 3 Introduction security Index Introduction Chapitre 1 1.1 Description de circuit..................4 1.2 Caractéristiques fonctionnelles .................4 1.3 Caractéristiques tecniques................4 Installation Chapitre 2 2.1 Description de circuit..................5 2.2 Exemple de montage de l’installation..............6 2.3 Description de bornier ..................7 2.4 Connexions .......................8 2.4.1 Réseau d’alimentation, clignotant et embrayages .........8 2.4.2 Cellules photoélectriques...............9 2.4.3 LED de signalisation, commandes et électro serrure ......10 2.4.4 Décodeur DEC20 avec antenne BIRD..........11...
- Page 4 Comme client, vouz avez le privilège d’accéder à une série de services, avant entre tous l'assistance technicque téléphonique sur les produits . Description de la centrale La PCM20 est une centrale d’automatisation pour portails de vantaux. Elle gère deux embrayages 230Vca 700VA max chacun, type MB3DX (pour vantail droite) et MB3SX (pour vantail gouche) produits de la HILTRON.
- Page 5 Installation security Installation Description de circuit 230V Op. Com Cl Op. Com NC Com NC 230V STOP 4 5 6 7 8 9 10 11 12 13 14 15 16 17 20 21 22 23 24 25 26 27 JP2 / JP3 Exclusion canal B Fusible réseau LED 5 Contrôle impulsion A...
- Page 6 PCM20 - Manuel de l'utilisateur security Example de montage de l’installation PCM20 Centrale pour automatisation FX55D (TX) Cellules photoélectriques émetteurs de ouverture FX55D (RX) Cellules photoélectriques récepteurs de fermeture LAMP / PULSAR Clignotant 230V BIRD Antenne avec récepteurVHF Électro serrure...
- Page 7 Installation security Description de bornier 230V Op. Com Cl Op. Com NC Com NC 230V STOP 4 5 6 7 8 9 10 11 12 13 14 15 16 17 20 21 22 23 24 25 26 27 1 - Phase ±...
- Page 8 PCM20 -Manuel de l'utilisateur security Connexions 2.4.1 Réseau d’alimentation, clignotant et embrayages 230V Op. Com Cl Op. Com NC Com NC 230V STOP 4 5 6 7 8 9 10 11 12 13 14 15 16 17 20 21 22 23 24 25 26 27...
- Page 9 Installation security 2.4.2 Cellules photoélectriques 230V Op. Com Cl Op. Com NC Com NC 230V STOP 4 5 6 7 8 9 10 11 12 13 14 15 16 17 20 21 22 23 24 25 26 27 24V~ 24V~ FX55D ( FX55D ( 24V~...
- Page 10 PCM20 - Manuel de l'utilisateur PCM20 - Manuel de l'utilisateur security security 2.4.3 LED de segnalisation, commandes, eléctro serrure 2.4.3 LED de segnalisation, commandes, eléctro serrure 230V 230V Op. Com Cl Op. Com Cl Op. Com NC Op. Com NC...
- Page 11 Installation Installation security security 2.4.4 Décodeur DEC20 avec antenne BIRD 2.4.4 Décodeur DEC20 avec antenne BIRD DEC20 Com Op. Com NC Com NC STOP 15 16 17 15 16 17 20 21 22 23 24 25 26 27 20 21 22 23 24 25 26 27 Jumpers JP2 - JP3 Canal B Toutes les deux ON Toutes les deux OFF...
- Page 12 PCM20 - Manuel de l'utilisateur security Programmation Logique de fonctionnement La centrale PCM20 peut fonctionner selon deux différents logiques de fonctionnement, décrites en détail dans le chapitre 4 “Fonctionnement”; elles sont adaptables aux différentes exigences de l’utilisateur: Fonctionnement automatique Fonctionnement pas à pas avec STOP C’est possible programmer le type de fonctionnement à...
- Page 13 Fonctionnement security Exclusion de deuxième embrayage C’est possible désactiver le contrôle du moteur 2 au cas où la centrale PCM20 est destinée à automatiser une porte avec un seul vantail. Cette configuration est determinée par le jumper JP1: JP1 ON (défault) Contrôle des deux embrayages.
- Page 14 PCM20 - Manuel de l'utilisateur security Fonctionnement LEDs de contrôle Il y a cinq LEDs sur le circuit pour faciliter le contrôle de fonctionnement des appareils periphériques et des impulsions de commande: LED 1 rouge Contrôle état des cellules photoélectrique de fermeture...
- Page 15 Manutention security Logiques de fonctionnement 4.2.1 Fonctionnement AUTOMATIQUE IMPULSIONS DE COMMANDE ENGAGE ENGAGE IMPULSION ÉTAT DE CELLULE CELLULE IMPULSION A IMPULSION B PHOTOELÉCTRIQUE PHOTOELÉCTRIQUE STOP PORTE D’OUVERTURE DE FERMETURE Ouvre les vantaux et les referme FERMÉ Sans effet après le temps de pause Reste en pause jusq’à...
- Page 16 PCM20 - Manuel de l'utilisateur security Manutention Porte Exécuter contrôles périodiques de la structure de porte et en paticulaire verifier la parfaite condition des charnières et des autres parties mécaniques soumises à usure. Fusibles 5A 250V Fusible RÉSEAU Ce fusible protège contre eventuels surcharges de transformateur de la centrale, des sorties d’alimentation de...
