5.3 Raccordement d'un
bloc d'alimentation
séparé
230 V
AC
(le conducteur jaune de 24 V n'est pas
raccordé au Sensor Splitter)

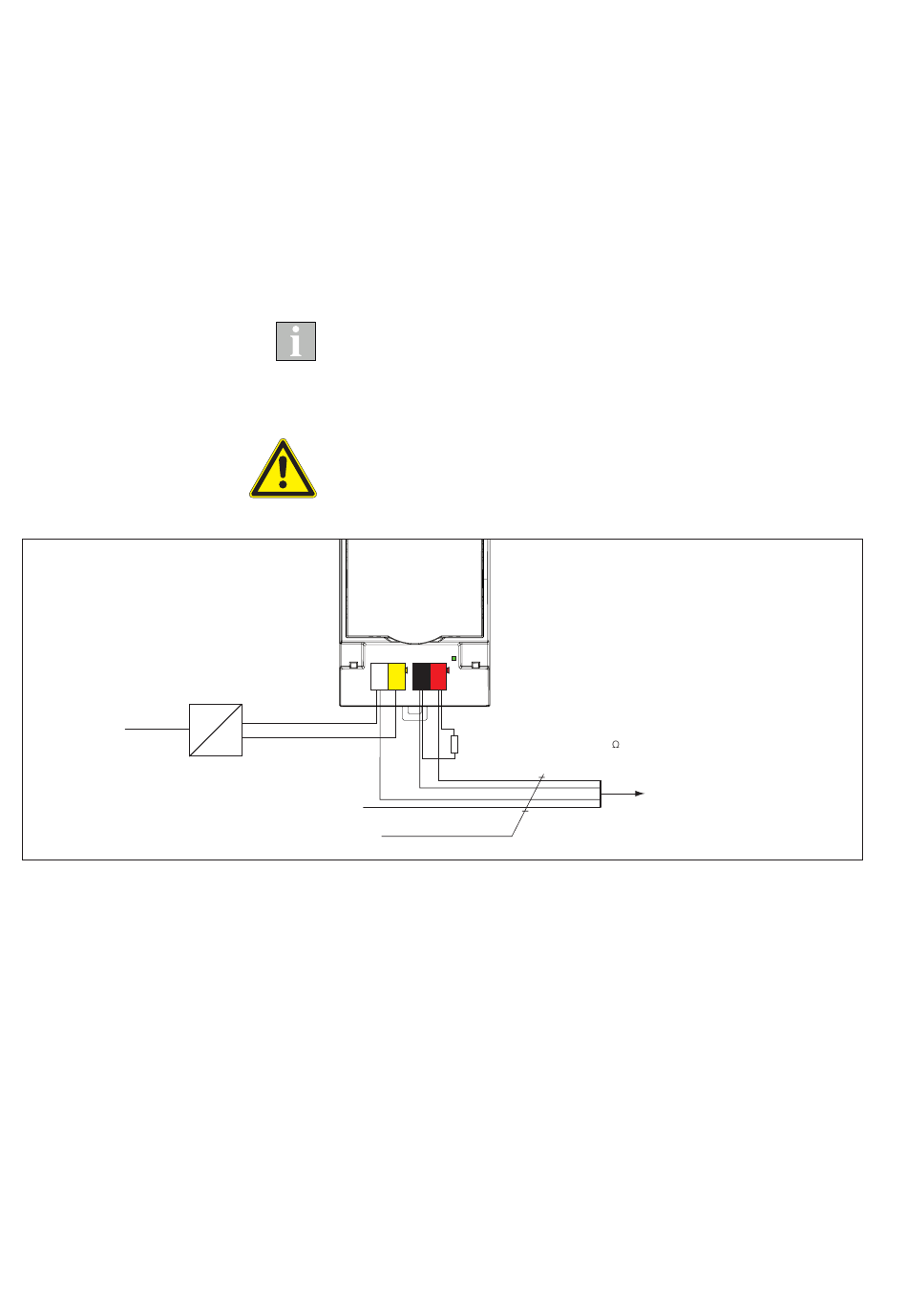

Fig. 12 Alimentation du Sensor Splitter par l'intermédiaire d'un bloc d'alimentation séparé
22
Sous réserve de modifications techniques.
En raison d'un grand nombre d'appareils, il peut s'avérer nécessaire d'instal-
ler d'autres blocs d'alimentation. Si l'activation et la désactivation de parties
distinctes de l'installation doivent être possibles, vous devez également utili-
ser un bloc d'alimentation séparé.
Le Sensor Splitter MAITRE et la station météo doivent toujours avoir leur
propre bloc d'alimentation. Si vous prévoyez un bloc d'alimentation séparé
avec une protection lui étant destinée et installée sur le site, cela permet
d'assurer que des données météorologiques soient toujours envoyées sur le
bus des capteurs.
PRUDENCE
Sur le câblage du bus, aucun bloc d'alimentation ne doit être branché en
parallèle par l'intermédiaire du conducteur jaune de 24 V.
X10
24V 0V
X5
0V 24V
BC JN
DC
24 V
Bus d'une centrale
JY(St)Y 2x2x0,8 mm ø
ON
1 2 3 4
X11 S2
B1 A1
X6 D1
A B
NR RG
Résistance de terminaison 120
RG
vers les prochains
NR
composants
BC
JN
