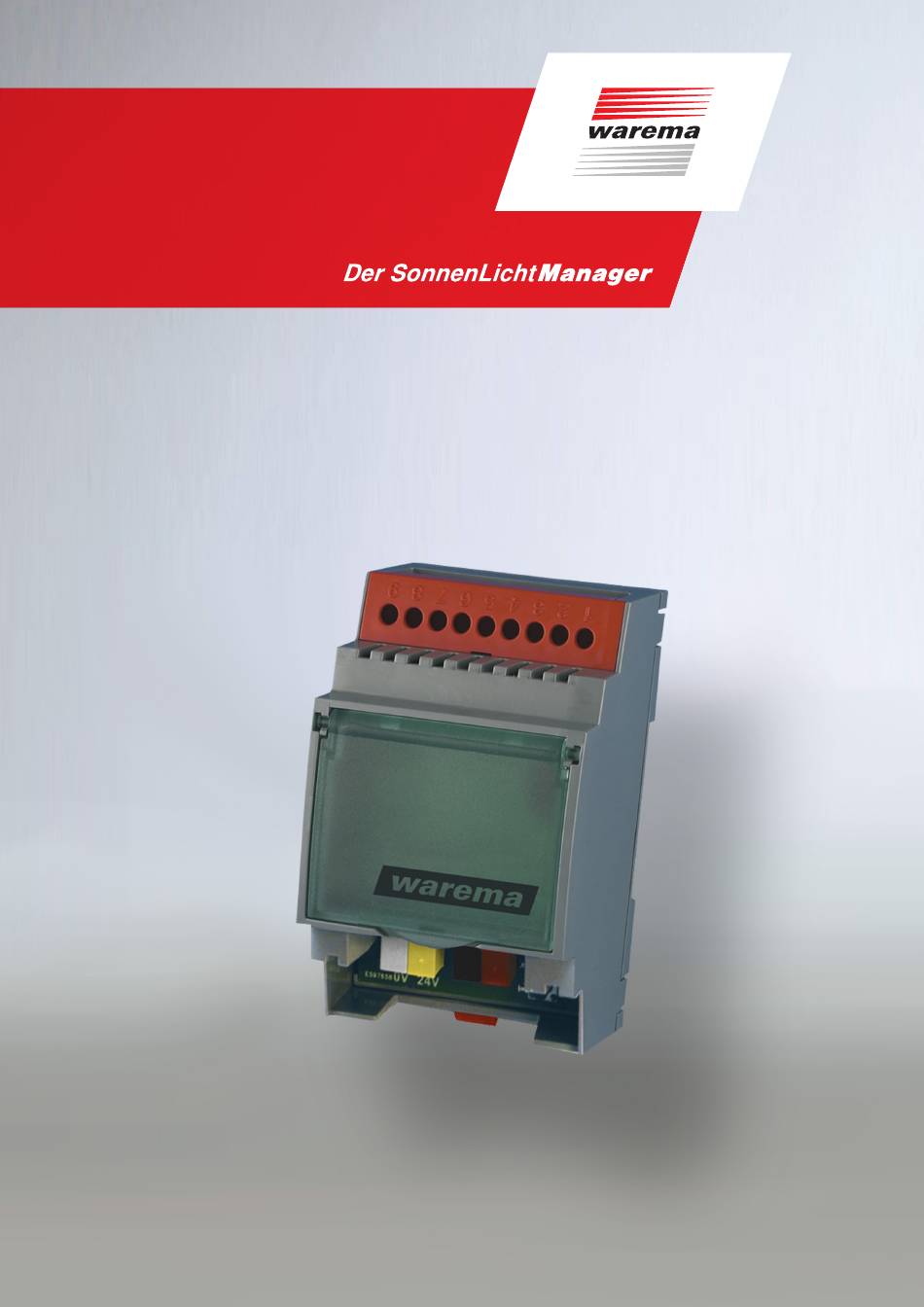

- Page 1 WAREMA climatronic® Sensor Splitter Manuel d'installation Gültig ab 1. Février 2022 warema_2005614_alhb_fr_v2...
- Page 2 Les droits sur les logiciels sont définis dans les clauses de licence fournies avec les logiciels. WAREMA et le logo WAREMA sont des marques déposées de WAREMA Renkhoff SE. Toutes les autres marques ou noms de produits mentionnés sont des marques commerciales ou des marques déposées du propriétaire...
- Page 3 Raccordement d'un bloc d'alimentation séparé .......... 22 Raccordement d'une Sensor Interface ............23 Mise en service....................25 Procédure à suivre dans le cas d'une Wisotronic ........25 Procédure à suivre dans le cas de la WAREMA climatronic ....26 ® Caractéristiques techniques ................. 28 Que faire en cas de problème ? ..............
- Page 4 Sensor Splitter 1 Caractéristiques Le Sensor Splitter permet de raccorder en commun plusieurs installations WAREMA climatronic sur 1 à 3 stations météo ou ® Sensor Interfaces plusieurs Wisotronic 1/2/3/4 canaux sur une station météo multisense Par conséquent, il n'est pas nécessaire d'avoir un capteur de mesure pour chacune des centrales.
- Page 5 Sensor Splitter 2 Consignes de sécurité Nous avons développé et contrôlé le Sensor Splitter dans le respect des exi- gences de sécurité fondamentales. Tout risque n'est cependant pas écarté ! Nous vous conseillons donc de lire ce manuel avant de mettre la commande en service et de l'utiliser.
- Page 6 Sensor Splitter Les pictogrammes et symboles suivants peuvent éventuellement être appo- sés sur la commande même ou sur les appareils raccordés dans l'objectif d'attirer votre attention sur certains dangers potentiels : AVERTISSEMENT Tension électrique dangereuse ! PRUDENCE Composants sensibles à l'électricité statique ! Le symbole « i »...
- Page 7 2.2 Utilisation conforme Le Sensor Splitter est un appareil électronique qui permet de raccorder parallèlement jusqu'à trois stations météo ou Sensor Interfaces sur plu- sieurs modules de commande WAREMA climatronic ou une station météo ® multisense sur plusieurs modules de commande Wisotronic. L'appareil est conçu pour être monté...
- Page 8 Sensor Splitter 2.5 Pose, raccordement et réparations DANGER Danger de mort dû à la tension électrique ! Sauf indication contraire, les travaux de raccordement, de maintenance et les réparations sur les composants électriques de l'ensemble de l'installation doivent toujours être effectués lorsque l'installation est désactivée. En l'occur- rence, vous devez veiller à...
- Page 9 Sensor Splitter 2.6 Autres documentations Lors de l'installation, respectez les instructions des manuels de tous les com- posants à raccorder. 2.7 Maintenance Toutes les pièces de l'appareil sont exemptes de maintenance. 2.7.1 Nettoyage Nettoyez le boîtier avec un chiffon doux et sec. N’utilisez pas de produit vais- selle ou de nettoyant, de solvant, de substances abrasives ou de nettoyeur vapeur ! 2.8 Responsabilité...
- Page 10 Sensor Splitter 3 Pose Ce chapitre décrit où et comment monter les différents composants. AVERTISSEMENT Risque de situations dangereuses ou de dysfonctionnements ! N'utilisez l'appareil et ses composants supplémentaires que lorsque ceux-ci sont montés et uniquement sur les emplacements de pose définis. Si vous ne respectez pas ces instructions, l'installation risque de présenter des dysfonctionnements ou des situations dangereuses.
- Page 11 Sensor Splitter 3.1 Pose de l'appareil Ces appareils sont conçus pour une intégration en répartiteur. Ils doivent être posés à un endroit sec et facilement accessible. Vous ne devez les monter en aucun cas à l'extérieur ni les exposer à un ensoleillement direct. Respectez les types de câble recommandés sur les plans des connexions.
- Page 12 Sensor Splitter 4 Raccordement 4.1 Consignes de raccordement AVERTISSEMENT Sur l'installation fixe, vous devez prévoir un sectionneur en amont afin de pouvoir mettre l'appareil hors tension (commutateur selon la norme EN 60335-1, article 25.2, par exemple, un disjoncteur de protection). Ne posez pas de câbles 230 V CA (câbles haute tension) entre le rail DIN et la paroi arrière, mais sur le côté...
- Page 13 Sensor Splitter 4.2 Lignes de bus PRUDENCE Ne modifiez les câbles du bus que lorsque l'installation est hors tension. Pour que la communication au niveau du bus soit établie correctement, vous devez respecter certains principes de base. Evitez à tout prix de confondre les connexions du bus de la centrale (bornes A et B) avec les connexions du bus des stations météo (bornes A1 et B1).
- Page 14 A la demande de la centrale raccordée au système, les données météorologiques enregistrées sont transmises. Wisotronic WAREMA climatronic ® Les commutateurs de codage 2 et 4 doivent rester sur OFF, il n'est sinon pas pos- sible d'interroger les stations météo raccordées au système.
- Page 15 Sensor Splitter warema_2005614_alhb_fr_v2•2022-02-01 Sous réserve de modifications techniques.
- Page 16 Sensor Splitter 5 Plans des connexions Bornes X11 Commutateur de Raccordement du codage S2 bus pour les Détermination 24V 0V B1 A1 stations météo du maître, blocage d'adresses Bornes X10 1 2 3 4 Alimentation en tension pour une station météo (250 mA max.) Bornes X5 LED de service...
- Page 17 A la demande de la centrale raccordée au système, les données météorologiques enregistrées sont émises. Wisotronic WAREMA climatronic ® Les commutateurs de codage 2 et 4 doivent rester sur OFF, il n'est sinon pas possible d'interroger les stations météo raccordées au sys- tème.
- Page 18 Sensor Splitter 5.1 Raccordement dans le cas de la Wisotronic Station météo multisense Sensor Splitter 1 Sensor Splitter 2 Sensor Splitter n MAITRE ESCLAVE ESCLAVE Bus de capteurs Bus Wisotronic 1 Bus Wisotronic 2 Bus Wisotronic n Bloc d'alimentation Module de Module de 230 V puissance...
- Page 19 Sensor Splitter Fig. 9 Exemple de connexion pour la Wisotronic warema_2005614_alhb_fr_v2•2022-02-01 Sous réserve de modifications techniques.
- Page 20 120 Ω qui peut être raccordée par l'intermédiaire d'un cavalier (reportez-vous à la documentation de la station météo). Sur tous les Sensor Splitter auxquels une WAREMA climatronic® est raccor- dée, le commutateur de codage 3 doit être positionné sur OFF. Effectuez toujours ce réglage lorsque l'appareil est éteint.
- Page 21 Sensor Splitter Fig. 11 Exemple de connexion pour la WAREMA climatronic ® warema_2005614_alhb_fr_v2•2022-02-01 Sous réserve de modifications techniques.
- Page 22 Sensor Splitter 5.3 Raccordement d'un bloc d'alimentation séparé En raison d'un grand nombre d'appareils, il peut s'avérer nécessaire d'instal- ler d'autres blocs d'alimentation. Si l'activation et la désactivation de parties distinctes de l'installation doivent être possibles, vous devez également utili- ser un bloc d'alimentation séparé.
- Page 23 SLAVE commutateur de (ESCLAVE: codage 1 ON) commutateur de codage 1 OFF) Fig. 13 Utilisation d'une Sensor Interface WAREMA climatronic (uniquement sur les installations équipées d'une WAREMA climatronic ® ® 0V 24V 0V 24V warema_2005614_alhb_fr_v2•2022-02-01 Sous réserve de modifications techniques.
- Page 24 Sensor Splitter 5.5 Raccordement de plusieurs stations météo Sur les installations équipées de la WAREMA climatronic , vous pouvez rac- ® corder jusqu'à trois stations météo WAREMA climatronic . A cet effet, il est ® nécessaire d'installer un concentrateur séparé.
- Page 25 /Wisotronic est mis en service sépa- ® rément, l'un après l'autre. Chaque mise en service peut, comme d'habitude, être exécutée avec l'assistant correspondant ou manuellement. Dans le cas de la WAREMA climatronic , il est nécessaire de modifier légè- ® rement les câbles.
- Page 26 Mettez le climabus 1 et la station météo sous tension. Mettez la climatronic 1 avec tous ses composants en service. A cet effet, res- pectez les instructions concernant la climatronic. Sur tous les modules de commande WAREMA climatronic , programmez les ®...
- Page 27 2 NR RG NR RG climabus 1 climabus 2 climatronic 1 climatronic 2 Fig. 15 WAREMA climatronic : raccordement du bus lors de la mise en service ® warema_2005614_alhb_fr_v2•2022-02-01 Sous réserve de modifications techniques.
- Page 28 Bornes à ressort 0,6 à 0,8 mm ∅ Réseau Bornes à ressort 0,6 à 0,8 mm ∅ Autres Conformité à consulter à l’adresse www.warema.de/ce L’appareil satisfait aux directives CEM pour une utilisation en zone résidentielle et commerciale. Conditions ambiantes Température de service °C Température de stockage...
- Page 29 Sensor Splitter 8 Que faire en cas de problème ? 8.1 Tableau d'aide à la recherche des erreurs Si des problèmes surgissent lors de la mise en service ou lorsque l'installa- tion est en fonctionnement, le tableau ci-dessous vous permettra de délimiter les causes et de les éliminer.
- Page 30 Sensor Splitter 8.2 Remplacement d'une station météo multisense dans le cas d'un système Wisotronic Procédez de la façon suivante afin de remplacer une station météo mul- tisense défectueuse : Mettez la station météo multisense hors tension. Remplacez la station météo multisense. Mettez la station météo multisense sous tension.
- Page 31 Enregistrez le plus tôt possible le nouveau numéro de série dans tous les autres modules de commande WAREMA climatronic de l'installation. ® Si vous modifiez ultérieurement un réseau WAREMA climatronic , les don- ® nées doivent être ensuite chargées dans les appareils. Si vous n'avez pas enregistré...
- Page 32 A CONSERVER AVEC SOINS POUR LA MISE EN SERVICE ! Notez ici l'emplacement de la pose Notes au sujet de la mise en service (par exemple, particularités concernant l'emplacement de pose, le câblage, etc) : WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Strasse 2 http://www.warema.de info@warema.de...
