Intégrer le débitmètre au système de contrôle
Valeur fréquence
La valeur fréquence ainsi calculée doit être comprise dans la plage de fréquences de la sortie
impulsions (0 à 10 000 Hz) :
▪
Si la valeur fréquence est inférieure à 1 Hz, reconfigurer l'appareil récepteur afin que le
nombre d'impulsions par unité de quantité soit plus élevé.
▪
Si la valeur fréquence est supérieure à 10 000 Hz, reconfigurer l'appareil récepteur afin
que le nombre d'impulsions par unité de quantité soit moins élevé.
Conseil
Si le Mode de réglage de la sortie impulsions est réglé sur Fréquence = Débit et la Largeur
maximum d'impulsion est réglée sur une valeur autre que zéro, Micro Motion recommande de
régler la Valeur fréquence sur une valeur inférieure à 200 Hz.
♦

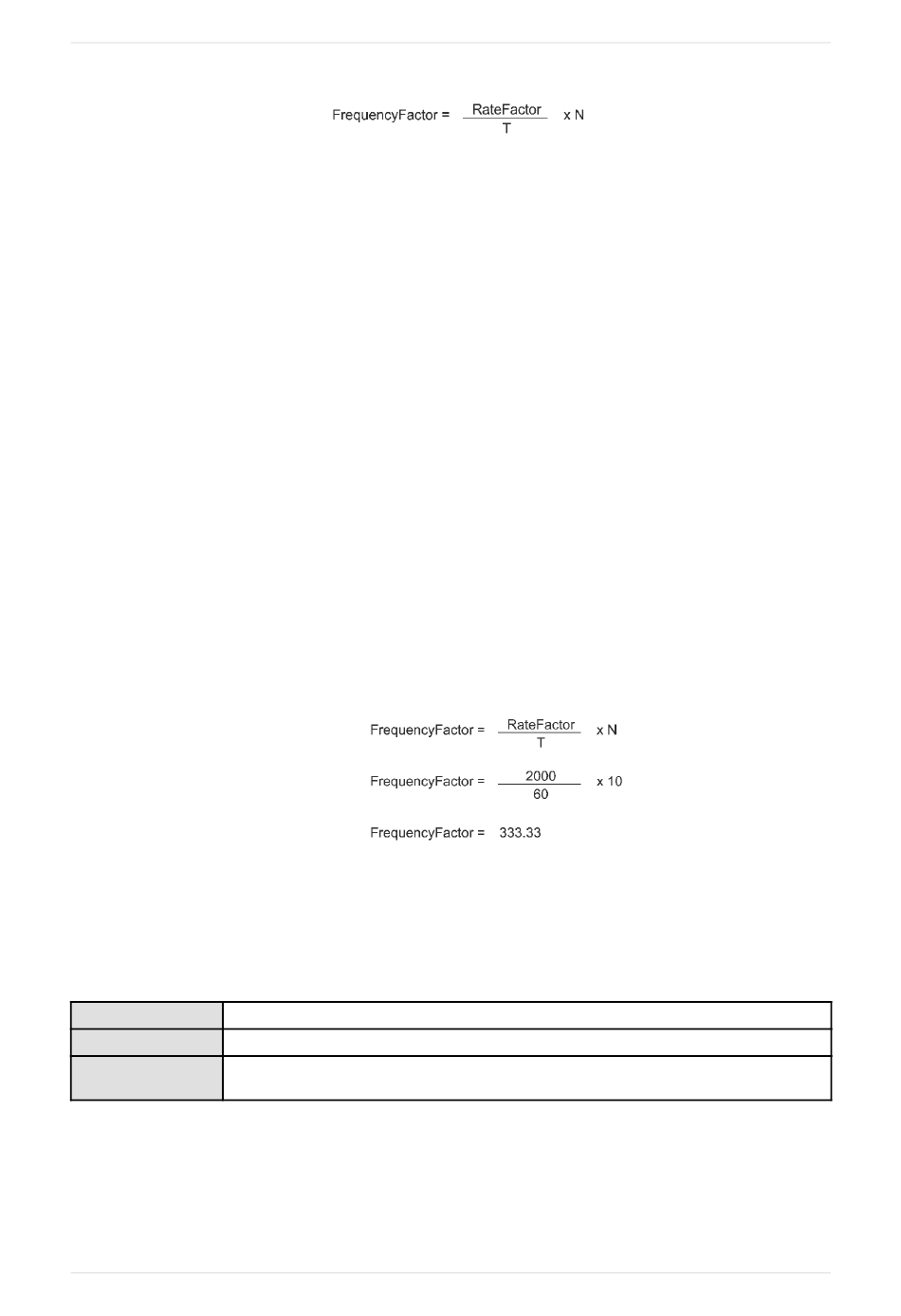

Exemple : Configurer Fréquence = Débit
Il est souhaité que des débits maximum de 2000 kg/min soient indiqués par la sortie impulsions.
L'appareil raccordé à la sortie impulsions est configuré pour que 10 impulsions correspondent
à 1 kg.
Solution :
Configurer les paramètres comme suit :
▪
Valeur débit : 2000
▪
Valeur fréquence : 333.33
2.3.3 Configurer la largeur maximum d'impulsion
Indicateur
Non disponible
ProLink II
ProLink→Configuration→Frequency→Freq Pulse Width
Interface HART
6,3,1,6,6/7
Detailed Setup→Config Outputs→Channel Setup→FO Setup→Max Pulse Width
La largeur maximum d'impulsion sert à garantir que la durée du signal de l'état actif est
suffisamment élevée pour être détectée par l'appareil raccordé à la sortie impulsions.
Restriction
Si le transmetteur est configuré pour deux sorties impulsions, la largeur maximum d'impulsion
n'est pas activée. Les sorties fonctionnent toujours à un rapport cyclique de 50 %.
14
Une valeur calculée comme suit :
Où :
T
N
Transmetteurs Micro Motion Modèle 2700 à E/S multi-signal
Facteur servant à convertir la base de
temps en secondes
Nombre d'impulsions par unité de
quantité, tel que configuré dans
l'appareil récepteur
