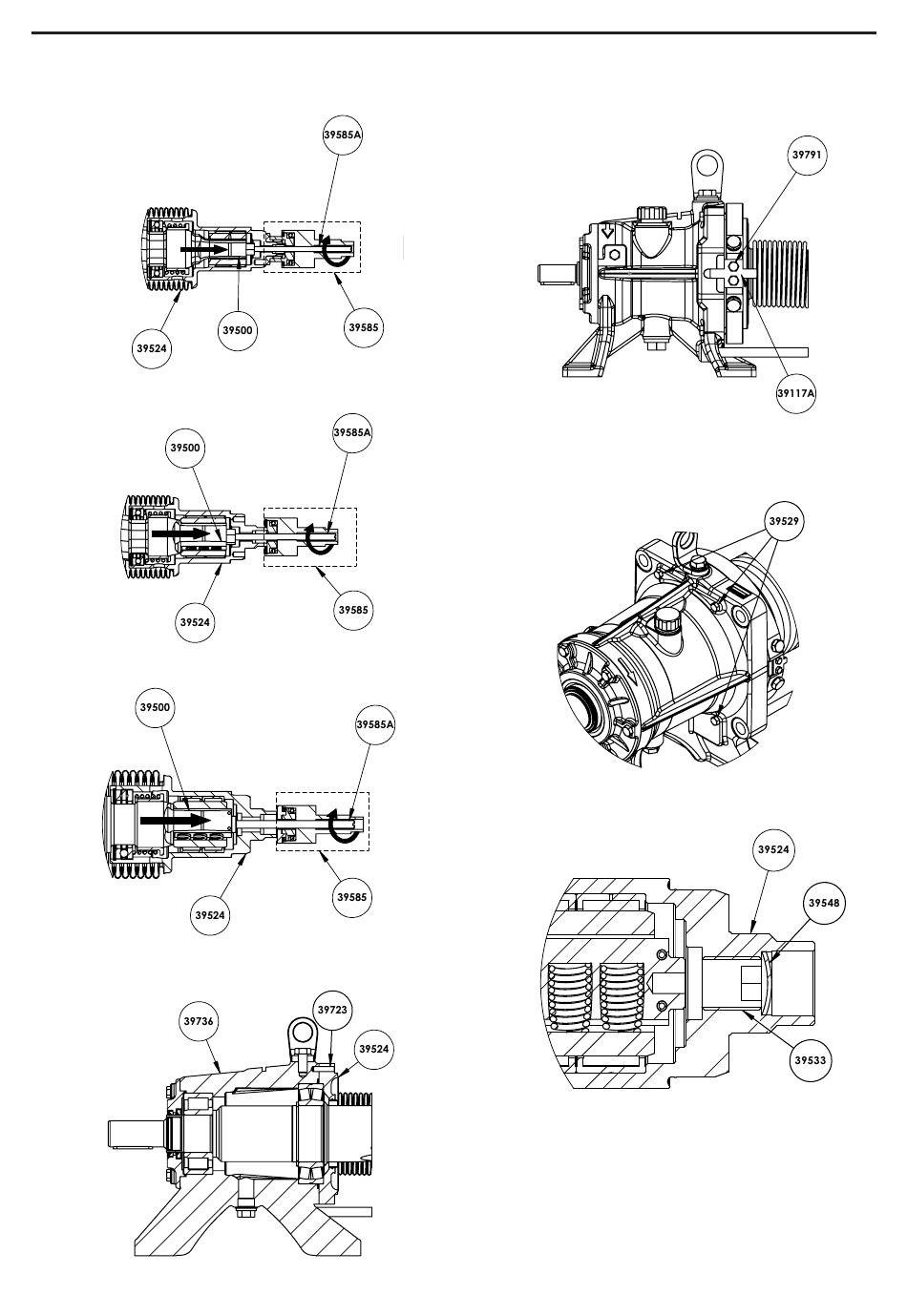

Emmancher la goupille d'indexation 39723 sur la bride
de l'ensemble soufflet 39524 et le palier 39736.
NT 1013-A00 07 24 Maintenance soufflet Série Flo (Fr)
2. POMPES FLO 40 - 50 - 65 (suite)
Flo 40
Flo 50
Flo 65
Positionner l'indexeur 39117A dans son logement.
Visser les vis 39791.
Serrer les 4 vis 39529 au couple de :
• FLO 40 - 50 . . . . . . . . 10 ±1 N.m
• FLO 65 . . . . . . . . . . . . 13 ±1 N.m
Visser la vis sans tête 39533 dans le moyeu de l'ensem-
ble soufflet 39524 et placer la pastille 39548 par-dessus.
8/8
