1. POMPES FLO 6 - 8 - 11 - 15 - 25 (suite)
Flo 6 - 8 - 11 - 15 - 25 :

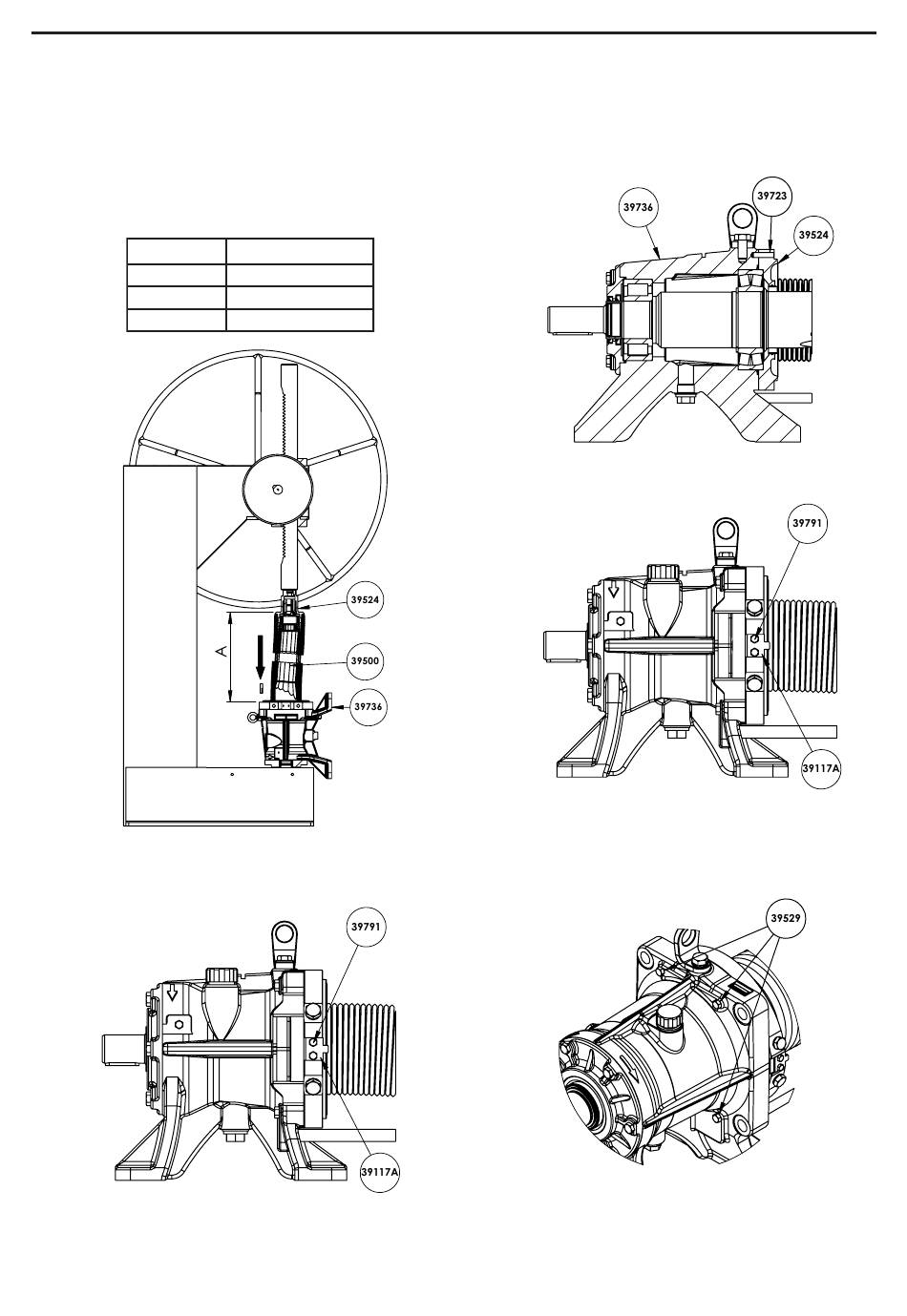

Placer une protection sur le nez du moyeu de l'en-
semble soufflet 39524 afin de ne pas l'abimer.
Puis emmancher le moyeu de l'ensemble soufflet
39524 afin qu'on ait une cote (A) entre la face du
moyeu de l'ensemble soufflet 39524 et la face de la
bride de l'ensemble soufflet 39524 de :
Pompe
FLO 6- 8
FLO 11 - 15
FLO 25
Positionner l'indexeur 39117A dans son logement.
Visser les vis 39791.
NT 1013-A00 07 24 Maintenance soufflet Série Flo (Fr)
Cote A
228 ±1
299 ±1
320,4 ±1,2
Flo 6 - 8 :
Emmancher la goupille d'indexation 39723 sur la bride
de l'ensemble soufflet 39524 et le palier 39736.
Positionner l'indexeur 39117A dans son logement.
Visser les vis 39791.
Serrer les 4 vis 39529 au couple de :
• FLO 6 - 8 . . . . . . . . . . . .4
• FLO 11 - 15 - 25 . . . . . .10
4/8
Flo 11 - 15 - 25
N.m
N.m
