INSTALAÇÃO CLASSE 3
INFORMAÇÃO TÉCNICA PARA QUEM INSTALAR A PLACA
• Utilize luvas de proteção quando manusear, preparar e instalar o produto.
• Este produto pode ser encastrado numa bancada com 20 a 60 mm de espessura.
• Se não for inserido um forno sob a placa, insira um painel separador com uma superfície no mínimo igual à abertura existente no tampo. Este painel deve ser
colocado a uma distância máxima de 150 mm abaixo da superfície superior da bancada, mas nunca a menos de 20 mm do fundo da placa. Caso pretenda
instalar um forno sob a placa, certi que-se de que este está equipado com um sistema de arrefecimento.

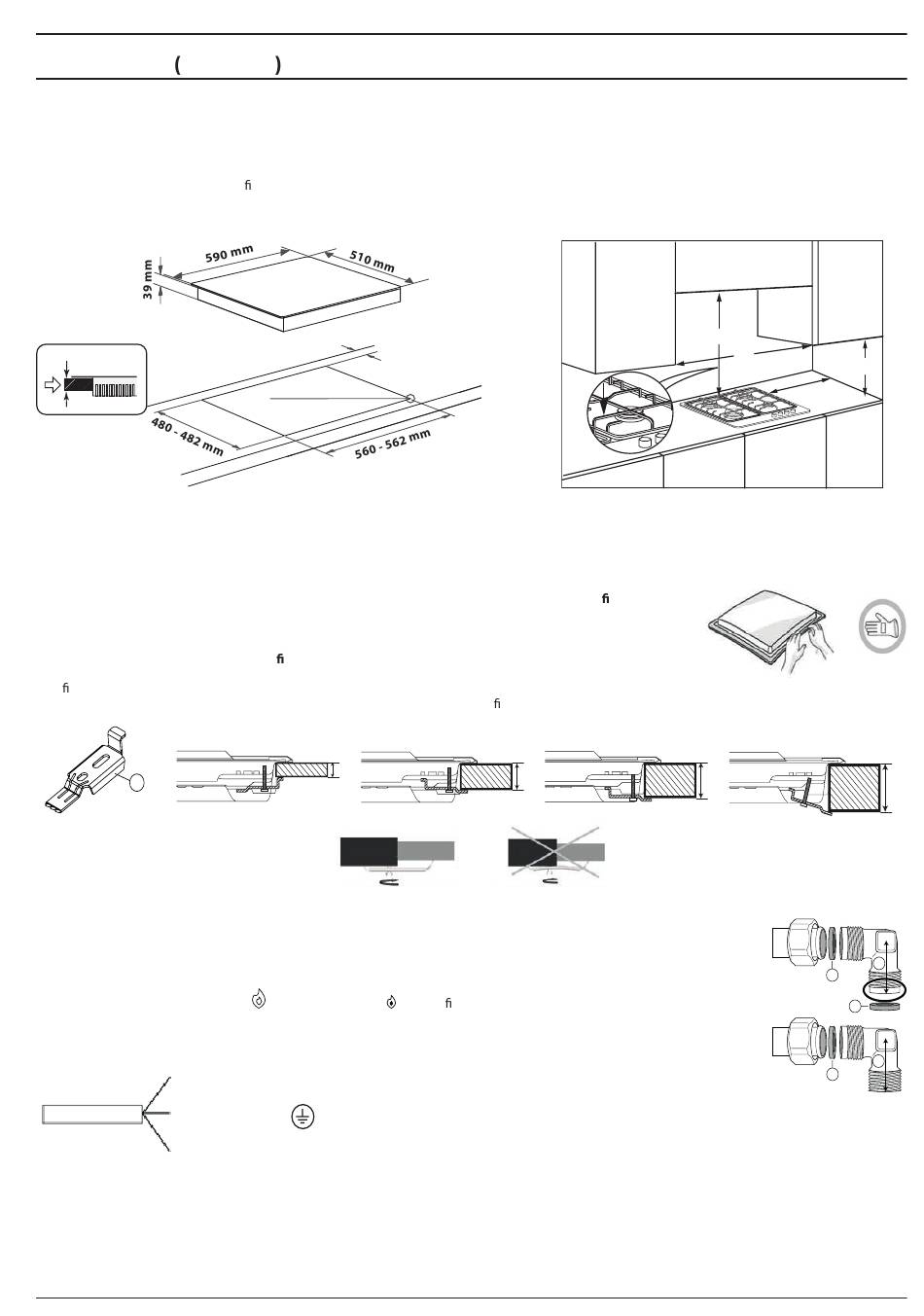

DIMENSÕES E DISTÂNCIAS A SEREM MANTIDAS
20-60 mm
NOTA: se a distância "A" entre a parede dos armários for entre 600 mm e 730 mm, a altura "B" terá de ser, no mínimo, de 530 mm.
Se a distância "A" entre a parede dos armários for maior do que a largura da placa, a altura "B" terá de ser, no mínimo, de 400 mm.
Em caso de instalação de um exaustor por cima da placa, consulte as instruções do exaustor para uma distância correcta.
MONTAGEM
Depois de limpar a superfície periférica, aplique a junta fornecida na placa conforme indicado na gura.
Posicione a placa sobre a abertura da bancada que foi feita respeitando as dimensões indicadas nas Instruções.
NOTA: o cabo de alimentação deve ser su cientemente longo para permitir ser extraído para cima.
Para xar a placa, utilize os suportes (A) fornecidos. Fixe os suportes nos respetivos orifícios indicados pelas setas e aperte-
os com os respetivos parafusos de acordo com a espessura da bancada (consulte as guras seguintes).
20 mm
A
LIGAÇÃO DO GÁS
Ligue o cotovelo (A)* ou (B)* fornecido, ao tubo de entrada principal da placa e introduza a anilha (C) fornecida, em conformidade
com EN 549.*
*O cotovelo (A) deve ser usado em França e o cotovelo (B) em todos os outros países.
• Após a ligação ao abastecimento de gás, procure se existem fugas usando água com detergente. Ligue os queimadores e rode
os botões desde a posição máxima
LIGAÇÃO ELÉCTRICA
L
Cabo de terra
(amarelo / verde)
N
min. 55 mm
6.5-8 mm
30 mm
20
até à posição mínima para veri car a estabilidade da chama.
