Raccordement des ordinateurs au routeur
Le raccordement des ordinateurs du réseau local au djinn bi-accès 4002 peut s'effectuer
directement grâce au commutateur Ethernet intégré dans le routeur. Il peut également s'effectuer
indirectement en utilisant un concentrateur Ethernet externe. Les deux types de raccordement
peuvent être utilisés simultanément.

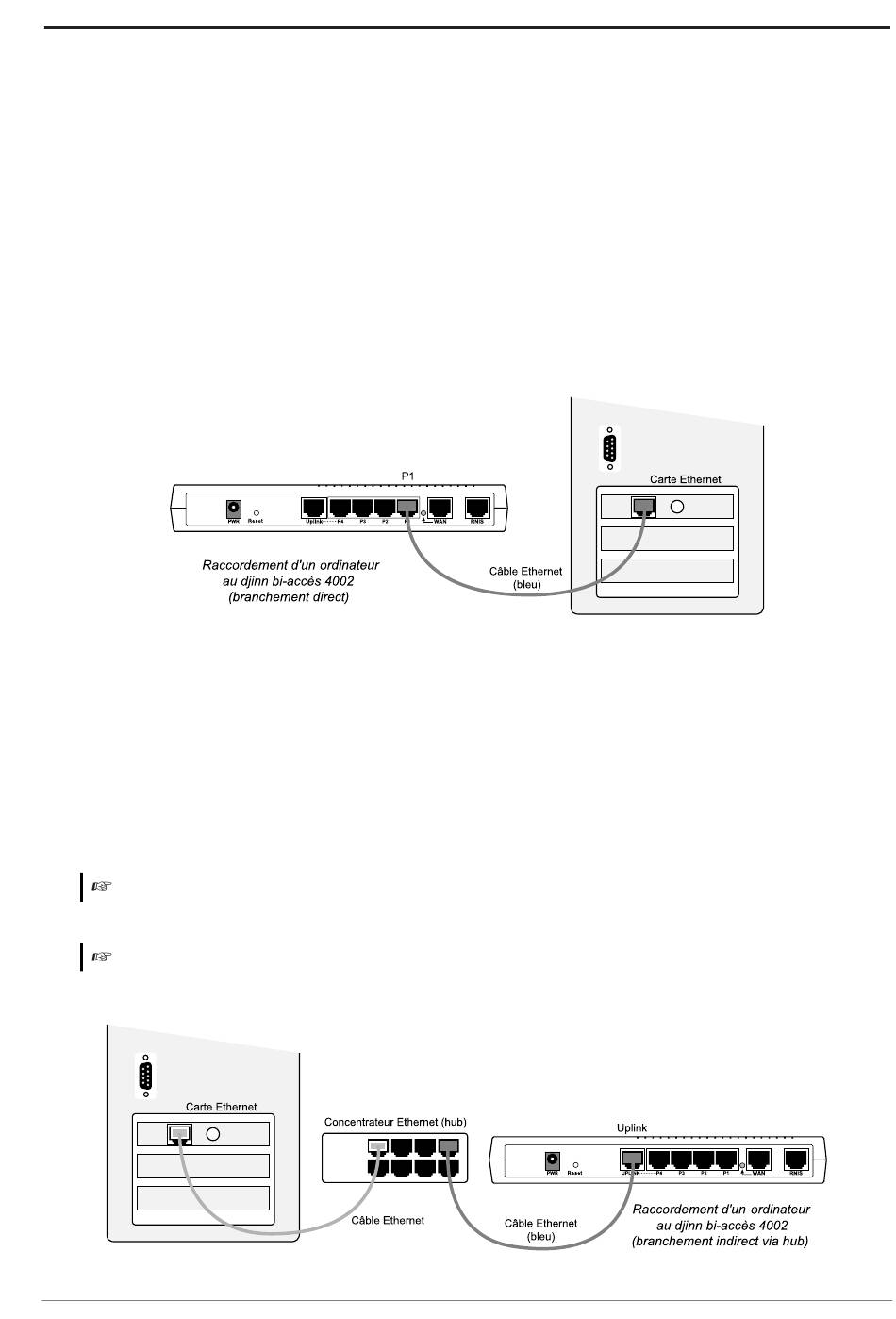

Raccordement direct
Pour raccorder directement un ordinateur au djinn bi-accès 4002, procédez comme suit :
1. Munissez-vous du câble Ethernet bleu fourni dans l'emballage du routeur.
2. Raccordez une extrémité de ce câble à l'un des ports P1 à P4 du routeur.
3. Raccordez l'autre extrémité du câble au connecteur RJ45 de la carte Ethernet de l'ordinateur.
Vous pouvez ainsi raccorder directement jusqu'à 4 ordinateurs. Au-delà du quatrième ordinateur,
vous devez utiliser un concentrateur Ethernet externe (voir ci-dessous).
Raccordement indirect via un concentrateur externe
Pour raccorder indirectement un ordinateur au djinn bi-accès 4002 via un concentrateur Ethernet
externe (non fourni), procédez comme suit :
1. Munissez-vous du câble Ethernet bleu fourni dans l'emballage du routeur.
2. Raccordez une extrémité de ce câble au port Uplink du routeur.
Remarque : dans ce cas, le port P4 ne peut plus être utilisé.
3. Raccordez l'autre extrémité à l'un des ports Ethernet du concentrateur externe.
Attention : ne pas utiliser le port de chaînage du concentrateur Ethernet.
4. Raccordez ensuite l'ordinateur au concentrateur externe.
Vous pouvez bien entendu raccorder d'autres ordinateurs et équipements au concentrateur externe.
routeur djinn bi-accès 4002 - manuel d'installation
5
