JA-150P PET - Détecteur volumétrique sans fil PIR avec immunité de base
JA-150P PET est un périphérique sans fil du système JABLOTRON
100+. Il sert à la détection du mouvement d'individus à l'intérieur des
bâtiments. Contrairement aux détecteurs volumétriques PIR standard
de la gamme JABLOTRON 100+, les caractéristiques de détection
de ce dispositif ont été modifiées par l'intégration d'un dispositif
d'immunité de base aux animaux domestiques. Le détecteur élimine
l'impact des mouvements des petits animaux au sol (animaux d'un
poids maximal d'environ 25 kg et d'une hauteur maximale de 40 cm).
Le détecteur a une réaction d'impulsions et occupe une position dans
le système. Le détecteur ne peut être installé que par un technicien
formé possédant une certification en vigueur émise par un distributeur
agréé.
Le détecteur
du mouvement des animaux au sol conformément
aux caractéristiques de détection.
Il ne convient pas à la surveillance des zones
où les animaux peuvent se déplacer librement
en hauteur !
Installation
Le détecteur peut être installé sur un mur ou dans le coin d'une pièce.
Prendre en considération le fait qu'il ne doit y avoir dans le champ
de vision du détecteur aucun objet à l'origine d'une modification rapide
de la température (radiateurs électriques, appareils au gaz, etc.)
ou d'un mouvement (rideaux suspendus au-dessus d'un radiateur,
aspirateurs robotiques, etc.). Malgré la grande résistance du détecteur
aux fausses alertes, il est recommandé de ne pas l'installer dans des
zones où la circulation de l'air est intense (à proximité des ventilateurs,
des sorties d'air conditionné, des portes laissant passer un flux d'air,
etc.). Aucun obstacle susceptible d'obstruer le champ de vision
du détecteur sur la zone surveillée ne doit être présent.
La hauteur d'installation recommandée du détecteur est de 2 m
(au maximum 2,2 m).
II.
I.

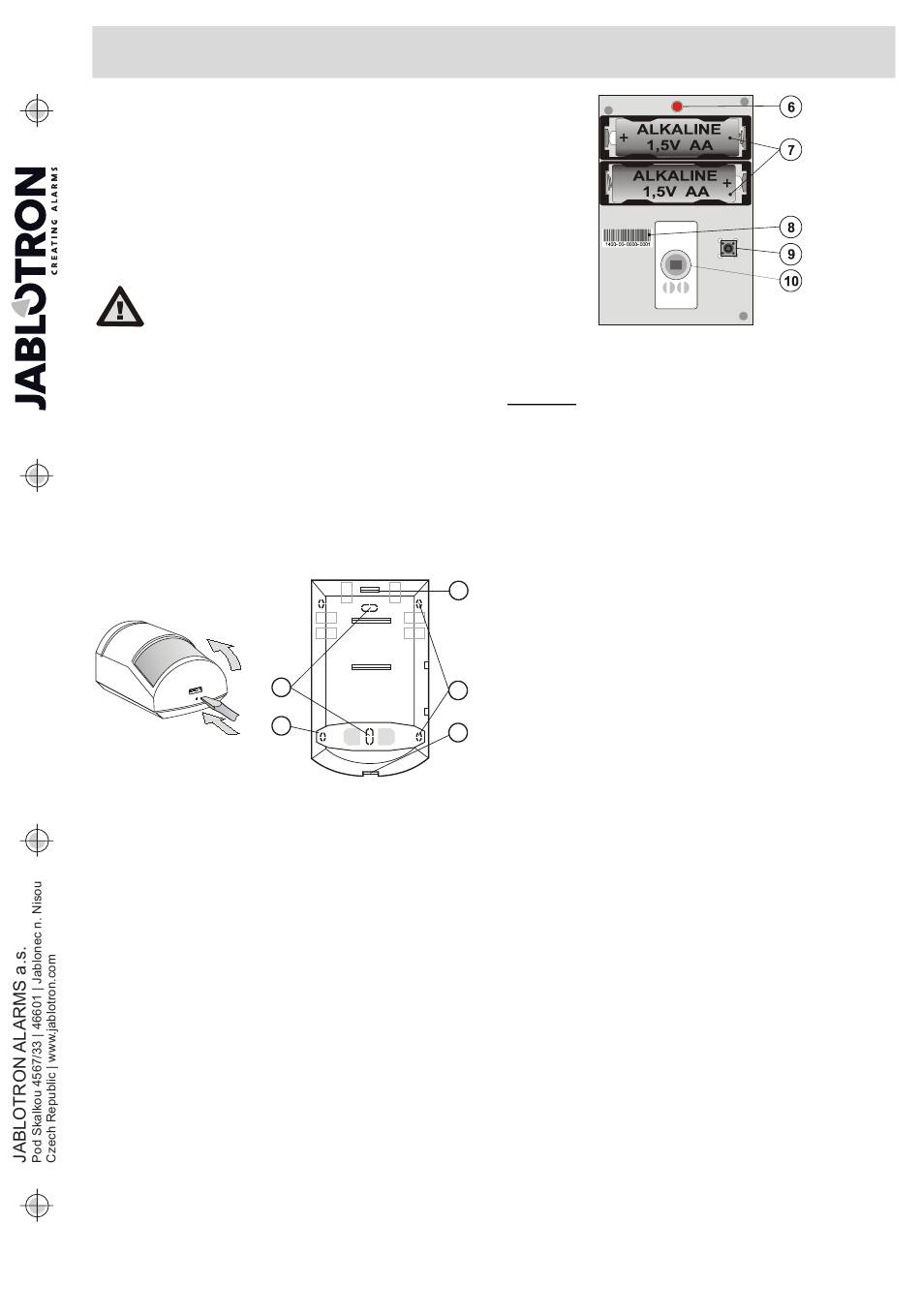

Figure 1 : 1 - Orifices d'installation sur une cloison plate ;
2, 4 - Orifices d'installation d'angle (coin d'une pièce) ;
3 - Languette du circuit ; 5 - Languette du capot
1. Ouvrir le capot du détecteur en appuyant sur la languette (5). Éviter
de toucher le capteur
d'endommagement.
2. Sortir le circuit imprimé - il est maintenu par une languette (3).
3. Percer les orifices des vis dans la base en plastique et fixer au mur.
La hauteur recommandée d'installation du détecteur est de 2 m au-
dessus du sol.
4. Remettre le circuit imprimé et procéder conformément au manuel
d'installation de la centrale. Instructions de base :
a. Ouvrir le logiciel F-Link, sélectionner une position libre dans
l'onglet Eléments puis cliquer sur la touche Enregister pour
passer en mode d'inscription.
b. Insérer les deux piles dans le détecteur (respecter la polarité).
Lorsque la seconde pile est insérée dans le détecteur,
un signal d'inscription est transmis à la centrale et le détecteur
est inscrit sur la position choisie. S'ensuit une phase
de stabilisation du détecteur de trois minutes indiquée par
le clignotement de la diode.
5. Fermer le capot du détecteur et tester la fonctionnalité
du détecteur.
JA-150P PET - Détecteur volumétrique sans fil PIR avec immunité de base aux animaux domestiques
aux animaux domestiques
n'élimine que les impacts
1
2
PIR à l'intérieur (10) -
Figure 2 : 6 - Voyant LED rouge d'activation ; 7 - Piles ;
8 - Code de production ; 9 - Capteur de sabotage du capot ;
Remarques :
− Le détecteur peut également être inscrit dans le système
en saisissant son code de production dans le logiciel F-Link.
Le code de production se trouve sur l'étiquette (8) placée sur
le circuit imprimé. Tous les numéros situés sous le code-barres
doivent être saisis (1400-00-0000-0001).
− En cas de retrait du périphérique du système, effacer sa position
dans le logiciel F-Link.
− En cas d'inscription du détecteur dans la centrale après l'insertion
des piles, les retirer en premier lieu, puis enclencher et relâcher
le capteur de sabotage (9) pour évacuer l'énergie résiduelle avant
de procéder à l'inscription du détecteur dans la centrale.
− Pour se conformer à la norme EN 50131-3, il est nécessaire
3
de fixer la languette du capot (5) avec les vis fournies.
Modes de fonctionnement du détecteur
Le détecteur dispose de deux modes fonctionnels signalés par
un ou deux clignotements lors de l'insertion des piles.
Pour modifier le mode lors de l'insertion de la pile, enclencher
et relâcher le capteur de sabotage (9). Après l'insertion de la seconde
4
pile, maintenir le capteur de sabotage pendant env. 3 sec. avant de
le relâcher. Le détecteur clignote alors une ou deux fois pour signaler
le mode sélectionné. Le mode Smartwatch (surveillance intelligente)
5
constitue le réglage par défaut.
Un unique clignotement signale le mode Smartwatch destiné
à la surveillance permanente des mouvements dans la zone gardée.
Si un mouvement permanent est détecté, trois rapports sont envoyés
toutes les 20 sec. Le rapport suivant est ensuite envoyé au bout
de 2 minutes. Si le détecteur ne détecte aucun mouvement pendant
10 minutes, le mode d'envoi de trois rapports tous les 20 sec. est
à nouveau utilisé.
risque
Deux clignotements signalent le mode À une minute d'intervalle.
Lors de la détection d'un mouvement, un rapport est envoyé et le mode
Veille est enclenché pendant 1 minute. Une fois le délai passé,
le détecteur sort de veille et reste actif jusqu'à la détection
de mouvement suivante.
Test du détecteur
Après fermeture du capot du détecteur, le voyant LED (6) indique tout
mouvement pendant une période de 15 minutes et les signale
à la centrale. Puis le détecteur commute sur le mode qui a été
sélectionné lors de l'insertion de la pile.
Les activations individuelles du détecteur peuvent également être
surveillées dans l'onglet Diagnostiques du logiciel F-Link.
Remplacement de la pile
Le système signale automatiquement un statut de batterie faible.
Nous recommandons de remplacer les piles sous deux semaines une
fois le rapport de batterie faible émis. Un technicien de service s'en
charge en mode Service. Toujours remplacer les deux piles en même
temps !
Avant d'insérer de nouvelles piles, il est nécessaire d'attendre 10 sec.
ou d'enclencher le capteur de sabotage (9) pour consommer l'énergie
résiduelle.
Caractéristiques de détection
Le détecteur est équipé d'une lentille couvrant une zone basique 90° /
12 m, se référer à la figure suivante. Dans la partie blanche
du diagramme, le détecteur élimine les impacts des mouvements des
petits animaux d'un poids maximal d'environ 25 kg et d'une hauteur
10 - Capteur PIR
