jablotron JA-151P-WW Guide Rapide

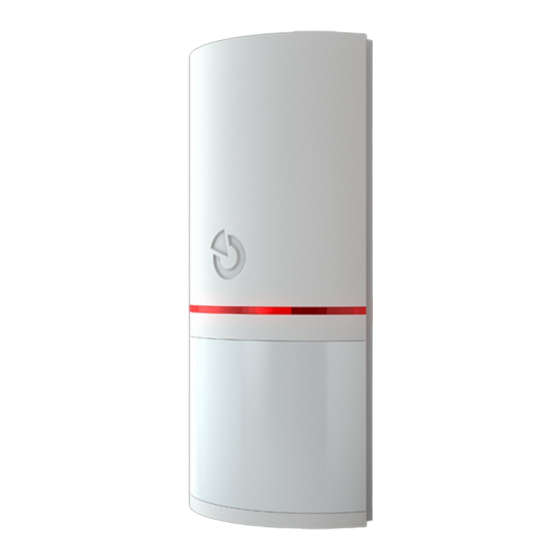

Détecteur volumétrique sans fil PIR JA-151P-WW
JA-151P-WW est un composant sans fil du système JABLOTRON
100. Il sert à la détection spatiale du mouvement des personnes
à l'intérieur des bâtiments. Sa couverture de détection garantie est
de 90° à l'horizontale et la portée de détection est de 12 m.
Ce détecteur de mouvement PIR utilise une lentille blanche qui offre
une meilleure résistance contre la lumière blanche requise par
la norme (jusqu'à 6000 lux). La résistance aux fausses alertes est
disponible en deux options. Le détecteur a une réaction d'impulsions
et prend une position dans le système. Le détecteur doit être installé
par un technicien qualifié avec un certificat valide délivré par
un distributeur agréé.
Installation
Il est impératif de n'avoir aucun obstacle dans le champ de vision
du détecteur, qui pourrait être à l'origine d'une modification rapide
de la température (radiateurs électriques, appareils au gaz, etc.)
ou d'un mouvement (par ex. des rideaux suspendus au-dessus d'un
radiateur, des aspirateurs robotiques), tout en évitant la présence
d'animaux domestiques en mouvement. Malgré la grande résistance
du détecteur aux fausses alertes, il est recommandé de ne pas
l'installer en face des fenêtres, des projecteurs ou dans des endroits
où la circulation de l'air est plus intense (à proximité des ventilateurs,
des sources de chaleur, des sorties d'air conditionné, des portes
laissant passer un flux d'air, etc.). Il ne devrait y avoir aucun obstacle
situé devant le détecteur qui brouillerait son champ de vision sur
l'espace surveillé.
Figure 1: 1 - Voyants LED; 2 - Lentille PIR; 3 - Orifice de la vis de verrouillage;
4 - Languette du capot
1. Ouvrir le capot du détecteur en appuyant sur la languette (4).
Éviter de toucher le capteur PIR à l'intérieur (6) - risque
d'endommagement.
2. Sortir le circuit imprimé - il est maintenu par la languette sur
la partie basse.
3. Percer les orifices des vis et du câble dans la base en plastique.
La hauteur d'installation recommandée est de 2,5 m au-dessus
du sol.
4. Régler les commutateurs DIP (9) en fonction des besoins, voir les
Paramètres du détecteur.
5. Remettre le circuit imprimé et procéder conformément au manuel
d'installation de la centrale. Procédure de base:
a. La centrale doit contenir le module radio JA-11xR.
b. Ouvrir le logiciel F-Link, sélectionner la position souhaitée
dans la fenêtre Périphériques
d'attribution en cliquant sur l'option Attribution.
c. Insérer les piles (respecter la polarité). Lorsque la seconde
pile est insérée dans le détecteur, un signal d'attribution est
transmis à la centrale
à la position choisie. Le détecteur peut être attribué
en saisissant le code de production (8).
d. La phase suivante de stabilisation du détecteur est indiquée
par le clignotement du voyant LED (10), ce qui peut prendre
jusqu'à trois minutes.
6. La languette du capot (4) doit être sécurisée par la vis fournie
aux fins de conformité avec les normes.
Figure 2: 5 - Antenne; 6 - Capteur PIR; 7 - Contact de sabotage; 8 - Code
de production; 9 - Réglage des commutateurs DIP; 10 - Voyant LED rouge;
11 - Connecteur de sabotage externe JA-191PL; 12 - Support de piles
Remarque: Le détecteur peut être retiré du système en le supprimant
de sa position dans l'onglet Périphériques.
Détecteur volumétrique sans fil PIR JA-151P-WW
et lancer le mode
et le détecteur est attribué
Paramétrage interne du détecteur
Les paramètres internes
le commutateur DIP sur le circuit imprimé à l'intérieur du détecteur
(*valeurs par défaut).
Niveau de résistance: le commutateur DIP n°1 détermine le niveau
de résistance aux fausses alertes. Le niveau NORME* (réglage par
défaut) combine la résistance de base à une réaction rapide.
Le niveau ÉLEVÉ (commutateur DIP enclenché) propose une
résistance supérieure avec un temps de réaction du détecteur plus
lent.
Capteur de sabotage externe: le commutateur DIP n°2 peut
activer (commutateur DIP activé) / désactiver * la fonction de sabotage
externe du support articulé JA-191PL.
Modes de fonctionnement du détecteur
Le détecteur peut être exploité sur deux modes. Ils sont indiqués par
un ou deux clignotements du voyant LED (10) lorsque les piles sont
insérées.
Un clignotement indique
à la surveillance permanente du mouvement dans la zone protégée.
Si un mouvement permanent est détecté, trois rapports sont envoyés
toutes les 20 sec. Le rapport suivant est ensuite envoyé au bout de
2 minutes. Si le détecteur ne détecte aucun mouvement pendant
10 minutes, le mode d'envoi de trois rapports tous les 20 sec. est
à nouveau utilisé.
Deux clignotements indiquent le mode Intervalle d'une minute.
Le détecteur passe en mode veille pendant 1 minute après avoir
détecté un mouvement. Lors de la sortie de veille, le détecteur
se réactive et est prêt à être à nouveau déclenché.
Pour changer de mode, maintenir appuyé le contact de sabotage (7)
dans le capot et insérer les piles en même temps. Libérer le contact
de sabotage 3-5 secondes après l'insertion des piles. Le détecteur
clignote alors une ou deux fois pour indiquer le mode sélectionné.
Lorsque les piles sont remplacées, le mode sélectionné ne change
pas.
Test du détecteur
Après fermeture du capot du détecteur, le voyant LED indique tout
mouvement pendant une période de 15 minutes et le signale
à la centrale. Puis le détecteur commute sur le mode qui a été
sélectionné lors de l'insertion de la pile.
Les fonctions du détecteur peuvent également être contrôlées par
l'intermédiaire de la fenêtre Diagnostics dans le logiciel F-Link. Il est
possible de vérifier le mode sélectionné et le niveau de résistance
dans les Paramètres internes. Cette information sert à la visualisation
et ne peut être modifiée par le logiciel F-link.
Remplacement de la pile
Le système envoie automatiquement des rapports lorsque le niveau
de la pile est faible. Se rappeler de passer le système en mode
Maintenance avant de changer les piles. Il est nécessaire d'attendre
10 secondes ou d'appuyer plusieurs fois sur le contact de sabotage
(7) afin de libérer la charge restante avant d'insérer des piles neuves.
En cas d'insertion de piles à faible niveau restant (détecté à moins
de 2,5V), le voyant LED l'indique par un clignotement rapide au cours
de la période de test.
Caractéristiques de détection
La lentille standard fournie avec le détecteur a une couleur blanche
et couvre une zone de 90° / 12 m. La zone est couverte par 3 faisceaux
(rideaux) - voir la figure suivante
par un type de lentille différent.
Figure 3 - Cette caractéristique de détection est valable pour une
résistance PIR standard.
1 / 2
peuvent être configurés
le mode Smartwatch*.
. La lentille ne peut être remplacée
