R R A A C C C C O O R R D D E E M M E E N N T T É É L L E E C C T T R R I I Q Q U U E E

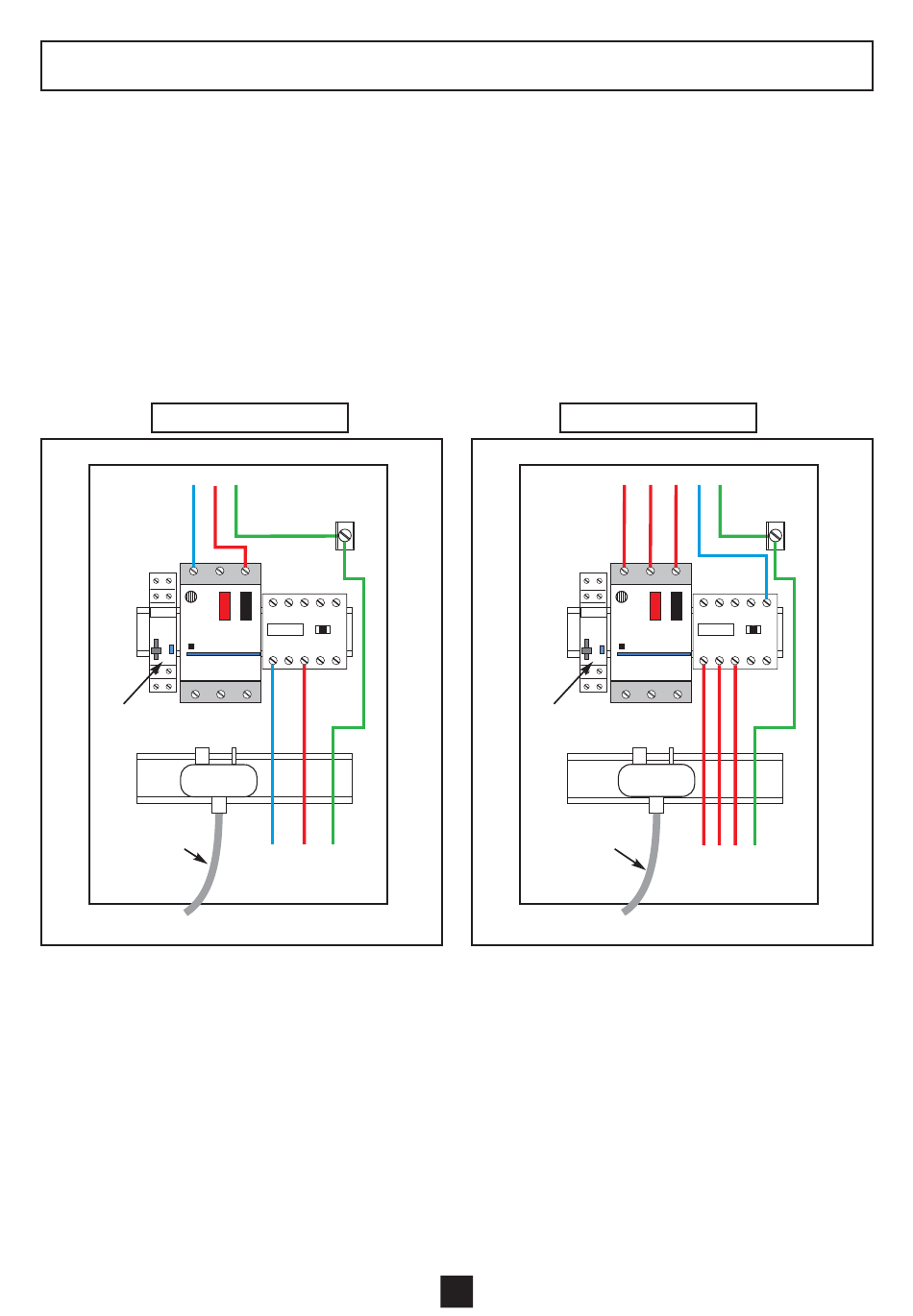

Effectuer les raccordements électriques suivant les schémas ci-dessous.
Attention : Le câblage du coffret électrique est déjà effectué en usine et ne doit en aucun cas être modifié.
Seuls les raccordements figurant ci-dessous doivent être réalisés par l'installateur.
La ligne d'alimentation doit être impérativement protégée par un disjoncteur différentiel de 30 mA.
COURANT MONOPHASÉ
Alimentation 230 V + Terre
Disjoncteur
Télérupteur
Récepteur
pneumatique
Tube cristal
vers bouton
pneumatique
I
O
Contacteur
Vers pompe
Bellow-Jet
COURANT TRIPHASÉ
Alimentation 380 V + Neutre + Terre
Télérupteur
Tube cristal
vers bouton
pneumatique
6/7
2003/12 - Indice de révision : A - Code : 0027711
Disjoncteur
I
O
Contacteur
Récepteur
pneumatique
Vers pompe
Bellow-Jet
