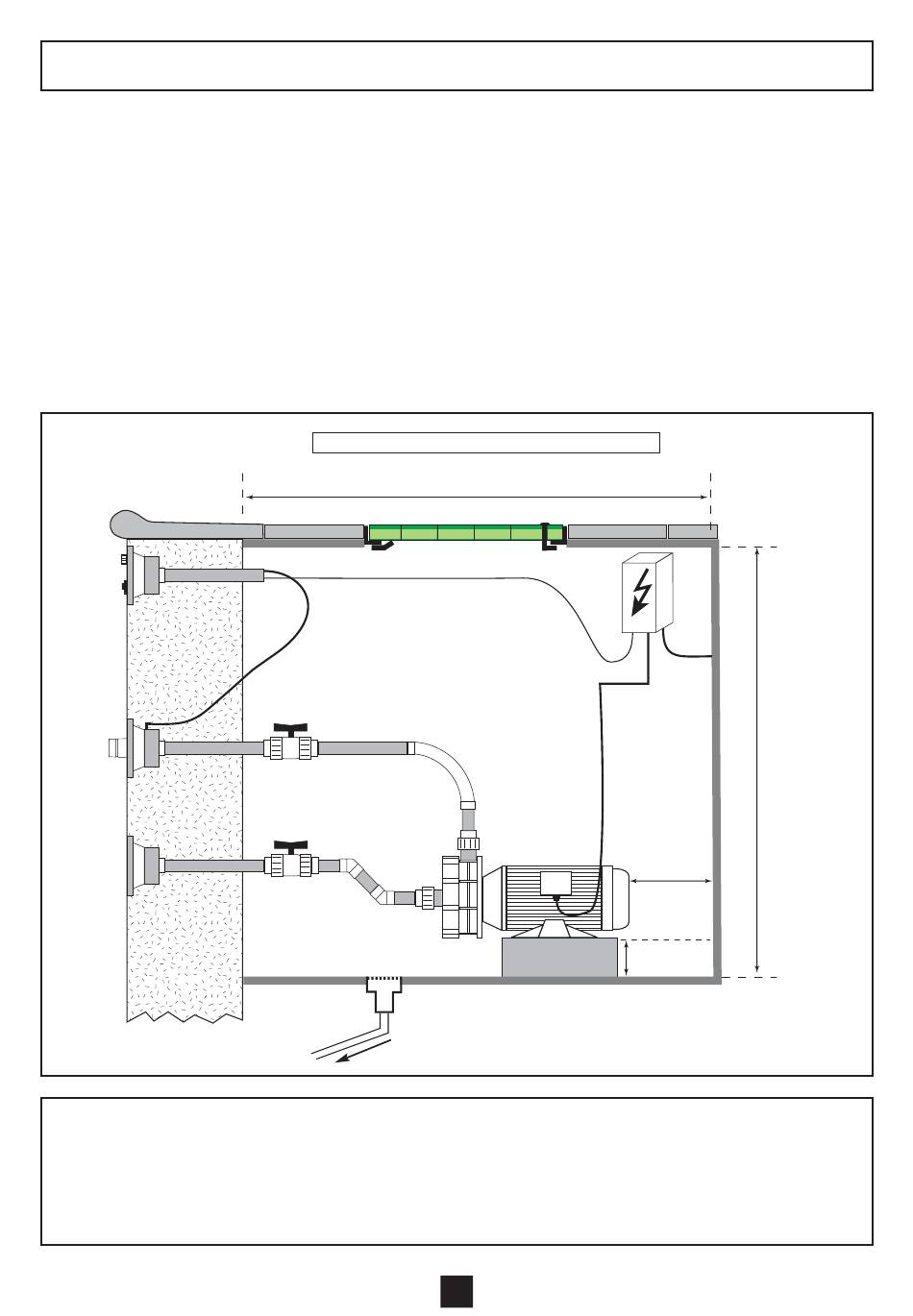

La pompe du BELLOW-JET devra être installée dans un local enterré situé juste à l'arrière des pieces à sceller
(dimensions sur le schéma ci-dessous). Ceci est très important pour qu'elle puisse assurer le débit convenable.
Poser la pompe sur un socle pour l'isoler de l'éventuelle humidité du sol.
L'installation du matériel est soumise à la norme électrique C15-100. Le local étant attenant à la piscine, devra
être fermé par une trappe dont louverture ne pourra être faite qu'a l'aide d'une clef ou d'un outil.
Prévoir dans le fond du local un siphon de sol si la configuration permet un écoulement gravitaire. Attention aux
possibles remontées des eaux par ce siphon qui risqueraient de noyer le local.
Le coffret électrique sera disposé le plus haut possible dans le local. prévoir une alimentation électrique :
2
- 5 x 2,5 mm
pour un moteur triphasé
2
- 3 x 4 mm
pour un moteur monophasé
cette ligne électrique devra être protégée en amont par un disjoncteur différentiel de 30 mA.
Le local technique pourra être exceptionnellement éloigné de la piscine si on remplit scrupuleusement trois
conditions essentielles pour éliminer les pertes de charges supplémentaires causées par la distance :
- ne pas éloigner la pompe de plus de 4 mètres des pièces à sceller.
- utiliser du tuyau Ø 90 pour effectuer la liaison entre la pompe et les pièces à sceller.
- utiliser des coudes à 45° ou des courbes à grand rayon.
LARGEUR MINIMUM DU LOCAL
85 cm
Evacuation gravitaire
4/7
= 70 cm
10 cm
minimum
8 cm
2003/12 - Indice de révision : A - Code : 0027711
