Manuels Connexes pour CLAS AC 1020
Sommaire des Matières pour CLAS AC 1020

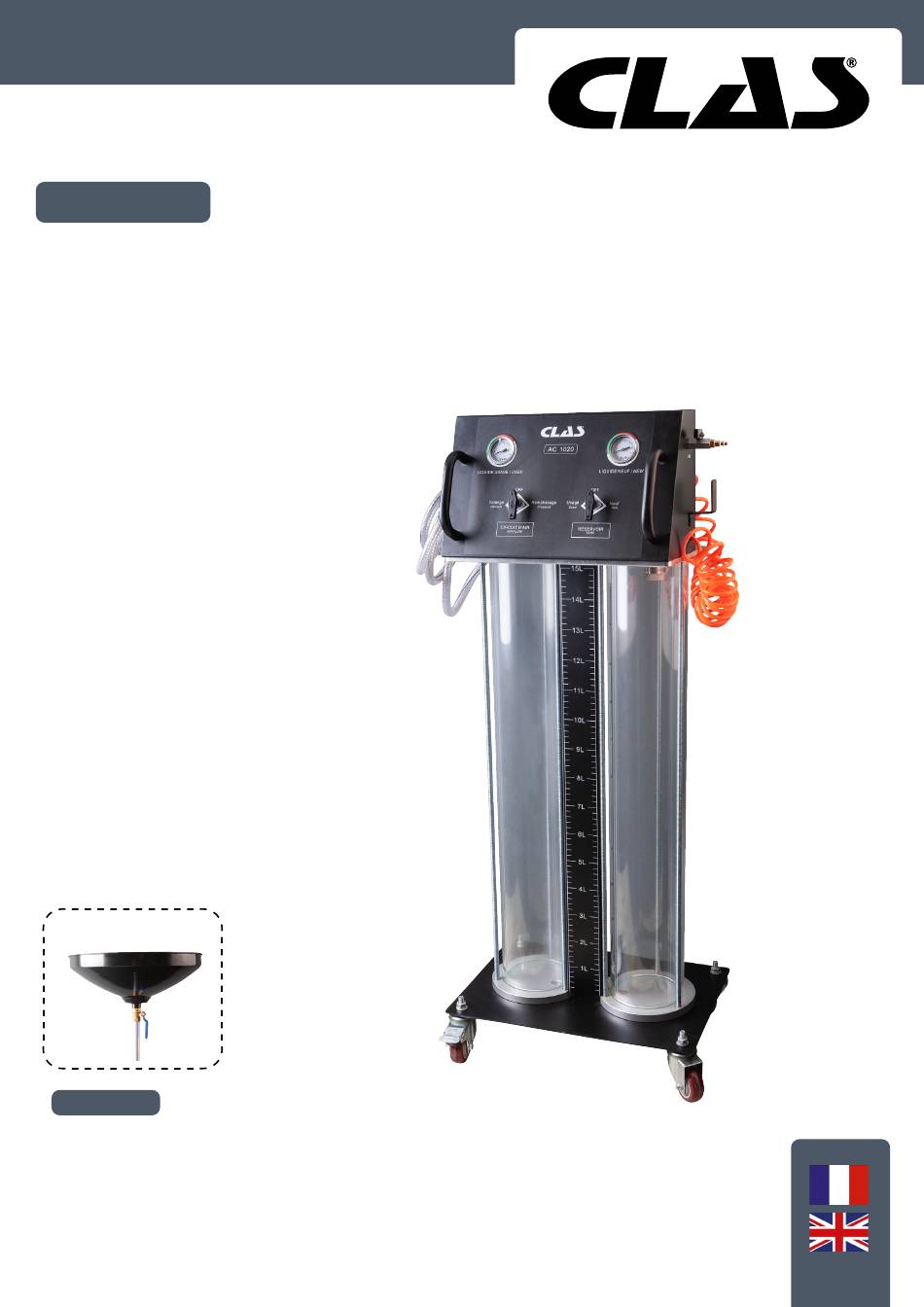

- Page 1 AC 1020 APPAREIL REMPLACEMENT/VIDANGE LIQUIDE DE REFROIDISSEMENT COOLING SYSTEM FILLING/DRAINING DEVICE AC 1022 ADAPTATEUR VIDANGE CIRCUIT DE REFROIDISSEMENT PAR GRAVITE GRAVITY COOLING SYSTEM DRAIN ADAPTER clas.com...
- Page 2 Contact : You can reach us by mail sav@clas.com or by phone +33(0)4 79 72 69 18 or go directly to our website clas.com If you have changed your mind regarding your purchase, please return this product before you attempt to install it.
- Page 3 AC 1020 APPAREIL REMPLACEMENT/VIDANGE LIQUIDE DE REFROIDISSEMENT VUE ECLATÉE Jauge de Jauge de pression/ Raccordement/ pression réservoir depression réservoir Vanne d’arrivée d’air liquide neuf liquide usagé Vanne de commande Vanne de circuit d’air commande réservoirs Vannes Réservoir "Liquide usagé" Remplissage...
- Page 4 AC 1020 APPAREIL REMPLACEMENT/VIDANGE LIQUIDE DE REFROIDISSEMENT PREPARATION MISE EN SERVICE 1. Position initiale (Fig. 1, Fig. 2) • Panneau : • Tuyaux de vidange et de remplissage : toutes les vannes sont fermées. Fig. 1 Fig. 2 2. Remplissage Consultez le manuel constructeur du véhicule pour connaitre les spécifications et la...
- Page 5 AC 1020 APPAREIL REMPLACEMENT/VIDANGE LIQUIDE DE REFROIDISSEMENT ÉTAPE 1 : VIDANGE DU CIRCUIT • Avant de commencer, allumez le moteur du véhicule et laissez-le tourner quelques minutes jusqu’au déclanchement du ventilateur. Cela vous confirmera la bonne ouverture du thermostat du circuit. Eteignez ensuite le moteur pour lancer la vidange.
- Page 6 AC 1020 APPAREIL REMPLACEMENT/VIDANGE LIQUIDE DE REFROIDISSEMENT ÉTAPE 2 : CONTRÔLE D’ÉTANCHÉITÉ • Avant de lancer le remplissage, il est important de contrôler la bonne étanchéité du circuit. Pour cela, maintenez le vide dans le circuit pendant quelques secondes. Si l’aiguille du manomètre de la cuve de liquide usagé...
- Page 7 AC 1020 APPAREIL REMPLACEMENT/VIDANGE LIQUIDE DE REFROIDISSEMENT ENTRETIEN DE L’APPAREIL • Avant de ranger l’appareil ou de l’utiliser sur un autre véhicule, il est recommandé de remettre le manomètre de la cuve de liquide usagé à 0. Pour cela, positionnez la vanne Circuit d’Air sur "...
- Page 8 AC 1020 APPAREIL REMPLACEMENT/VIDANGE LIQUIDE DE REFROIDISSEMENT VIDANGE DU RÉSERVOIR DU LIQUIDE NEUF • Pour cette opération, vous aurez besoin de branchez à nouveau l’appareil au réseau d’air de l’atelier s’il ne l’est pas. • Ouvrez la vanne d’arrivée d’air, puis positionnez la vanne RESERVOIR soit sur " LIQUIDE NEUF "...
- Page 9 AC 1020 APPAREIL REMPLACEMENT/VIDANGE LIQUIDE DE REFROIDISSEMENT AC 1022 : MÉTHODE D’ÉCHANGE PAR "GRAVITÉ" (OPTION) • Fixez la canne de la vasque de récupération à l’arrière de l’appareil à l’emplacement dédié à cet effet au-dessus de la cuve de liquide usagé (Fig. 19).
- Page 10 AC 1020 APPAREIL REMPLACEMENT/VIDANGE LIQUIDE DE REFROIDISSEMENT CONTENU DU COLIS AC 1020 Descriptions Quantité Remarques Appareil de remplacement/vidange liquide refroidissement (AC 1020) Adaptateur conique 1 set 1 x 5*8*100 Plongeur 1 x 5*8*150 1x 5*8*200 Adaptateur Y Notice d’instruction En français et en anglais...
- Page 20 73800 CHIGNIN FRANCE Tél. +33 (0)4 79 72 62 22 Fax. +33 (0)4 79 72 52 86 AC 1020 APPAREIL REMPLACEMENT/VIDANGE LIQUIDE DE REFROIDISSEMENT COOLING SYSTEM FILLING/DRAINING DEVICE Si vous avez besoin de composants ou de pièces, contactez le revendeur En cas de problème veuillez contacter le technicien de votre distributeur agréé...
