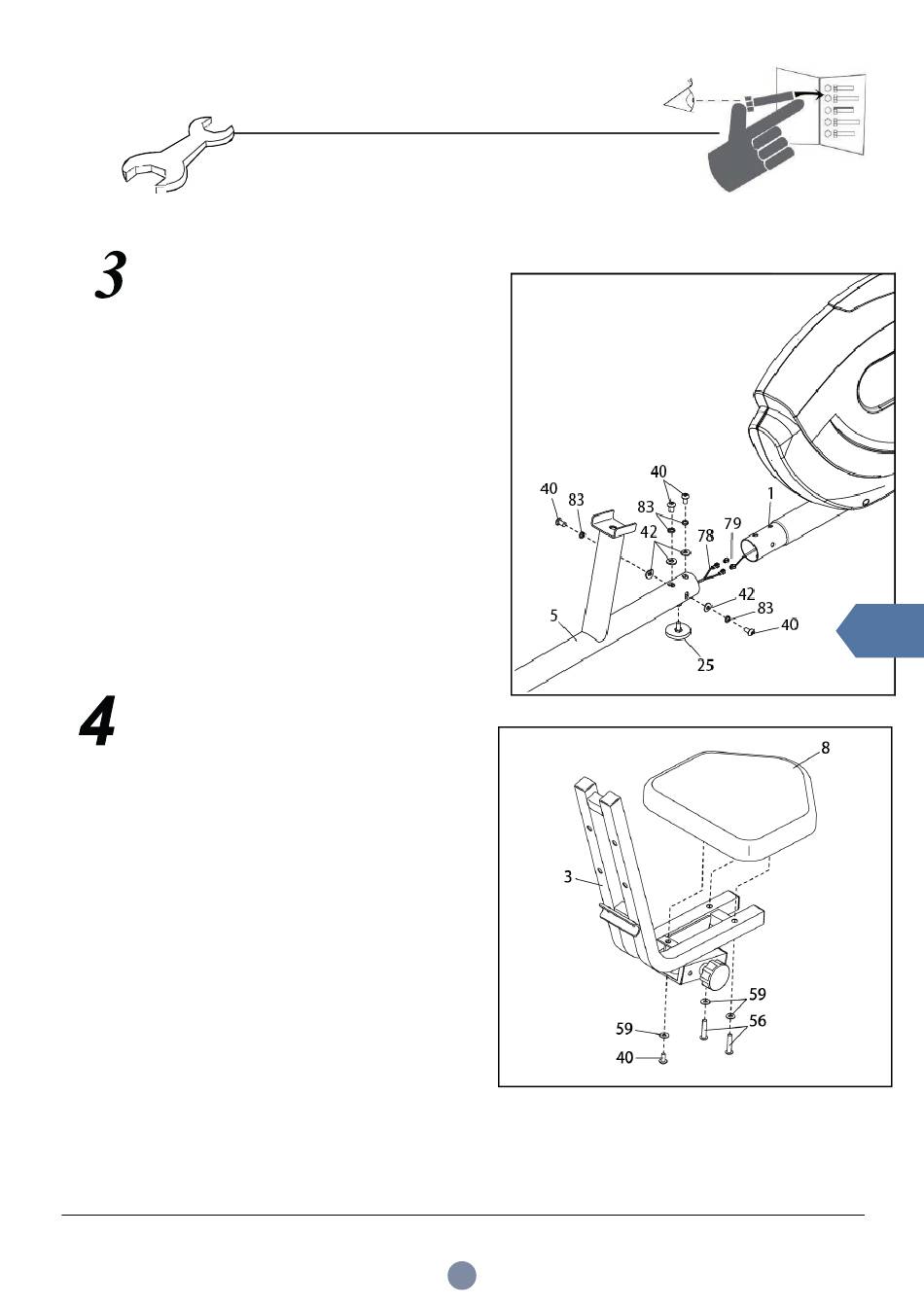

Procédures d'Assemblage
Tout d'abord, connectez la ligne de fréquence
cardiaque (78) sur le cadre principal arrière (5) avec
la ligne de fréquence cardiaque (79) sur le cadre
principal avant (1);
Insérez ensuite le cadre principal arrière (5) dans le
cadre principal avant (1) et utilisez respectivement
quatre vis M8 * 16 mm (40), rondelles élastiques M8
(83), rondelles en arc M8 (42), pour connecter le cadre
principal; ne serrez pas d'abord, puis vissez M8 pour
régler le coussinet de pied (25). Serrez complètement
les quatre vis M8 * 16 (40) après avoir placé le cadre
principal avant et arrière à égalité.
FR
Placez la selle (8) sur le groupe de dossier de siège (3),
placez l'angle convexe vers l'avant (comme indiqué sur
l'image). Verrouillez la selle avec deux vis M8 * 40 mm (56)
et des rondelles plates M8 (59) à travers les deux trous en
avant du groupe de dossier de siège (3), puis verrouillez-
la avec une vis M8 * 16 mm (40) et une rondelle plate M8
(59), et verrouillez toutes les vis une fois que la selle est
bien positionnée.
