5. Serrer les vis de fixation.
6.2.5 Montage du boîtier du transmetteur : Proline 500
ATTENTION
L
Température ambiante trop élevée !
Risque de surchauffe de l' é lectronique et possibilité de déformation du boîtier.
‣
Ne pas dépasser la température ambiante maximale autorisée.
‣
Lors de l' u tilisation à l' e xtérieur : éviter le rayonnement solaire direct et les fortes
intempéries, notamment dans les régions climatiques chaudes.
ATTENTION
L
Une contrainte trop importante peut endommager le boîtier !
‣
Eviter les contraintes mécaniques trop importantes.
Le transmetteur peut être monté des façons suivantes :
• Montage sur colonne
• Montage mural
Montage mural
Outils requis
Percer avec un foret de ⌀ 6,0 mm

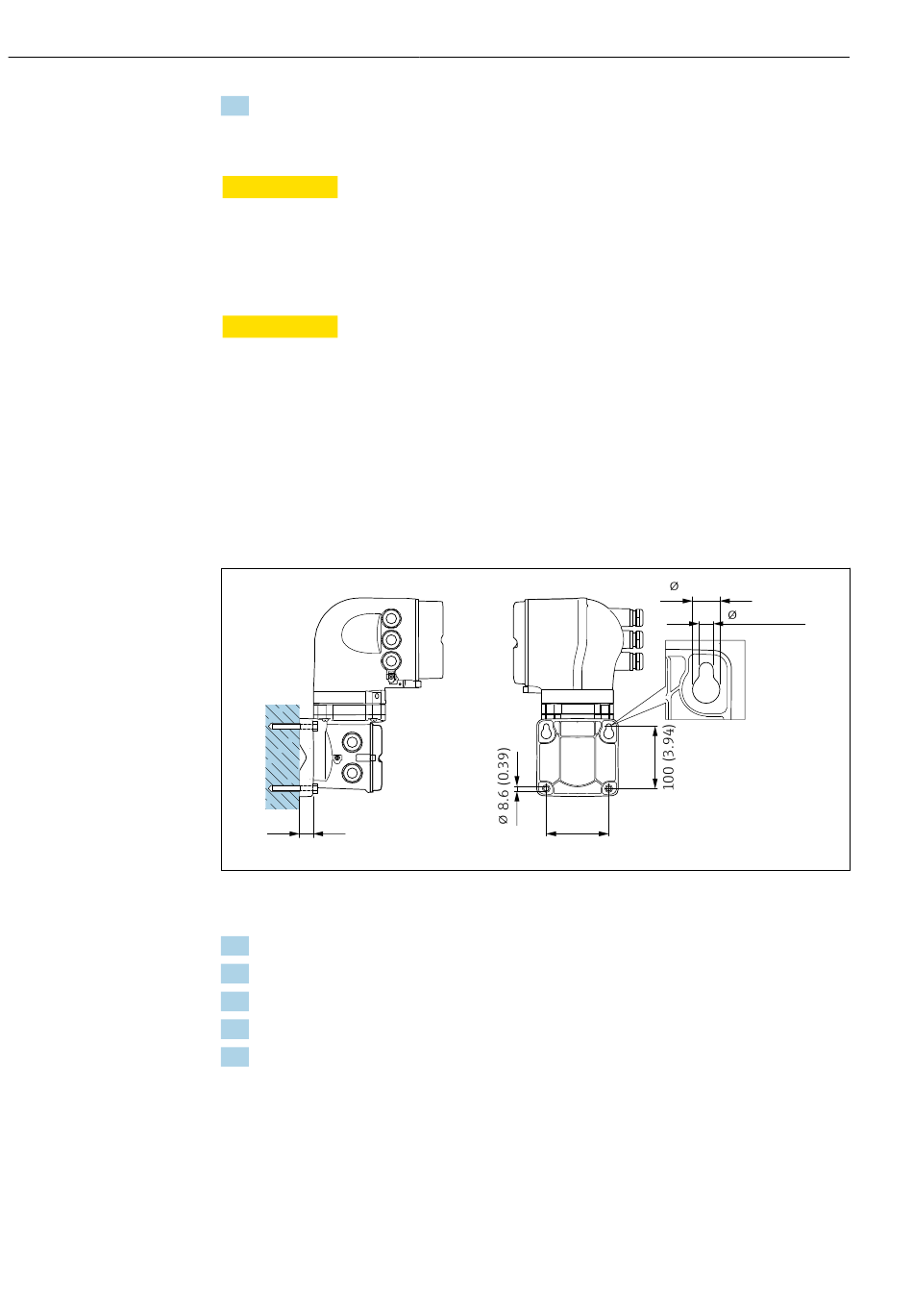

20 (0.79)
 14 Unité de mesure mm (in)
1. Percer les trous.
2. Placer les chevilles dans les perçages.
3. Visser légèrement les vis de fixation.
4. Placer le boîtier de transmetteur sur les vis de fixation et l' a ccrocher.
5. Serrer les vis de fixation.
Montage sur tube
Outils requis
Clé à fourche de 13
Proline Promass E 500 PROFIBUS PA
18 (0.71)
100 (3.94)
10 (0.39)
