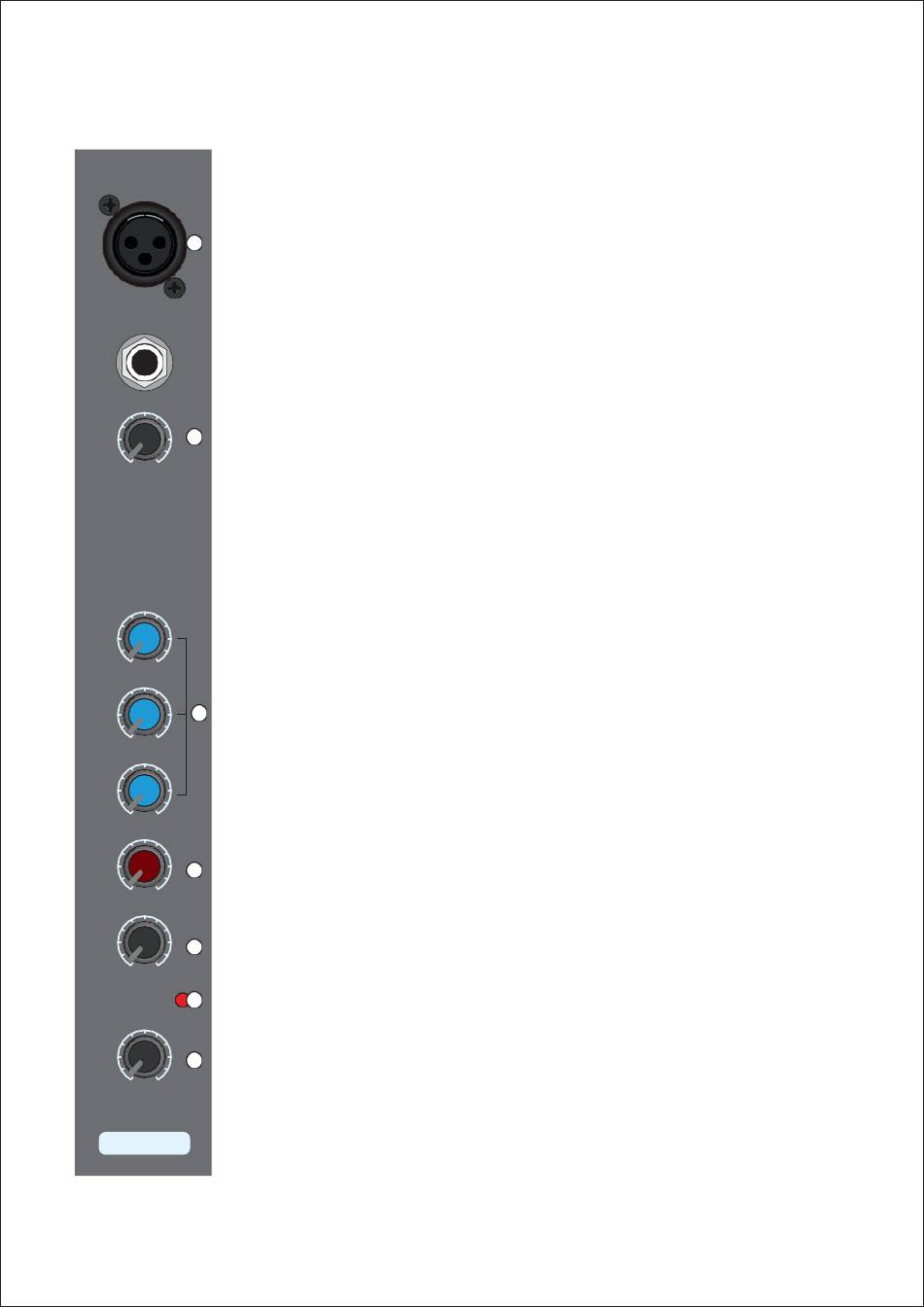

Panneau à canal unique Description de la fonction
1. Prise MIC/LINE
(1) La prise MIC permet de connecter une entrée XLR à 3 pôles pour recevoir
Mic 1
des signaux symétriques ou asymétriques. Le connecteur XLR mâle peut être
connecté à des microphones professionnels à condensateur, dynamiques ou à ruban. Le
1
préamplificateur à très faible bruit permet d'obtenir un son clair et net.
(2) La prise LINE connecte des entrées symétriques 1/4" TRS et asymétriques TS pour
Ligne
des signaux symétriques et asymétriques. Une gamme d'appareils de haut niveau peut
être connectée, comme un piano électrique, une guitare électrique, des émulateurs
de batterie et de nombreux autres instruments électroniques.
Note : L'utilisation d'un microphone à condensateur nécessite l'activation
GAIN
simultanée de l'alimentation fantôme, mais les microphones asymétriques et autres
2
instruments de musique ne doivent pas être branchés dans la prise microphone lorsque
dB
MIC -6
50
LIGNE -20
+20
l'alimentation fantôme est activée.
2. Contrôle du gain pour l'entrée micro/ligne.
Le bouton de gain permet de régler la sensibilité du signal d'entrée micro/ligne. La plage
de réglage du gain (MIC : -6Db à -50dB / LINE : -20dB à +20Db), il est recommandé de
régler le gain sur la position appropriée pour garantir la qualité du son. L'indicateur de crête
HAUT
clignote lorsque le réglage du gain est trop important.
3. Equalizer.
-15 dB +15
HIGH : réglage de l'amplification ou de l'atténuation de ±15dB pour les hautes
MID
fréquences de 12KHz, utilisé pour ajuster l'audio afin d'augmenter la force du son,
3
comme les guitares, les cymbales, les synthétiseurs musicaux, etc.
-15 dB +15
MID : Règle les médiums à 2,5 kHz avec ±15 dB d'augmentation ou d'atténuation. Il
LOW
n'est pas facile de régler les médiums lors du mixage audio professionnel, et l'on souhaite
souvent atténuer plutôt qu'augmenter les médiums afin d'adoucir les voix et les sons
-15 dB +15
d'instruments trop durs.
FX
LOW : ±15dB d'amplification ou d'atténuation pour les basses fréquences de 80Hz,
4
qui peuvent être utilisées pour réchauffer le son et ajouter de la force aux guitares, à
0 10
PAN
la batterie et à l'électronique.
4. Commande auxiliaire (EFX)
5
Ce bouton permet de régler le signal de sortie de l'EFX.
L
R
Pic
5. Contrôle PAN.
6
Ce bouton est un potentiomètre de contrôle du son et de l'image. Il permet de contrôler le
NIVEAU
volume des canaux gauche et droit. Réglez-le vers la gauche pour contrôler
7
l'affaiblissement du signal audio droit, réglez-le vers la droite pour contrôler
0
10
l'affaiblissement du signal audio gauche, réglez-le vers le milieu pour une sortie de signal
1
équilibrée.
6. Indicateur de crête.
Il est utilisé pour vérifier l'écrêtage du signal d'entrée, l'indicateur de crête s'allume en
rouge lorsque le potentiomètre de gain est trop ajusté, pour réchauffer le son de sortie
qui sera déformé.
