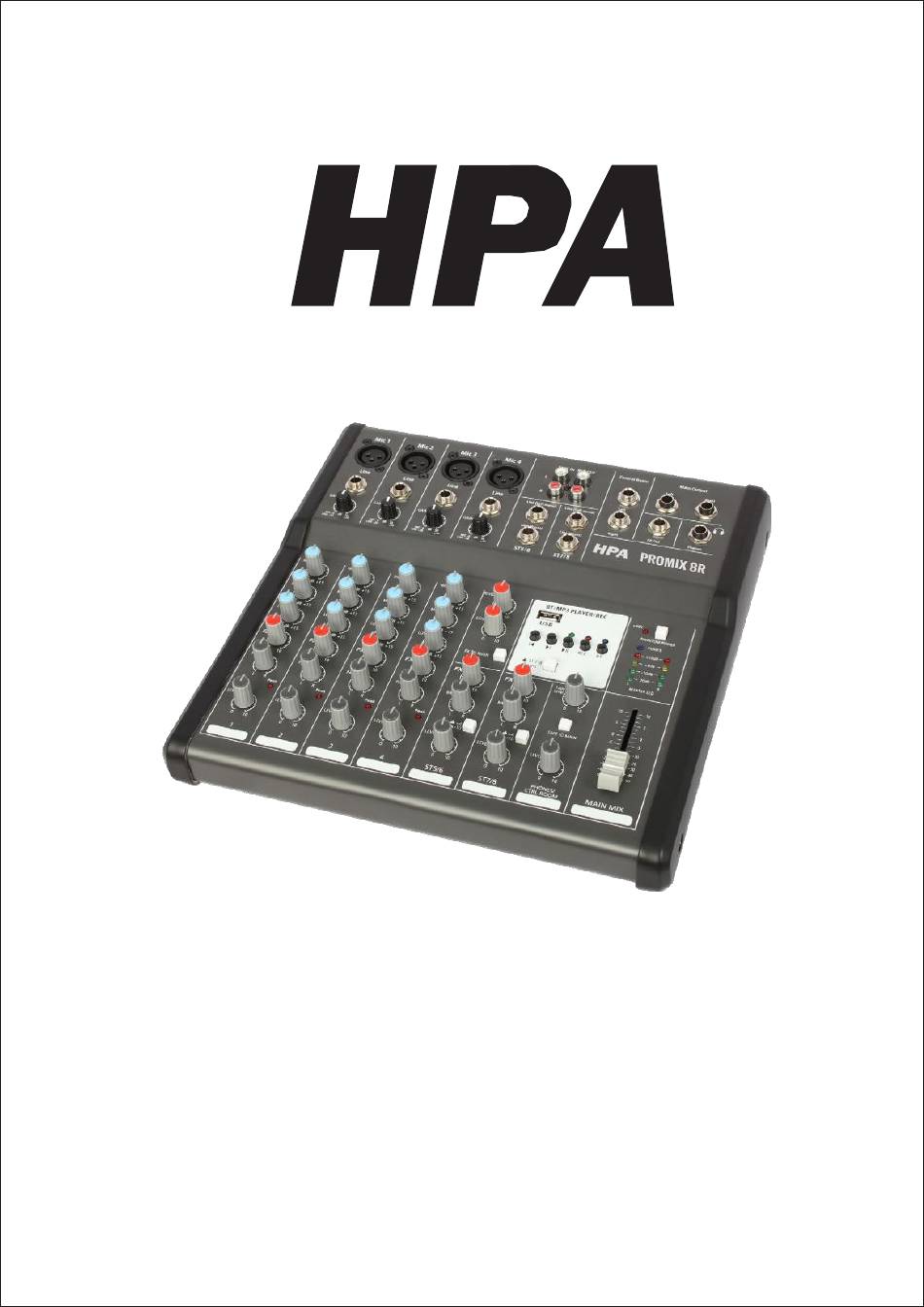

- Page 1 Série Promix Promix 6R (6 canaux) Promix 8R (8 canaux)
- Page 2 Consignes de sécurité importantes L'appareil ne doit pas être exposé à des gouttes ou à des éclaboussures et aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil. Si la fiche MAINS est utilisée comme dispositif de déconnexion, ce dernier doit rester facilement utilisable.
- Page 3 sont tombés dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou est tombé. Le symbole de l'éclair avec une flèche, dans un triangle équilatéral, est destiné à alerter l'utilisateur de la ATTENTION : POUR REDUIRE LE RISQUE DE CHOC présence d'une "tension dangereuse"...
- Page 4 Panneau à canal unique Description de la fonction 1. Prise MIC/LINE (1) La prise MIC permet de connecter une entrée XLR à 3 pôles pour recevoir Mic 1 des signaux symétriques ou asymétriques. Le connecteur XLR mâle peut être connecté à des microphones professionnels à condensateur, dynamiques ou à ruban. Le préamplificateur à...
- Page 5 7. Contrôle du volume de LEVEL. Lorsque le potentiomètre est tourné, le Main L/R émet un signal et le témoin MASTER indique le niveau correspondant. Si le mélangeur n'est pas utilisé, tournez le bouton de volume au minimum pour éviter tout bruit inutile.
- Page 6 Panneau du canal stéréo Fonction Description 1. Prise d'entrée ligne stéréo. Deux prises (L/MONO et LINE) pour connecter des signaux d'entrée symétriques 1/4" TRS et asymétriques TS, ainsi que pour connecter des appareils de haut niveau tels que des orgues électroniques, des guitares électo-acoustiques, des émulateurs de Ligne (droite) batterie et d'autres instruments électroniques.
- Page 7 Description des fonctions du panneau principal...
- Page 8 1. Prises de sortie principales L et R. Ces deux prises Main Mix envoient des signaux de niveau symétrique à des appareils externes tels que des amplificateurs de puissance (puis à une paire de haut-parleurs) et d'autres appareils périphériques (égaliseurs, crossovers, haut-parleurs actifs, etc.).
- Page 9 Remarque : l'alimentation fantôme doit être partagée avec les microphones à condensateur. Si les microphones à condensateur ne sont pas utilisés, l'alimentation fantôme doit être désactivée pour éviter d'endommager les circuits de la table de mixage.
- Page 10 Description des fonctions du panneau arrière DC:5V IN TYPE-C 1. Prise d'entrée TYPE- C Entrée DC +5V 2. Interrupteur d'alimentation. 3. Prise DC. Tension d'entrée DC+5V Mode d'emploi de la lecture et de l'enregistrement Bluetooth et USB Fonctionnement de la lecture USB : Branchez le disque USB et appuyez sur le bouton de lecture pour démarrer la lecture.
- Page 11 Spécifications Modèle Promix 6R Promix 8R Entrée micro Entrée de ligne Entrée stéréo 20Hz-20KHz， +1/-1dB 20Hz-20KHz， +1/-1dB Réponse en fréquence Distorsion 0.005% 0.005% >80dBu >80dBu Bruit >-92dBu >-92dBu Bruit équivalent -128dBu -128dBu Diaphonie >70dBu >70dBu Alimentation fantôme +46V +46V 2.2KΩ 2.2KΩ...
- Page 12 SPEAKER FOH Schéma de mixage en direct GUITARE BASS LECTEUR DE CD TAPE IN REC OUT Salle de Sortie principale Mic 1 Mic 2 contrôle Gauche Droit Gauche Ligne Ligne Ligne (mono Ligne (mono gauche) gauche) Droit FX Out Téléphones Ligne Ligne GAIN...
- Page 13 Schéma de câblage général Liste des prises et des fiches PRISES ET FICHES PRISES ET FICHES PRISES ET FICHES PIN1 : MASSE ENTRÉE SORTIE MIC/LINE, MIC, SORTIE STÉRÉO BROCHE 2 : CHAUD (+) JACK XLR BROCHE 3 : FROID (-) MIC/LINE*, AUX SEND, TIP : HOT(+) GROUPE EN DEHORS, MONITEUR EN...
- Page 14 Schéma fonctionnel...
