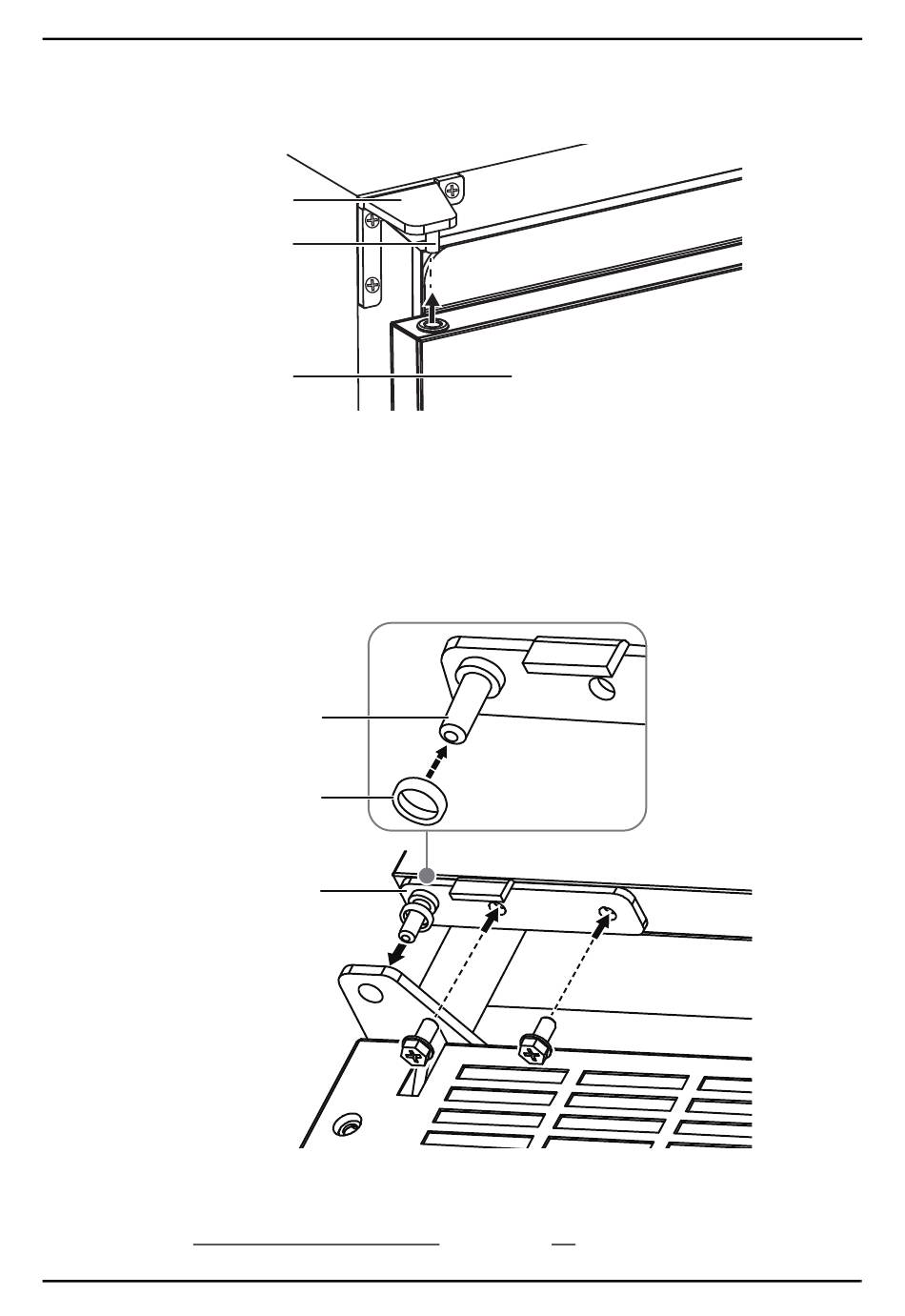

17 Maintenir la porte et insérer le manchon de l'axe de la porte sur la
goupille de charnière supérieure gauche.
Charnière supérieure
gauche
Goupille de charnière
Porte du refroidisseur
18 Retirer le support de l'axe pivotant gauche du sac d'accessoires.
19 Placer une rondelle noire sur l'axe pivotant, puis insérer le support de
l'axe pivotant dans l'orifice de la charnière inférieure gauche, pousser
le bas de la porte et aligner la porte avec les orifices du support de
l'axe pivotant.
Installer le support avec les vis M5 x 10 du sac d'accessoires.
Axe pivotant
Rondelle noire
Support de l'axe
pivotant
20 Retirer la poignée, puis la réinstaller de manière à ce que les vis de
réglage soient orientées vers le bas. Pour toutes instructions, voir
« Installation de la poignée » à la page 11.
