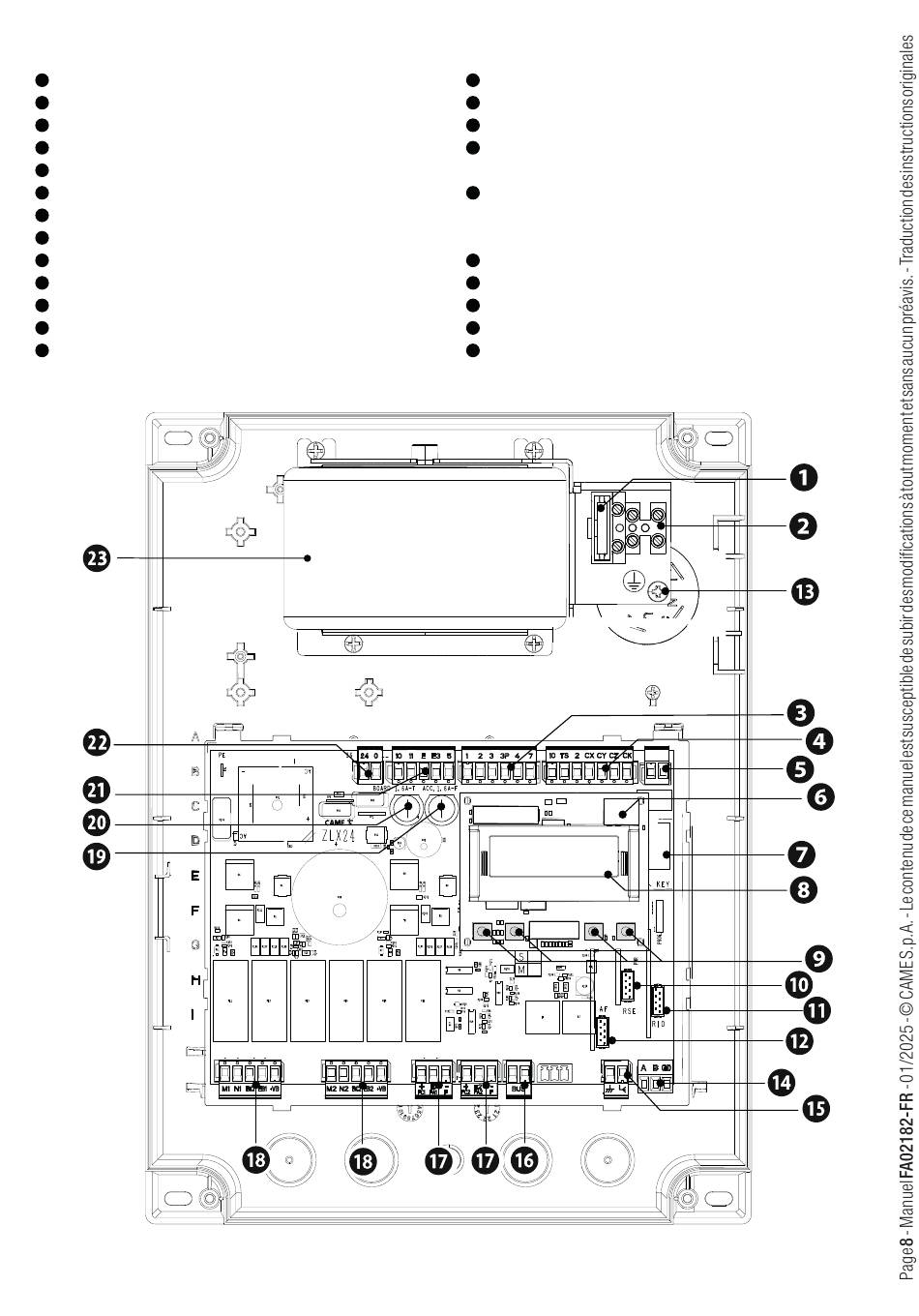

Armoire de commande
Fusible de ligne
1
Bornier d'alimentation
2
Bornier de connexion des dispositifs de commande
3
Bornier de connexion des dispositifs de sécurité
4
Bornier pour la sortie B1-B2
5
Connecteur pour la carte Memory Roll
6
Connecteur pour CAME KEY
7
Afficheur
8
Touches de programmation
9
Connecteur pour la carte RSE
10
Connecteur pour la carte RIO CONN
11
Connecteur pour carte radiofréquence enfichable (AF)
12
Point de masse en étoile
13
Bornier pour la connexion CRP
14
Bornier de connexion de l'antenne
15
Bornier pour accessoires BUS CXN
16
Bornier de connexion des minirupteurs de fin de course et/
17
ou encodeurs
Bornier de connexion du motoréducteur avec encodeur ou
18
avec interrupteur de ralentissement et serrure de verrouillage
électrique
Fusible pour les accessoires
19
Fusible pour la carte électronique
20
Bornier de connexion des dispositifs de signalisation
21
Bornier pour l'alimentation de la carte électronique
22
Transformateur
23
