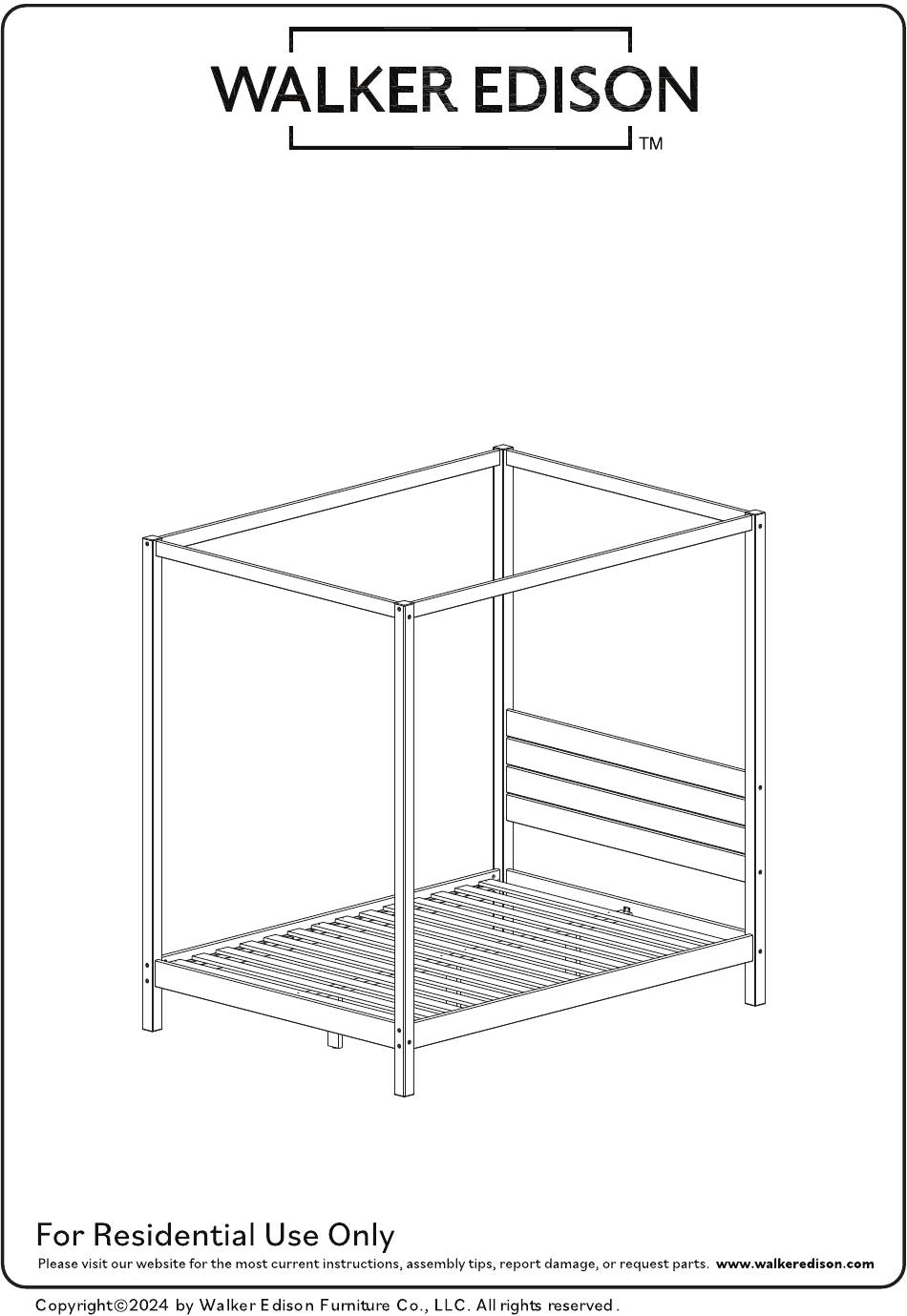

- Page 21 Isla Lit Queen avec Baldaquin Isla Cama Queen con Dosel SKU# ISLB5C Pour usage résidentiel seulement Visite notre site Web pour obtenir les instructions les plus récentes, des conseils d'assemblage, signaler des dommages ou commander des pièces. www.walkeredison.com Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas.
- Page 22 ! Les outils électriques peuvent provoquer des fissures ou endommager les meubles, mais aussi les autres composants s’ils sont mal utilisés. Les dommages causés par un outil électrique ne sont pas couverts par la garantie Walker Edison Utilice las herramientas eléctricas con cuidado.
- Page 23 Model ISLB5CBL LOT: 000/2024 Distribution By: Date: 09/2024 Walker Edison Furniture Company Rev. 08/2024-V1 COD. 1553 W 9000 S, West Jordan, CANFER compliant / conforme au CANFER UT 84088 United States TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
- Page 24 Liste de composants / Lista de hardware Partie Taille Quantité Parte Tamaño Nombre Cantidad x ” Tornillo Écrou cylindrique Tuerca cilíndrica Cheville en bois Espiga de madera Cheville en bois Espiga de madera Tornillo Tornillo 4x35mm Tornillo 4x25mm Tornillo 3,5x16mm Tornillo Clé...
- Page 25 Étape / Paso 1 (FR) Commençons ! Insérez les chevilles en bois (C) dans les Rail latéral avant (29), Rail latéral arrière (30), Rail inférieur supérieur (7), Rail central (8), Rail de tête/pied (32), Rail court supérieur (33),et Rail long supérieur (34). (ESP) ¡Comencemos! Inserte las espigas de madera (C) en las Riel lateral delantero (29), Riel lateral trasero (30), Riel inferior superior (7), Riel intermedio (8), Riel de cabecera/pies (32), Riel corto superior (33) y Riel largo superior (34).
- Page 26 Étape / Paso 2 (FR) Assemblage de la tête de lit. Fixez le poteau gauche de la tête de lit (18) au rail supérieur/rail inférieur (7), rail supérieur (32), rail court supérieur (33) à l'aide de la vis (E) et de la clé hexagonale ( J). Joignez les chevilles en bois du rail central (8) au poteau gauche de la tête de lit (18).
- Page 27 Étape / Paso 4 (FR) Fixez le Support (12) à la tête de lit à l'aide d'un tournevis cruciforme et d'une vis (H). (ESP) Fije el Soporte (12) a la cabecera con un destornillador Phillips yel tornillo (H). Trous pré-percés Agujeros pré-perforés Étape / Paso 5 (FR)
- Page 28 Étape / Paso 6 (FR) Fixez le renfort d'angle (K) au rail supérieur (32) à l'aide de la vis (I) et d'un tournevis cruciforme. Fixez également le renfort d'angle (K) au rail de pied (32) à l'aide de la vis (I) et d'un tournevis cruciforme. (ESP) Fije el soporte de esquina (K) al riel superior (32) con el tornillo (I) y un destornillador Phillips.
- Page 29 Étape / Paso 8 (FR) Répétez la dernière étape sur le pied de lit. (ESP) Repita el último paso en el pie de cama. Étape / Paso 9 (FR) Fixez le rail supérieur long (34) à la tête de lit et au pied de lità l'aide de la vis (E) et serrez avec la clé hexagonale ( J). (ESP) Fije el riel largo superior (34) a la cabecera y al pie de cama usando el tornillo (E) y ajuste con la llave hexagonal ( J).
- Page 30 Étape / Paso 10 (FR) Fixez le support central (35) au pied central (10) à l'aide de la vis (F) et de la clé hexagonale ( J). (ESP) Asegure el soporte central (35) al pie central (10) usando el tornillo (F)y la llave hexagonal ( J). Étape / Paso 11 (FR) Fixez le support central (35) au support (K) avec la vis (L), la rondelle (N) et l'écrou (M) à...
- Page 31 Étape / Paso 12 (FR) Insérez les chevilles en bois (D) dans le rail latéral avant (29) et le rail latéral arrière (30) comme indiqué sur le schéma. (ESP) Inserte las espigas de madera (D) en el riel lateral delantero (29) y el riel lateral trasero (30) como se muestra en el diagrama. Étape / Paso 13 (FR) Positionnez le jeu de lattes (31) comme indiqué...
- Page 32 Étape / Paso 14 (FR) Fixez le jeu de lattes (31) à l'aide de vis (G) et d'un tournevis cruciforme. (ESP) Fije el conjunto de listones (31) con tornillos (G) y un destornilladorde cabeza Phillips. (FR) Dans cette étape, répartissez les lattes de l'ensemble (31) en utilisant les chevilles appliquées comme guides.
- Page 33 Tu as réussi ! Profite de ton nouveau avec Baldaquin ¡Lo ha conseguido! ¡Disfrute de su nueva litera! 250 lbs 114 kg 250 lbs 114 kg Bravo pour ton nouveau meuble ! Nous aimerions t'en entendre parler et le voir. S'il te plait, laisse-nous un commentaire ou publie une photo sur #mywalkeredisonhome ¡Enhorabuena por sus nuevos muebles!
- Page 34 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l'Utah, est là pour obtenir des informations sur les produits, aider pour l'assemblage d'un produit ou pour tout autre problème de support client. Appelle-nous Envoie-nous les e-mails à Visite notre site accueil au client à...
