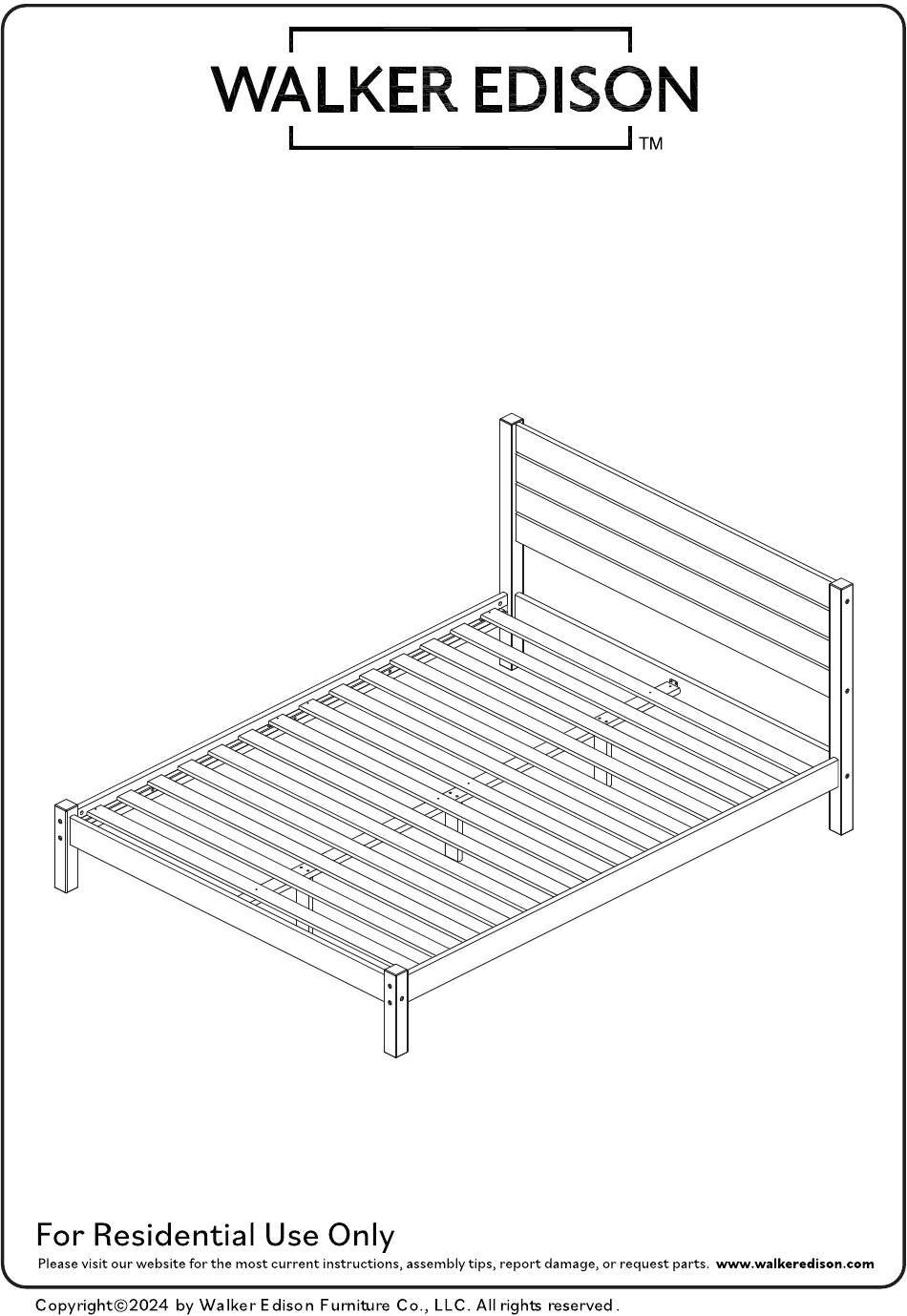

- Page 1 Isla Solid Wood Queen Bed SKU# ISLB5C1 LOT: AAYYWW-XXX...
- Page 3 Model ISLB5C1BL LOT: 000/2024 Distribution By: Date: 09/2024 Walker Edison Furniture Company Rev. 08/2024-V1 COD. 1553 W 9000 S, West Jordan, CANFER compliant / conforme au CANFER UT 84088 United States TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
- Page 4 Hardware List Part Size Name Quantity x ” Bolt Barrel Nut Wooden dowel Wooden dowel Bolt Bolt 4x35mm Screw 4x25mm Screw 3,5x16mm Screw Hex Key 4.0mm Corner Brace 3/16*1 1/2 Screw 3/16mm 3/16mm Washer The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
- Page 5 Step 1 Let’s start! Insert ooden dowels (C) into Front side rail (29), Back side rail (30), Upper ower rail (7), Middle rail (8) and Head/Foot rail (32).
- Page 6 Step 2 Now we'll assemble the headboard. Secure Headboard Left Post (40) to Upper Rail/Lower Rail (7), Head Rail (32) using Screw (E) and Hex Key ( J). Join wooden dowels in Middle Rail (8) to Headboard Left Post (40). B a c F r o To keep your product looking its best and scratch-free, try assembling it on a soft...
- Page 7 Step 3 Repeat for the right side. Secure Upper Rail/Lower Rail (7), Head Rail (32), and Middle Rails (8) to the Headboard Right Post (41)
- Page 8 Step 4 Secure Union Support (12) to headboard using a phillips head screwdriver and Screw (H). Pre Drilled Holes...
- Page 9 Step 5 to Foot rail (32) using Screw (E) and Hex Key ( J).
- Page 10 Step 6 Attach Corner Brace (K) to Head rail (32) using Screw (I) and a hillips head screwdriver. Also attach Corner Brace (K) to Foot rail (32) using Screw (I) and a hillips head screwdriver.
- Page 11 Step 7 Secure Back side rail (30) and Front ide ail (29) to Headboard left post (40) and Headboard right post (41) using Screw (A), Barrel nut (B) and Hex Key ( J).
- Page 12 Step 8...
- Page 13 Step 9 and Hex key ( J).
- Page 14 Step 10 Attach Central Support (35) to Support (K) with Screw (L), Washer (N) and nut (M) using a slotted head screwdriver.
- Page 15 Step 11 l i a l i a...
- Page 16 Step 12 Position Slat set (31) as shown in the diagram. In this step, distribute slat set 31 using the applied dowels as guides.
- Page 17 Step 13 Secure Slat Set (31) using Screws (G) and a phillips head screwdriver.
- Page 18 You did it! Enjoy your new Queen Bed! 250 lbs 114 kg 250 lbs 114 kg Congratulations on your new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
- Page 21 Isla Lit Queen en Bois Massif Isla Cama Queen de madera maciza SKU# ISLB5C1 Pour usage résidentiel seulement Visite notre site Web pour obtenir les instructions les plus récentes, des conseils d'assemblage, signaler des dommages ou commander des pièces. www.walkeredison.com Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas.
- Page 22 ! Les outils électriques peuvent provoquer des fissures ou endommager les meubles, mais aussi les autres composants s’ils sont mal utilisés. Les dommages causés par un outil électrique ne sont pas couverts par la garantie Walker Edison Utilice las herramientas eléctricas con cuidado.
- Page 23 Model ISLB5C1BL LOT: 000/2024 Distribution By: Date: 09/2024 Walker Edison Furniture Company Rev. 08/20 24-V1 COD. 1553 W 9000 S, West Jordan, CANFER compliant / conforme au CANFER UT 84088 United States TSCA T itle VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
- Page 24 Liste de composants / Lista de hardware Partie Taille Quantité Parte Tamaño Nombre Cantidad 1/4”x 0mm Écrou cylindrique Tuerca cilíndrica Cheville en bois 10 4 x 0mm Espiga de madera Cheville en bois Espiga de madera 4x35mm Tornillo 4x25mm Tornillo 3,5x16mm Tornillo Clé...
- Page 25 Étape / Paso 1 (FR) Insérez les Chevilles (C) dans le Rail Supérieur/Inférieur (7), Rail Central (8), Rail Latéral Avant (29), Rail Latéral Avant (29), Rail Latéral Arriére (30) et Rail de Tete/de Pied (32). (ESP) Inserte las Espigas (C) en el Travesaño superior/ Travesaño Inferior (7), Travesaño Central (8), Barandal Lateral Delantero (29), Barandal Lateral Trasero (30) y Barandal de Cabecera/Pies (32).
- Page 26 Étape / Paso 2 Étape / Paso 3 (FR) Fixez le (41) au ail supérieur/ ail inférieur (7), ail central et ail de tête/rail (32) avec des oulons (E) et serrezavec une clé hexagonale ( J). (ESP) Fije el Cabecero Poste Derecho (41) al Travesaño superior/Travesaño inferior (7), Travesaño...
- Page 27 Étape / Paso 4 (FR) Fixez le upport d' nion (12) à la tête de lit assemblée avec la s (H). (ESP) Fije el oporte de nión (12) a la cabecera ensamblada con el ornillo (H). Trous pré-percés Agujeros pré-perforés Trous pré-percés Agujeros preperforados Étape / Paso 5...
- Page 28 Étape / Paso 6 (FR) Fixez le d'angle (K) à la tête de lit et au pied de lit avec une is (I). (ESP) Asegure el oporte de esquina (K) a la cabecera y a con el tornillo (I). Étape / Paso 7 (FR) Placez les crous cylindriques (B) dans les trous du ail latéral avant (29) et du ail latéral arrière (30), puis insérez les oulons (A) dans la tête de lit et fixez-les avec une clé...
- Page 29 Étape / Paso 8 (FR) Placez les crous cylindriques (B) dans les trous du ail latéral avant (29) et du ail latéral arrière (30), puis insérez les oulons (A) dans le ed de lit et fixez-les avec une clé hexagonale (G) aux crous cylindriques (B). (ESP) Coloque las uercas cilíndricas (B) en los del iel lateral delantero (29) y el iel lateral trasero (30),...
- Page 30 Étape / Paso 10 (FR) Fixez le support central (35) au support (K) avec la vis (L) et la rondelle (N) et l'écrou (M) à l'aide d'un tournevis à tête plate. (ESP) Asegure el soporte central (35) al soporte (K) con el tornillo (L) y la arandela (N) y la tuerca (M) usando un destornillador de cabeza ranurada.
- Page 31 Étape / Paso 12 (FR) Installez le de lattes (31) comme indiqué sur le schéma. (ESP) Instale el uego de láminas (31) como se muestra en el diagrama. (FR) Dans cette étape, répartissez lattes (31) en utilisant les chevilles appliquées comme guides.
- Page 32 Tu as réussi ! Profite de ton nouveau lit superposé ! ¡Lo ha conseguido! ¡Disfrute de su nueva litera! 250 lbs 114 kg 250 lbs 114 kg Bravo pour ton nouveau meuble ! Nous aimerions t'en entendre parler et le voir. S'il te plait, laisse-nous un commentaire ou publie une photo sur #mywalkeredisonhome ¡Enhorabuena por sus nuevos muebles!
- Page 33 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l'Utah, est là pour obtenir des informations sur les produits, aider pour l'assemblage d'un produit ou pour tout autre problème de support client. Appelle-nous Envoie-nous les e-mails à Visite notre site accueil au client à...
