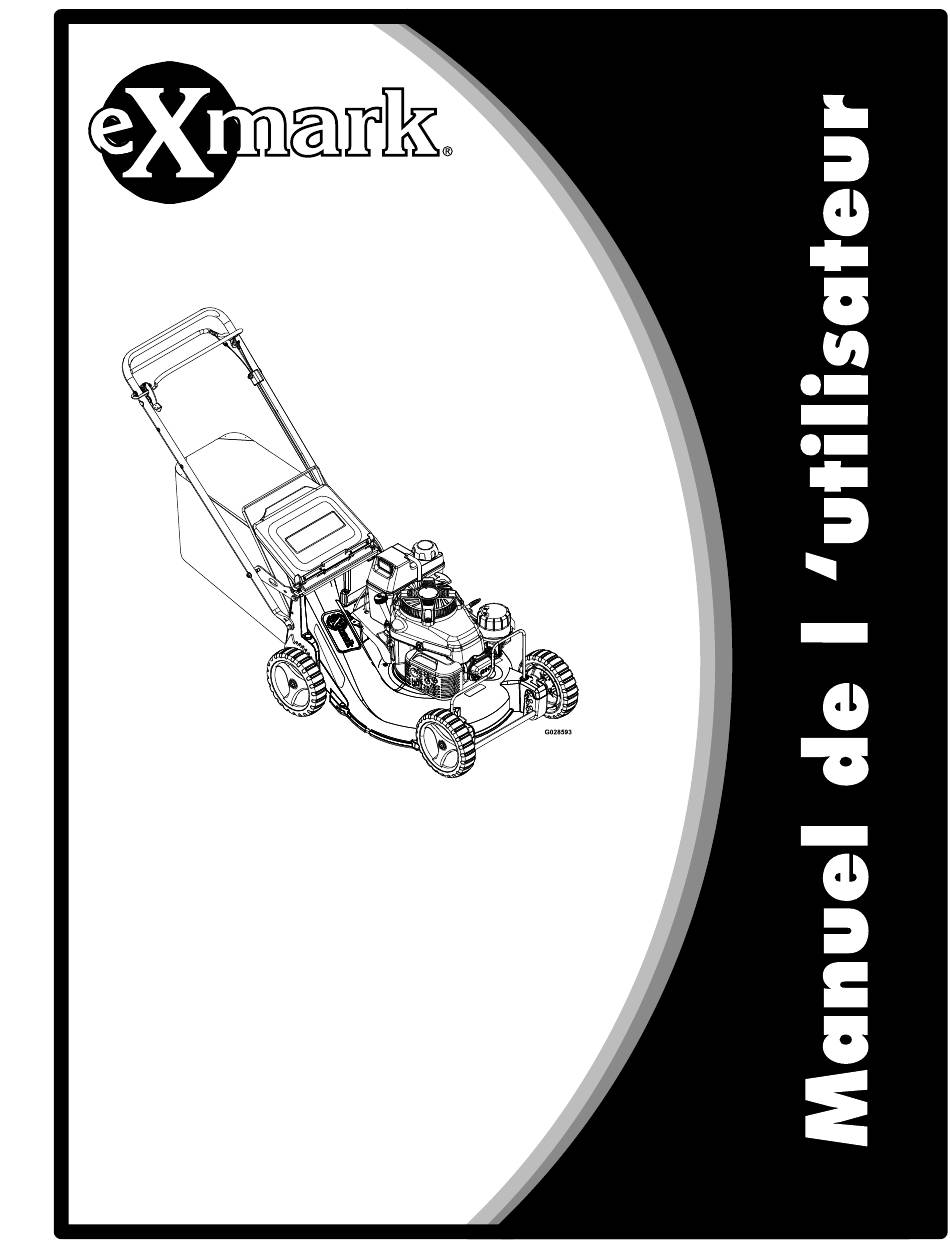

- Page 1 COMMERCIAL 21 Pour les n° de série 406 294 345 et suivants Part No. 4504-529 Rev. A...
- Page 2 Exmark, reportez-vous à l'information du constructeur du moteur fournie avec la machine. Pour les modèles équipés d'un moteur Exmark, reportez-vous à ce manuel pour tout renseignement. La puissance brute ou nette (ou le couple brut ou net) de ce moteur a été calculée en...
- Page 3 FÉLICITATIONS pour l'achat de votre tondeuse de modèle et de série du produit et contactez un Exmark. Ce produit a été conçu et fabriqué avec dépositaire-réparateur ou le service client Exmark le plus grand soin pour vous offrir de nombreuses agréé.
- Page 4 Table des matières Nettoyage ............36 Nettoyage de l'herbe accumulée sous le tablier de coupe ..........36 Introduction ............3 Nettoyage de la goulotte et de l'obturateur Sécurité ..............5 d'éjection............37 Symbole de sécurité ......... 5 Nettoyage sous le couvercle de Consignes de sécurité générales......5 courroie (machines autopropulsées Autocollants de sécurité...
- Page 5 Cette machine peut sectionner les mains ou les pieds normes de sécurité de la Commission de surveillance et projeter des objets. Exmark a conçu et testé cette des produits de consommation (CPSC) relatives aux tondeuse pour garantir un fonctionnement correct lames pour les tondeuses rotatives autotractées et avec...
- Page 6 Exmark, d'instruction. ou de Exmark Mfg. Co. Inc. • Remplacez tous les autocollants usés, • Pour coller les autocollants de sécurité, retirez endommagés ou manquants.
- Page 7 Sécurité decal116-1922 116-1922 decal130-9656 130-9656 Modèles avec système BBC decal119-0217 119-0217 1. Starter 3. Bas régime 2. Haut régime 4. Arrêt du moteur 1. Attention – coupez le moteur; ne vous approchez pas des pièces mobiles; gardez toutes les protections et tous les déflecteurs en place.
- Page 8 Sécurité decal116-7583 116-7583 1. Attention – lisez le Manuel de l'utilisateur; n'utilisez 4. Risque de coupure/mutilation des mains ou des pieds pas cette machine à moins d'avoir les compétences par la lame de la tondeuse – ne vous approchez pas des nécessaires.
- Page 9 • Caractéristiques du moteur : reportez-vous au lorsque la barre de commande de la lame est relâchée. manuel du propriétaire du moteur. • Type d'huile moteur : huile moteur Exmark Transmission (machines « 4–Cycle Premium » (haute qualité pour moteurs autopropulsées)
- Page 10 Vue d'ensemble du produit Longueur et hauteur hors tout pour Vue d'ensemble du une hauteur de coupe de 2,5 pouces : produit Réglage du Longueur Hauteur guidon Haute 154,9 cm (61 po) 99,1 cm (39 po) Intermédiaire 160 cm (63 po) 95,3 cm (37,50 po) Basse...
- Page 11 Utilisation Utilisation Remarque: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale. Commandes Remarque: Avant de mettre le moteur en marche et d'utiliser la machine, familiarisez-vous avec toutes les commandes. Barre de commande de la lame Située sur la moitié...
- Page 12 Utilisation Commande d'accélérateur/star- ter/arrêt du moteur (modèles avec débrayage du frein de lame) La commande d'accélérateur/starter/arrêt du moteur est située sur le côté gauche du moteur, comme montré à la Figure 5. g012605 Figure 4 Tondeuse à frein de lame montrée 1.
- Page 13 Figure 6 risque. Utilisez uniquement les accessoires et équipements agréés par Exmark. 1. Tournez dans le sens horaire pour fermer 2. Tournez dans le sens antihoraire pour ouvrir • Inspectez la zone de travail et enlevez tous les objets susceptibles d'être projetés par la...
- Page 14 Utilisation • Vérifiez toujours que les commandes de détection DANGER de présence de l'utilisateur, les contacteurs de Dans certaines circonstances, l'essence est sécurité et les capots de protection sont en place extrêmement inflammable et dégage des vapeurs et en bon état. N'utilisez pas la machine en cas de explosives.
- Page 15 Utilisation • Ne laissez pas l'herbe, les feuilles, la graisse ou DANGER l'huile, et autres débris s'accumuler sur et autour Dans certaines circonstances, de l'électricité du moteur. statique peut se former lors du remplissage, • Nettoyez les coulées éventuelles d'huile et de produire une étincelle et enflammer les vapeurs carburant, et éliminez les débris imbibés de d'essence.
- Page 16 Utilisation n'autorisez personne à s'approcher de la machine ATTENTION en marche. Les pièces rotatives peuvent happer et • N'utilisez pas la machine sous l'emprise de l'alcool, coincer les mains, les pieds, les cheveux, les de drogues ou de médicaments. vêtements ou les accessoires. Le contact avec des pièces rotatives peut causer une •...
- Page 17 Utilisation – Avant de faire le plein de carburant. machine sans risque. Faites preuve de bon sens et de discernement lors de cette évaluation. – Avant de vider le bac à herbe. Les conditions changeantes du terrain, telle – Avant de modifier la hauteur de coupe. l'humidité, peuvent rapidement modifier le •...
- Page 18 Utilisation Ouverture du robinet d'arrivée de carburant Tournez le robinet de 1/4 de tour dans le sens antihoraire pour ouvrir l'arrivée de carburant (le cas échéant). Démarrage du moteur Branchez le fil de la bougie. g268506 Figure 9 Modèle série X à moteur Kawasaki avec grand réservoir de carburant montré...
- Page 19 Utilisation commande d'accélérateur/starter en position haut maximale. Relâchez la barre de commande pour régime. immobiliser la tondeuse lorsque vous l'utilisez pour des rattrapages de coupe ou chaque fois que vous la laissez sans surveillance. Arrêt du moteur Pour désengager l'autopropulsion, relâchez la Immobilisez complètement la machine.
- Page 20 Utilisation Serrez la barre de commande de la lame contre être difficile à retirer. Nettoyez soigneusement le guidon et relâcher le levier de blocage de la l'obturateur après chaque utilisation. commande de lame; la lame doit d'engager. Pour déposer l'obturateur de déchiquetage, Relâchez la barre de commande de la lame pour soulevez le volet d'éjection et tirez l'obturateur désengager la lame.
- Page 21 Utilisation Serrez la barre de commande de la lame contre le Le bac doit commencer à se gonfler, ce qui guidon. La lame devrait s'engager. indique que la lame est engagée et tourne. Relâchez la barre de commande de la lame. Vous Relâchez la barre de commande de la lame.
- Page 22 Utilisation g010961 Figure 14 1. Arbre de roue avant 4. Hauteurs de coupe du bloc de quadrant avant 2. Tirez vers le haut 5. Tirez vers l'extérieur 3. Dispositif de réglage de 6. Rainure d'arbre hauteur g010963 Figure 13 Insérez l'arbre de roue avant dans le trou de réglage de hauteur de coupe voulu du bloc 1.
- Page 23 De temps à autre, limez les proximité. ébréchures de la lame. Remplacez la lame dès que nécessaire par une lame Exmark d'origine. Examinez fréquemment le bac à herbe. S'il est endommagé, remplacez-le par un bac • Nettoyez fréquemment le filtre à air. Le Exmark neuf.
- Page 24 Utilisation • Si l'herbe est haute de plus de 15 cm (6 po), jamais l'entretien de la machine à des personnes effectuez un premier passage à vitesse réduite à la non qualifiées. hauteur de coupe la plus haute. Effectuez ensuite •...
- Page 25 Les modifications non autorisées du matériel d'origine ou l'utilisation de pièces ATTENTION autres que des pièces Exmark d'origine Lorsque vous basculez la tondeuse, du carburant peuvent entraîner des blessures graves peut s'échapper du carburateur ou du réservoir.
- Page 26 Entretien ATTENTION Les pièces mobiles et les surfaces brûlantes peuvent causer des blessures. N'approchez pas les doigts, les mains ou les vêtements des pièces rotatives et des surfaces chaudes. • Vérifiez fréquemment le couple de serrage de tous les boulons. Programme d'entretien recommandé...
- Page 27 (« FULL ») sur la jauge. L'usage d'huile moteur Exmark « 4-Cycle Premium » (haute qualité pour moteurs 4 temps) est recommandé. Consultez le Manuel du propriétaire du moteur pour connaître la classe...
- Page 28 Entretien Contrôle de la lame de la • Pour les modèles à débrayage du frein de lame : retirez les écrous de la lame, le tondeuse support de lame et la lame. Périodicité des entretiens: À chaque • Pour les modèles sans débrayage du utilisation ou une fois par frein de lame : déposez le boulon de jour...
- Page 29 Entretien g268706 Figure 20 1. Lame 3. Tournevis 2. Étau Pour la pose : tenez la lame par son extrémité avec un chiffon ou un gant épais. Pour les modèles à débrayage du frein de lame : montez une lame bien affûtée et équilibrée, g268705 Figure 21 le support de lame et les écrous de fixation...
- Page 30 Entretien Contrôle de l'utilisation de la barre de débrayage du frein de lame (modèles à débrayage de frein de lame uniquement) Périodicité des entretiens: À chaque utilisation ou une fois par jour Vérifiez si le fonctionnement de la barre du débrayage de frein de lame (BBC) présente des problèmes ou des composants détériorés, comme le ressort.
- Page 31 Entretien Remarque: N'essayez pas de nettoyer l'élément en papier du filtre à air. Retirez l'élément en mousse et lavez-le à l'eau additionnée de détergent doux. Séchez-le ensuite en le serrant légèrement dans un chiffon. Saturez d'huile l'élément, puis pressez-le (sans le tordre) pour éliminer l'excédent d'huile.
- Page 32 Coupez le moteur et attendez l'arrêt complet de toutes les pièces mobiles. Avec le doigt, enduisez le joint du filtre neuf d'huile moteur « Exmark 4–Cycle Premium » Débranchez le fil de la bougie. (haute qualité pour moteurs 4 temps) (voir Vidangez le réservoir de carburant.
- Page 33 Ne nettoyez la section Contrôle du niveau d'huile moteur. pas les électrodes, car des particules risquent L'huile moteur Exmark « 4-Cycle Premium » de tomber dans la culasse et d'endommager le (haute qualité pour moteurs 4 temps) est moteur.
- Page 34 Entretien Réglages Le filtre à carburant (crépine) est situé à l'intérieur du réservoir de carburant (le cas échéant). Remarque: Attendez l'arrêt complet de toutes les Coupez le moteur et laissez-le refroidir. pièces mobiles et débranchez le fil de la bougie avant Remarque: Ne vidangez l'essence que lorsque toute opération d'entretien, nettoyage ou réglage de le moteur est froid.
- Page 35 Entretien Faites un essai de fonctionnement pour vérifier la transmission. Répétez les opérations 2 à 5 au besoin si un nouveau réglage est nécessaire. Remarque: Pour obtenir la vitesse de déplacement souhaitée lorsque la barre de commande est en bout de course, un réglage peut être effectué...
- Page 36 Entretien Nettoyage Nettoyage de l'herbe accumulée sous le tablier de coupe Périodicité des entretiens: À chaque utilisation ou une fois par jour Coupez le moteur, attendez l'arrêt complet de toutes les pièces mobiles et débranchez le fil de la bougie. Pour obtenir des résultats optimaux, le dessous du carter du tablier de coupe doit rester propre.
- Page 37 Entretien Désengagez la lame, arrêtez le moteur et attendez ATTENTION l'arrêt complet de toutes les pièces mobiles. Des déchets d'herbe et d'autres débris peuvent Coupez l'arrivée d'eau du tuyau d'arrosage. être projetés par la goulotte ouverte. Les débris projetés peuvent infliger des blessures graves Mettez la tondeuse en marche, engagez la lame et ou mortelles à...
- Page 38 Entretien Nettoyage de la protection du Nettoyage sous la plaque de débrayage du frein de lame protection (modèles sans (modèles à débrayage de débrayage du frein de lame frein de lame uniquement) (BBC) seulement) Périodicité des entretiens: Toutes les 50 Périodicité...
- Page 39 Entretien Élimination des déchets Élimination de l'huile moteur L'huile moteur est nocive pour l'environnement. Débarrassez-vous de l'huile usagée dans un centre de recyclage certifié ou conformément à la réglementation locale et de votre état.
- Page 40 Remisage Remisage Informations générales de remisage Préparation du système Nettoyez le carter du tablier de coupe. d'alimentation Reportez-vous à la rubrique Nettoyage du dessous du carter de la tondeuse de la section Pour préparer la tondeuse au remisage saisonnier, Nettoyage. suivez les procédures d'entretien préconisées.
- Page 41 Dépistage des défauts Dépistage des défauts Important: Il est indispensable que tous les mécanismes relatifs à la sécurité de l'utilisateur soient connectés et en état de marche avant d'utiliser la machine. Lorsqu'un problème se produit, ne négligez pas les causes simples. Par exemple, un problème de démarrage pourrait être dû...
- Page 42 Dépistage des défauts Problème Cause possible Mesure corrective Obstruction de la goulotte. 1. La commande d'accélérateur ne se trouve 1. Placez la commande d'accélérateur à la pas à la position Haut régime. position haut régime. 2. Une trop grande quantité d'herbe est 2.
- Page 43 Exmark a choisi de fournir aux consommateurs le plus d'information possible afin qu'ils puissent prendre des décisions éclairées quant aux produits qu'ils achètent et utilisent. Exmark fournit des avertissements dans certains cas d'après ses connaissances quant à la présence de l'une ou plusieurs des substances chimiques de la liste, sans en évaluer le niveau d'exposition, car des exigences de limites ne sont pas fournies pour tous les produits chimiques de la liste.
- Page 44 Remarques:...
- Page 45 Remarques:...
- Page 46 Carnet d'entretien Date: Description du travail effectué: Entretien effectué par:...
- Page 48 Nº de modèle et Nº de spéc. du moteur N° de modèle Nº de série du moteur N° de série ©2019 Exmark Mfg. Co., Inc. Part No. 4504-529 Rev. A 2101 Ashland Ave (402) 223-6375 Beatrice, NE 68310...
