Art.-Nr. Z330-Z336
easy-con® M8-16-50
SW 4
- Spannweg des Zugbolzens ohne Nachrasten im Einschraubdübel 4mm
- Zugkraft des Spannelements 3 kN
- Maximale Haltekraft des Einschraubdübels gegen Auszug aus Buchenholz 7 kN
easy-con® M8-16-25
Seite 1/5
All manuals and user guides at all-guides.com
70
50
O
16
50
O
SW 4
16

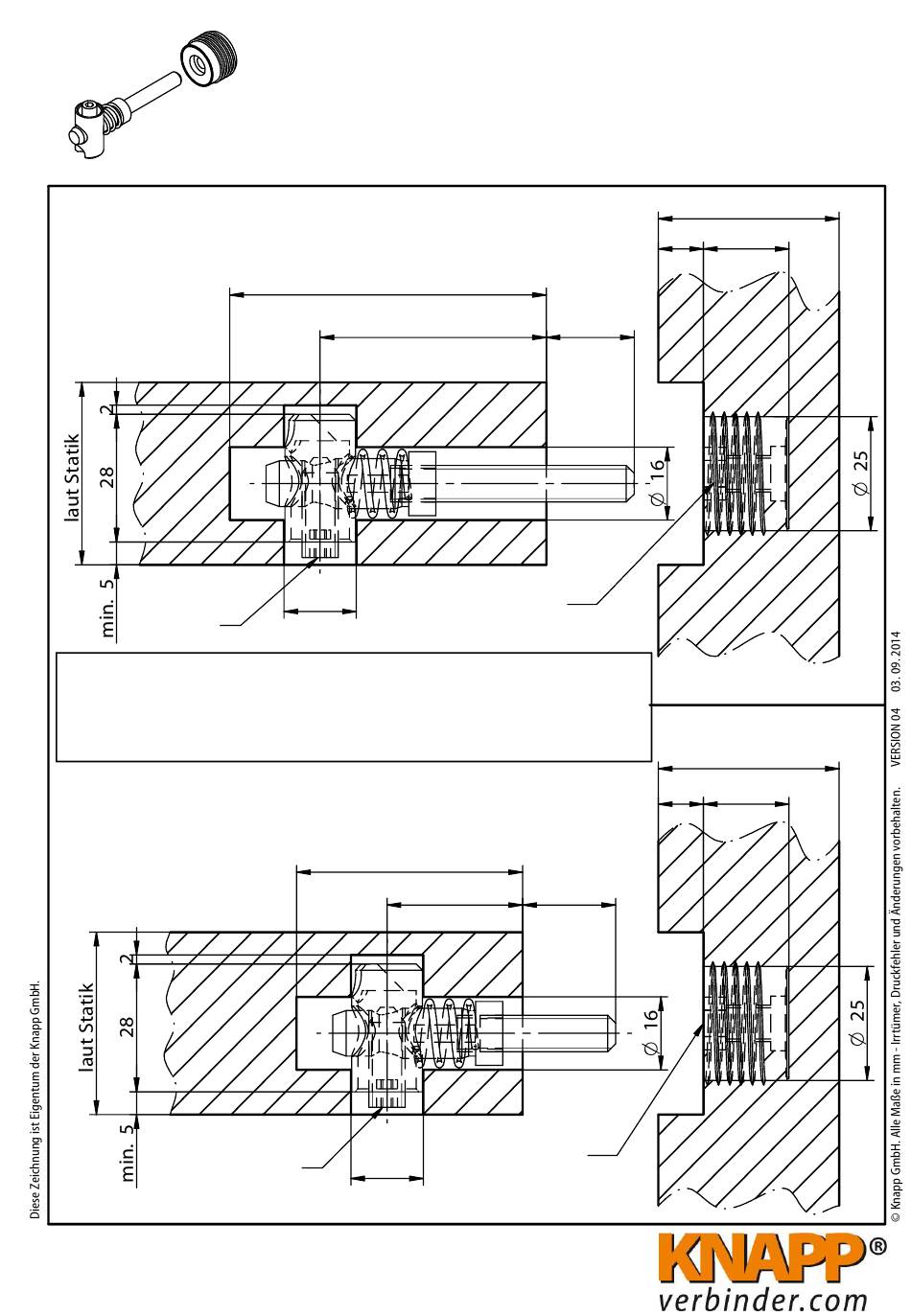

easy-con®
Spannelement für Trittstufen und Tischbeine
x nach Bedarf
20
SW 10
x nach Bedarf
30
20
SW 10
Montageanleitung
laut Statik
x
20
laut Statik
x
20
Publicité
Manuels Connexes pour knapp easy-con Z330
Sommaire des Matières pour knapp easy-con Z330
- Page 1 All manuals and user guides at all-guides.com Montageanleitung easy-con® Spannelement für Trittstufen und Tischbeine Art.-Nr. Z330-Z336 laut Statik x nach Bedarf easy-con® M8-16-50 SW 10 SW 4 - Spannweg des Zugbolzens ohne Nachrasten im Einschraubdübel 4mm - Zugkraft des Spannelements 3 kN - Maximale Haltekraft des Einschraubdübels gegen Auszug aus Buchenholz 7 kN laut Statik x nach Bedarf...
- Page 2 All manuals and user guides at all-guides.com Montageanleitung easy-con® Montageablauf Art.-Nr. Z330-Z336 2. Zugbolzen einstecken 4. Mit einem Sechskantschrauber den Einschraubdübel im Gegenstück eindrehen 1. Spannhülse montieren 3. Mit der Spannschraube den Zugbolzen im Element fixieren 6. Mit der Inbusschraube wird das Spannsystem angezogen.
- Page 3 All manuals and user guides at all-guides.com Montageanleitung easy-con® M8-16-50 Spannelement für Tischbeine ohne Gestell Art.-Nr. Z330 - Spannweg des Zugbolzens ohne Nachrasten im Einschraubdübel - Zugkraft des Spannelements 3 kN - Maximale Haltekraft des Einschraubdübels gegen Auszug aus Buchenholz 7 kN 57,2 Seite 3/5...
- Page 4 All manuals and user guides at all-guides.com Montageanleitung easy-con® M8-16-50 Spannelement für Tischbeine ohne Gestell Art.-Nr. Z330 Holzdübel 12x50 - Spannweg des Zugbolzens ohne Nachrasten im Einschraubdübel - Zugkraft des Spannelements 3 kN - Maximale Haltekraft des Einschraubdübels gegen Auszug aus Buchenholz 7 kN Seite 4/5...
- Page 5 All manuals and user guides at all-guides.com Montageanleitung easy-con® M8-16-50 Spannelement für Tischbeine ohne Gestell Art.-Nr. Z330 - Spannweg des Zugbolzens ohne Nachrasten im Einschraubdübel - Zugkraft des Spannelements 3 kN - Maximale Haltekraft des Einschraubdübels gegen Auszug aus Buchenholz 7 kN Seite 5/5...
- Page 6 All manuals and user guides at all-guides.com Construction Manual easy-con® Clampbolt for stairtread and table leg mounting Art.-No. Z330-Z336 due to statics x as required easy-con® M8-16-50 SW 10 SW 4 SW is Metric Wrench - 4 mm clamping distance to tighten the easy-con® - Max.
- Page 7 All manuals and user guides at all-guides.com Construction Manual easy-con® Installation Art.-No. Z330-Z336 2. Fit of the tension bolt 4. Use a hexagon screwdriver to screw into the screw -in dowel 1. Install of the tensioning element 3. Fasten of the tension bolt in the tensioning element with tensioning screw...
- Page 8 All manuals and user guides at all-guides.com Construction Manual easy-con® M8-16-50 Tensile system for table leg mounting Art.-No. Z330 - 4 mm clamping distance to tighten the easy-con® - Max. clamping force: 3 kN - Max. tension load of 7 kN (beech) 57,2 page 3/5...
- Page 9 All manuals and user guides at all-guides.com Construction Manual easy-con® M8-16-50 Tensile system for table leg mounting Art.-No. Z330 Wood dowel 12x50 - 4 mm clamping distance to tighten the easy-con® - Max. clamping force: 3 kN - Max. tension load of 7 kN (beech) page 4/5...
- Page 10 All manuals and user guides at all-guides.com Construction Manual easy-con® M8-16-50 Tensile system for table leg mounting Art.-No. Z330 - 4 mm clamping distance to tighten the easy-con® - Max. clamping force: 3 kN - Max. tension load of 7 kN (beech) page 5/5...
- Page 11 All manuals and user guides at all-guides.com Notice de montage easy-con® Élément de serrage pour limons et marches Réf. Z330-Z336 Suivant statique easy-con® M8-16-50 x Suivant besoins SW 10 SW 4 - Distance d'emboitement sans serrage, dans l’insert, 4mm - Force de traction de l'élément de serrage : 3 kN - Résistance maximale à...
- Page 12 All manuals and user guides at all-guides.com Notice de montage easy-con® Détail de montage Réf. Z330-Z336 2. Enfiler le boulon de traction 4. Visser l’insert dans la pièce opposée avec une clé 6 pans 1. Positionner la douille de serrage 3.
- Page 13 All manuals and user guides at all-guides.com Notice de montage easy-con® M8-16-50 Élément de serrage pour pieds de table sans cadre Réf. Z330 - Distance d'emboitement sans serrage, dans l’insert, 4mm - Force de traction de l'élément de serrage : 3 kN - Résistance maximale à...
- Page 14 All manuals and user guides at all-guides.com Notice de montage easy-con® M8-16-50 Élément de serrage pour pieds de table sans cadre Réf. Z330 Holzdübel 12x50 - Distance d'emboitement sans serrage, dans l’insert, 4mm - Force de traction de l'élément de serrage : 3 kN - Résistance maximale à...
- Page 15 All manuals and user guides at all-guides.com Notice de montage easy-con® M8-16-50 Élément de serrage pour pieds de table sans cadre Réf. Z330 - Distance d'emboitement sans serrage, dans l’insert, 4mm - Force de traction de l'élément de serrage : 3 kN - Résistance maximale à...
